Замена тетивы и тросов лука Mission Hammr
В этом руководстве показано, как заменить тетиву и тросы на луке для стрельбы из лука Mission Hammr.
Прежде чем приступать к работе, убедитесь, что вы знаете, как работает всё оборудование, используемое при ремонте. Неправильное использование может привести к повреждению и возможным травмам.
При сжатии лука в станке будьте осторожны и НЕ сжимайте его сильнее необходимого. В противном случае это может привести к повреждению лука и самого станка. Если сжать слишком сильно, лук может вылететь из станка и причинить травму. Убедитесь, что рычаги станка подходят для работы с луком Mission Hammr. Если станок не предназначен для лука Mission Hammr, НЕ пытайтесь выполнять эту работу — это может серьезно навредить вам и оборудованию. Держите пальцы подальше от кулачков. Это может быть сложно при замене тетив и тросов, но помните, что лук сжат, и если он соскочит, когда ваши пальцы окажутся внутри, это может привести к их перелому или отсечению.
Предупреждение: Будьте предельно осторожны при выполнении этого руководства. Не пытайтесь работать с этим луком в станке. Это может привести к серьезной травме.
Шаг 1

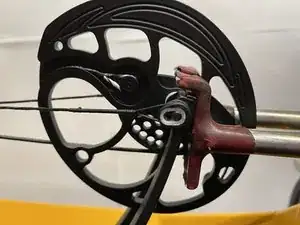

Сначала совместите маленькие серые рычаги станка с плечами лука.
Убедитесь, что и станок, и лук безопасны для использования с этим конкретным луком.
Шаг 2

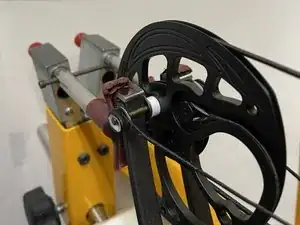

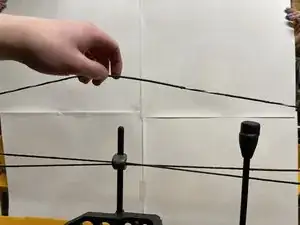

Медленно сжимайте лук в станке до тех пор, пока тетива не ослабнет, как показано на изображении.
Не сжимайте лук сильнее, чем необходимо, так как это может повредить лук или станок.
Шаг 3
Перед снятием тетивы или тросов отметьте, куда каждый компонент устанавливается при сборке. При необходимости сделайте фото.
Шаг 4

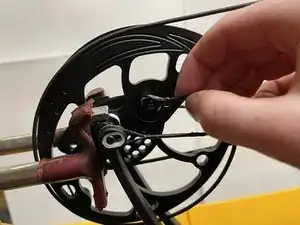

Сначала аккуратно снимите тетиву.
Тетива — это самый легкий компонент для снятия и установки, а её удаление заранее освобождает рабочее пространство при замене тросов.
Шаг 5

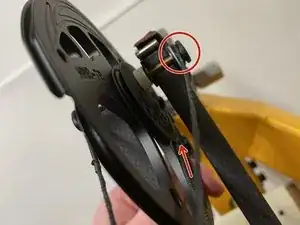

Снимайте тросы по одному.
После снятия каждого старого троса сразу установите новый, чтобы обеспечить правильное положение.

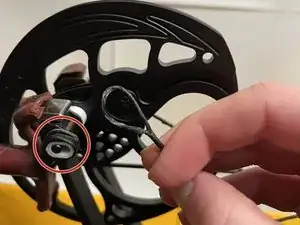

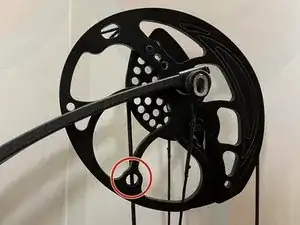

Трос крепится к кулачку в точке, обозначенной буквой C.
Тетива крепится в точке, обозначенной буквой S.
Шаг 6

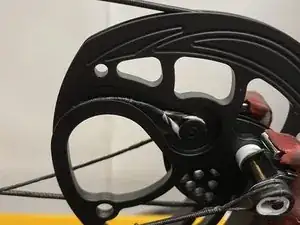

После замены обоих комплектов тросов проверьте, что они правильно лежат в канавках, прежде чем продолжить.
Шаг 7
Наконец, установите тетиву.
Шаг 8
Теперь, когда тетива установлена и находится в правильной канавке, проверьте всё ещё раз.

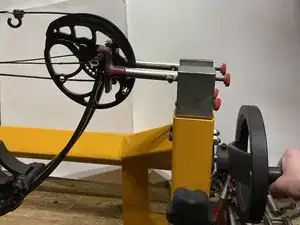

Используя станок, медленно натяните тетиву и тросы, пока лук не примет внешний вид, аналогичный состоянию до замены.
Используйте фото, сделанное до начала, для сравнения и проверки правильности выполненного.
Шаг 9
Теперь, когда нагрузка возвращена на лук, всё должно быть готово к использованию.

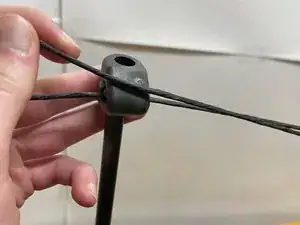

Повторно проверьте, что тросы правильно выровнены в настроечных отверстиях и что тетива с тросами успешно заменены.
Завершение
Чтобы собрать устройство обратно, выполните указания в обратном порядке.
