Как заменить тетиву и трос на луке Matthew Genesis
Это руководство показывает не только как снять тетивы лука Genesis, но и как их заменить. Это так просто, что справится даже начинающий стрелок. Считаю это руководство необходимым, потому что при неправильной замене можно повредить лук и травмировать пользователей. Иногда тетивы также могут слететь при сухом взводе или если их переместили в ненадежном чехле.
Это руководство помогает предотвратить травмы и продлить срок службы лука и тетив. Тетивы часто выбрасывают, хотя их достаточно просто заново закрепить. Поскольку они сделаны из различных волокон, на свалках они разлагаются десятилетиями.
Шаг 1

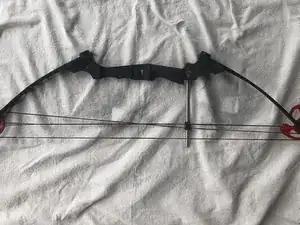

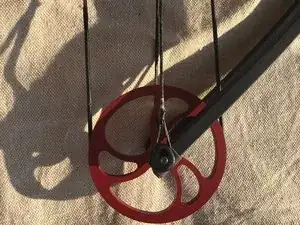

Ознакомьтесь с каждой частью лука: опорное колесо, кулачок и направляющая троса в таком порядке.
Шаг 2

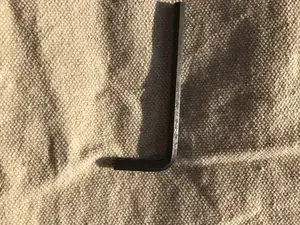

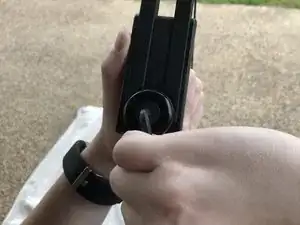

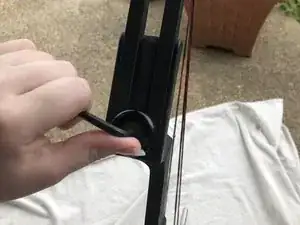

Разберите лук, вставив шестигранный ключ 3/16" в отверстие спереди лука.
Ослабьте каждую сторону, выполняя три оборота против часовой стрелки вверху, три оборота против часовой стрелки внизу, затем четыре оборота против часовой стрелки вверху и четыре оборота против часовой стрелки внизу. На тетивах не должно оставаться натяжения.
Шаг 3

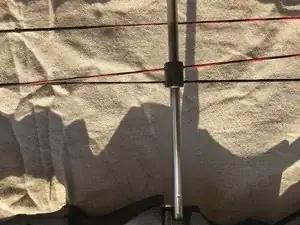

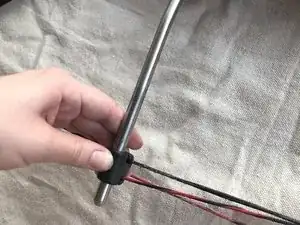

Сдвиньте направляющую троса.
Шаг 4

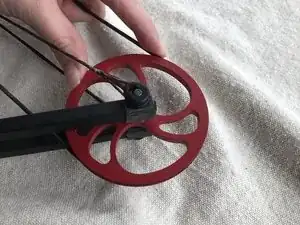

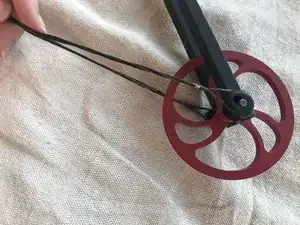

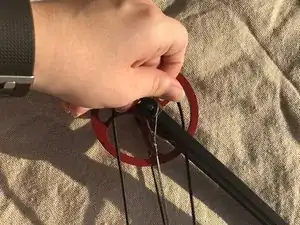

Снимите чёрную и красную тетиву с штырей кулачка. Затем отцепите тетиву от опорного колеса.
Шаг 5

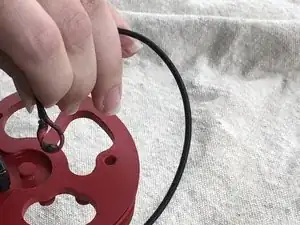

Отсоедините чёрный силовой трос как от кулачка, так и от опорного колеса.
Шаг 6

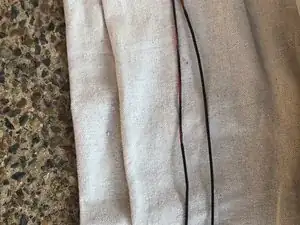

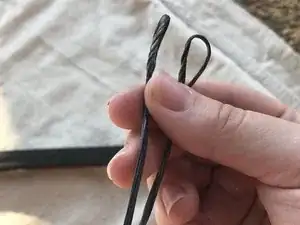

При сборке скрутите двухжильный чёрный силовой провод. Скрутите одну сторону два раза, а другую сторону один раз.
Сторона, скрученная дважды, должна располагаться с той же стороны, что и направляющая троса на опорном колесе.
Шаг 7

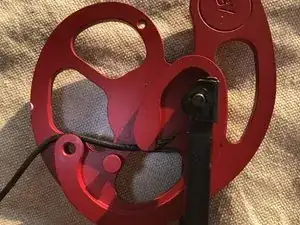

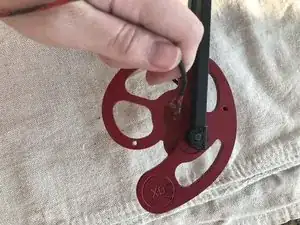

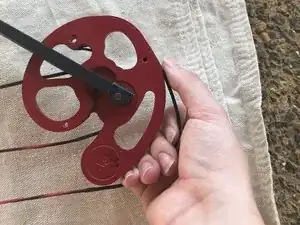

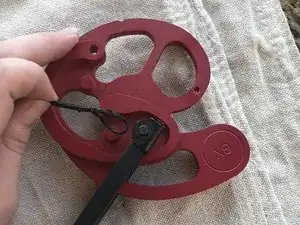

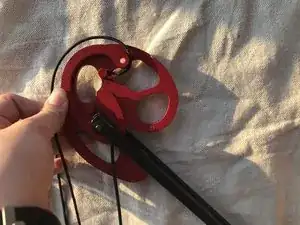

Поверните кулачок так, чтобы штырь оказался виден внутри, по направлению к тросовому стержню. Прикрепите чёрный силовой трос к штырю. Убедитесь, что он проходит между штырями при прохождении через кулачок, как показано ниже.
Шаг 8

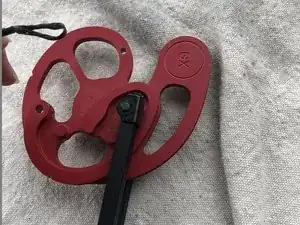

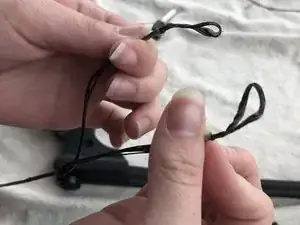

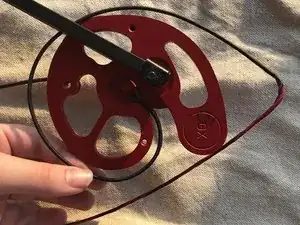

Найдите конец с более длинной основной частью (чёрная часть тетивы) вашей чёрно‑красной тетивы. Это начальная сторона. Как видно на изображении, верхняя тетива имеет более длинную основную часть, потому что в ней нет вплетения красного цвета. Прикрепите её к кулачку на штырь и оберните по канавке между плечами, протянув через неё.
Шаг 9

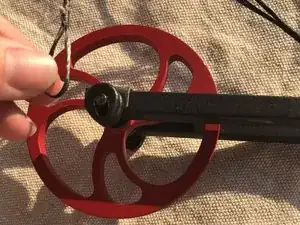

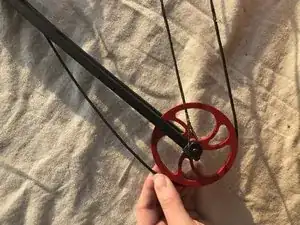

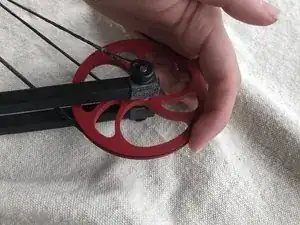

Снова зацепите тетиву за кулачок, пропустив её между луковыми плечами вверх, вокруг опорного колеса, под тросовым стержнем и над плечами.
Шаг 10

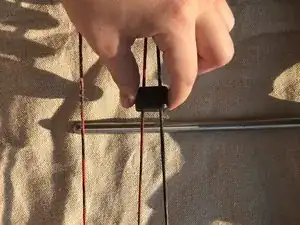

Верните направляющую троса на тетиву.
Шаг 11

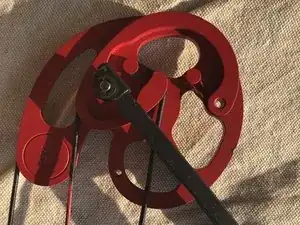

Проверьте, что все тетивы надежно сидят в канавках кулачков. Проведите рукой вдоль тетивы, убедившись, что она плоская и натянута, а не расслаблена, как на приведённом выше изображении.
Шаг 12

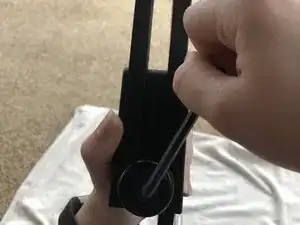

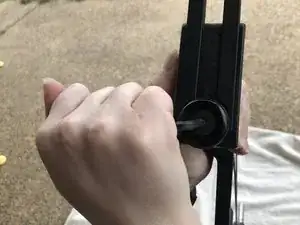

Затяните обе стороны лука шестигранным ключом, выполняя вращения по часовой стрелке.
Перевод руководства с ifixit.com
