Замена чашки для руки на фольге олимпийского типа
Используйте это руководство для замены изношенных чашек для руки на фольгах олимпийского типа. Все детали чашки стандартизованы для фехтования; в данном случае старая чашка заменяется на чашку Leon Paul.
Шаг 1

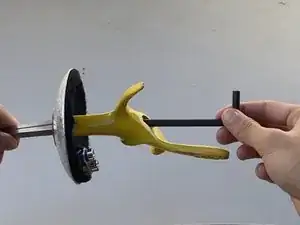

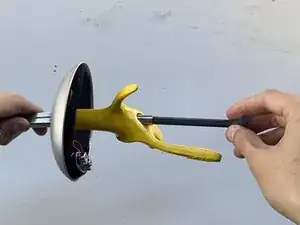

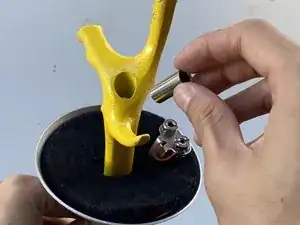

Снимите гайку, фиксирующую рукоять, шестигранным ключом 1 x 6 мм.
Шаг 2

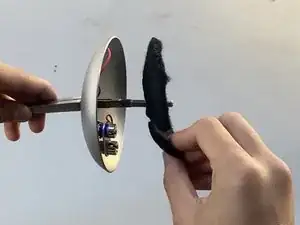

Снимите накладку и прокладку.
Шаг 3

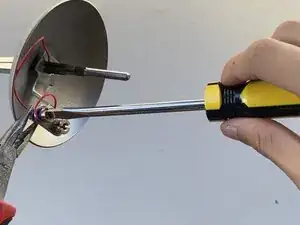

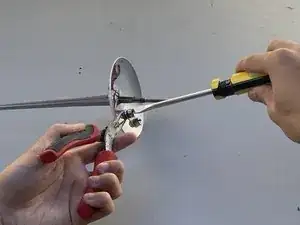

Зажмите плоскогубцами шестигранную гайку, удерживая её неподвижно, и отверткой с плоским лезвием ослабьте гнездо, удерживающее провод.
Не вынимайте гнездо полностью из держателя гнезда.
Шаг 4

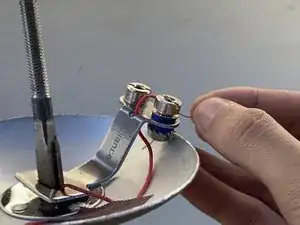

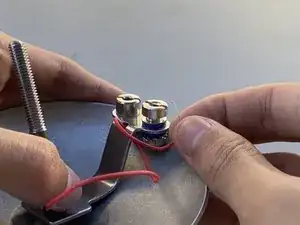

Разверните провод, отходящий от гнезда.
Осторожно разворачивайте провод; чрезмерное скручивание может переломить провод.
Шаг 5

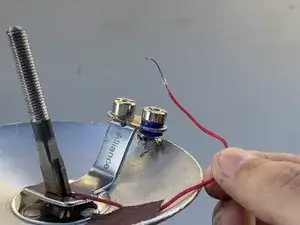

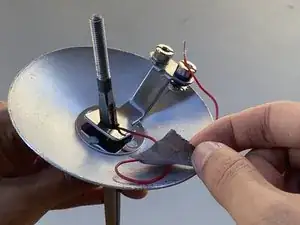

Выведите провод под отверстием держателя гнезда.
Если провод зафиксирован лентой, снимите её.
Шаг 6
Снимите держатель гнезда.

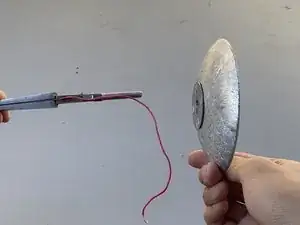

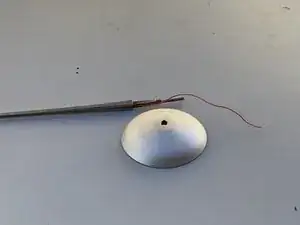

Снимите старую чашку для руки.
Подготовьте новую чашку для руки.
Шаг 7

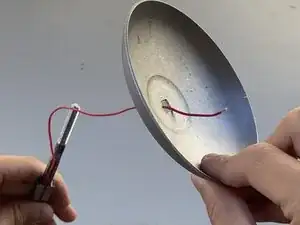

Протяните провод через новую чашку для руки.

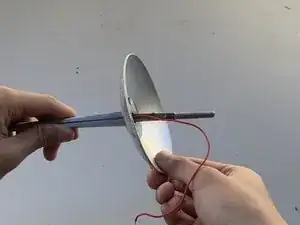

Установите новую чашку на фольгу.
Шаг 8
Протяните провод через большое отверстие держателя гнезда.

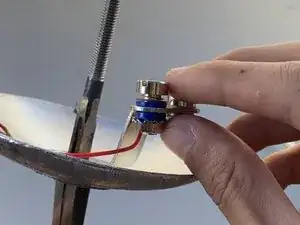

Установите держатель гнезда обратно на фольгу.

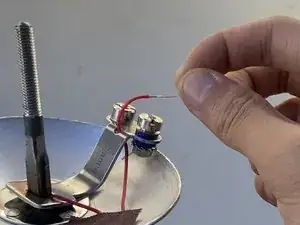

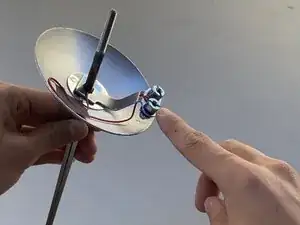

Протяните провод через и под малое отверстие держателя гнезда, прямо рядом с гнёздами.
Шаг 9

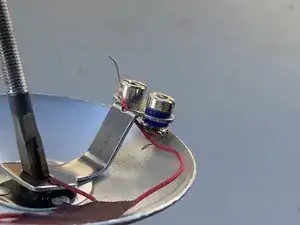

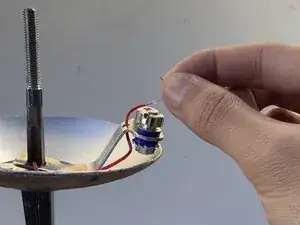

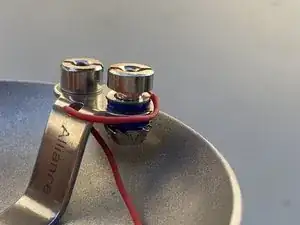

Обмотайте оголённый конец провода вокруг гнезда.
Зажмите плоскогубцами шестигранную гайку и отверткой с плоским лезвием затяните гнездо.
Шаг 10

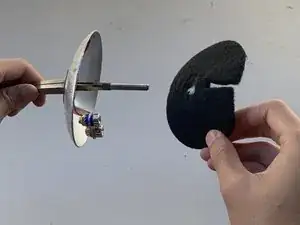

Установите прокладку.
Установите накладку.
При установке накладки убедитесь, что накладка не сдавливает провод.
Шаг 11

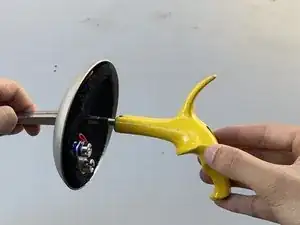

Вставьте и затяните шестигранную гайку.
Шаг 12

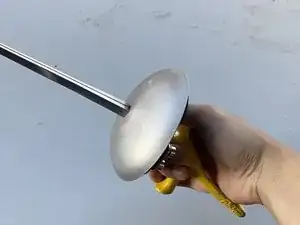

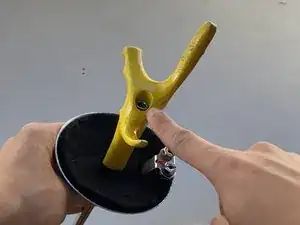

Убедитесь, что фольга не болтается.
Перевод руководства с ifixit.com
