Замена лицевой части шлема Riddell Revolution Speed
Для безопасности игроков в американский футбол крайне важно, чтобы шлемы и лицевые части соответствовали требованиям безопасности. Со временем, при повторном использовании и воздействии сил, лицевые части могут повредиться и потребовать замены. Это руководство описывает процесс замены лицевой части, чтобы сохранить шлем в соответствии со стандартами безопасности.
Шаг 1

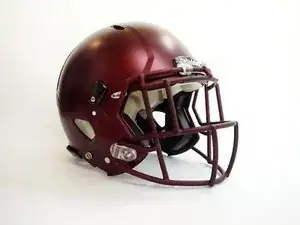

Если на шлеме есть визор, сначала снимите его с лицевой части.
Визоры обычно крепятся винтами к самой лицевой части, хотя в разных моделях используются разные системы крепления.

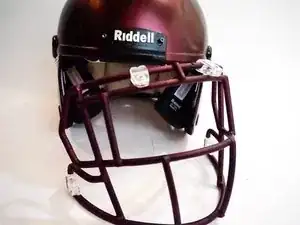

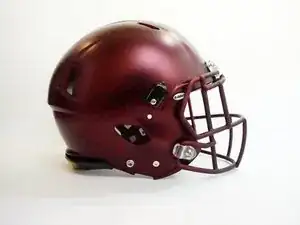

На шлеме, показанном на фотографии, визора нет.
Шаг 2

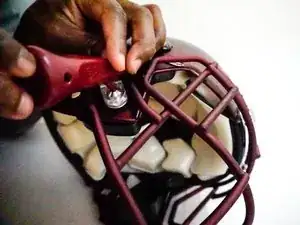

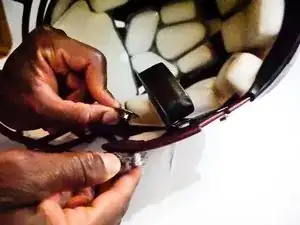

Используя инструмент быстрого отсоединения Riddell (или подходящую альтернативу), нажмите центральную кнопку быстросъёмного крепления, чтобы разблокировать соединение.
После разблокировки у вас останутся шайба с внутренней стороны крепления и верхний механизм отпирания.
Шаг 3

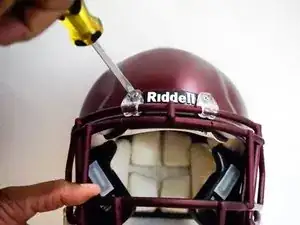

Отверткой открутите два верхних крепления на вершине лицевой части.
Шаг 4

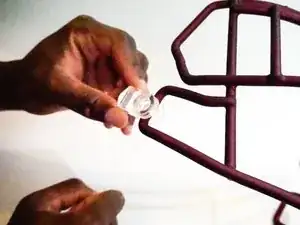

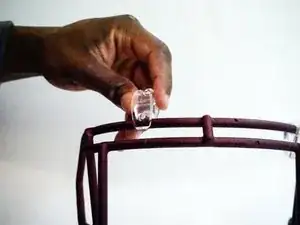

Снимите четыре пластиковых зажима и прикрепите их на те же места на новой лицевой части.
Пластиковые зажимы для верхних винтов и для нижних быстросъёмных креплений различаются, поэтому очень важно держать их отдельно.
Шаг 5

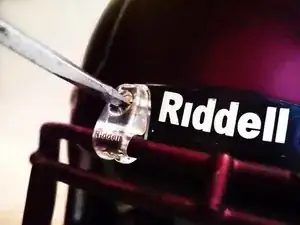

Прикрутите два верхних крепления обратно на вершине шлема.
Убедитесь, что лицевая часть центрирована на шлеме.
Шаг 6

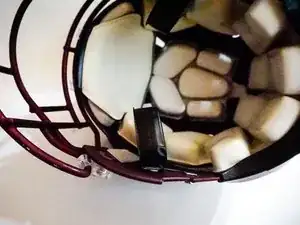

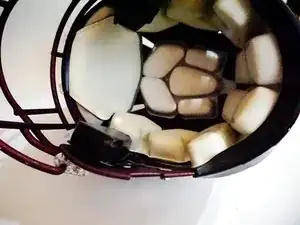

При необходимости может потребоваться сдвинуть внутреннюю подкладку шлема для лучшего доступа и манёвра этими деталями.

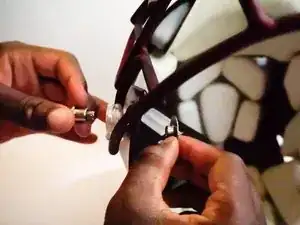

Подготовьтесь к повторному установлению быстросъёмных креплений по бокам шлема, вставив верхний отпирающий механизм в пластиковое крепление и совместив заднюю шайбу внутри шлема.
Шаг 7
При необходимости убедитесь, что механизм быстрого отсоединения нажат; возможно, потребуется использовать инструмент Quick Release.

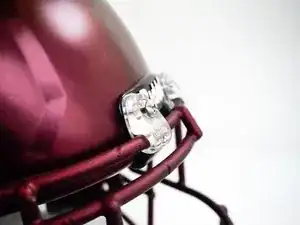

Просто сожмите пальцами заднюю и переднюю части быстросъёмных креплений, чтобы зафиксировать их на месте.
Шаг 8
Наконец, при необходимости снова установите визор.
Если визора нет, шлем готов.
Заключение
Чтобы собрать устройство обратно, выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
