Замена теплового выключателя Remington MB4040

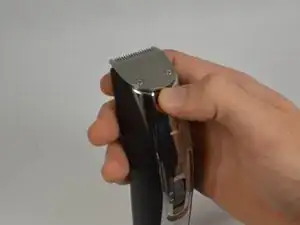

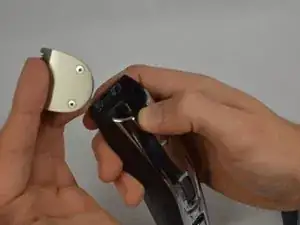

Нажмите чёрную кнопку под лезвием, чтобы снять лезвие.

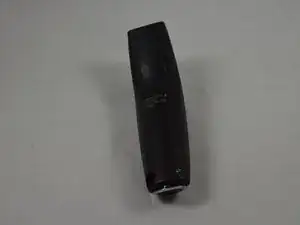

Разместите устройство так, чтобы задняя часть изделия была обращена вверх.

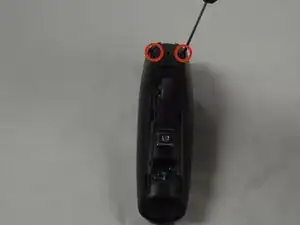

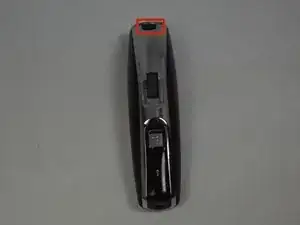

Снимите два винта PH00 длиной 11,0 мм из чёрного пластикового корпуса в нижней части устройства.

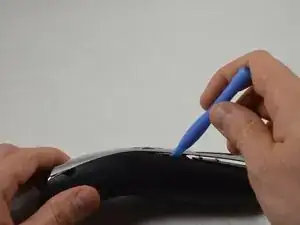

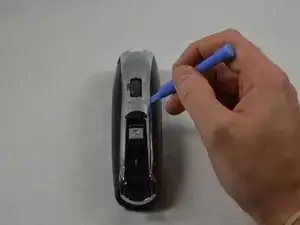

Снимите хромированную пластиковую деталь, поддев её пластиковой лопаткой и отщёлкнув от корпуса.

Снимите маленькую прозрачную пластиковую деталь, закрывающую цифры на кольце регулировки увеличения.

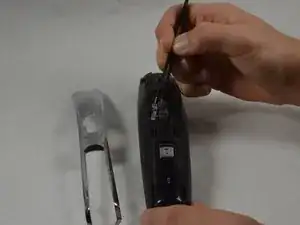

Снимите два винта PH00 длиной 16,0 мм с передней крышки.

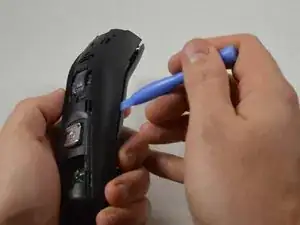

Используйте синюю пластиковую лопатку, чтобы разъединить две половины корпуса устройства.

Снимите чёрную кнопку лезвия и две пружины длиной 10,0 мм, которые расположены между половинами корпуса.

Кнопка лезвия находится между половинами корпуса, и две пружины могут выпасть при их разъединении.

Снимите четыре винта PH00 длиной 9,0 мм.

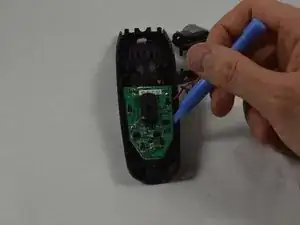

Снимите материнскую плату с помощью пластиковой лопатки.

Это можно выполнить при установленном или снятом кольце регулировки увеличения Remington MB4040.

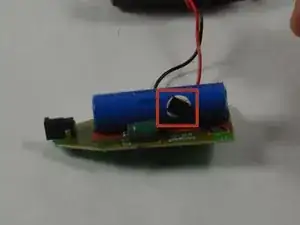

Отделите тепловой выключатель от аккумулятора, поддев его лопаткой и оторвав от клея.

Для повторного крепления теплового выключателя к аккумулятору используйте герметик RTV с низкой температурой отверждения.

Удалите припой, соединяющий тепловой выключатель с материнской платой.
