Замена регулятора увеличения (zoom wheel) Remington MB4040
Регулятор увеличения управляет положением защитного кожуха лезвия, что определяет, сколько волоса будет срезано при стрижке.
Шаг 1
Нажмите на чёрную кнопку под лезвием, чтобы снять лезвие.
Шаг 2
Разместите устройство так, чтобы задняя часть прибора была обращена вверх.
Снимите два винта PH00 длиной 11,0 мм из чёрного пластикового корпуса внизу устройства.
Шаг 3
Снимите хромированную пластиковую деталь, используя пластиковый инструмент для открытия, подденьте её и извлеките из сборки корпуса.
Снимите маленькую прозрачную пластиковую деталь, закрывающую цифровую шкалу регулятора.
Шаг 4
Снимите два винта PH00 длиной 16,0 мм с передней крышки.

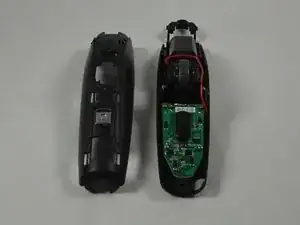

Используйте синий пластиковый инструмент для открытия, чтобы разделить две половины корпуса устройства.
Шаг 5
Снимите чёрную кнопку лезвия и две пружины длиной 10,0 мм, которые зажаты между половинами корпуса.
Кнопка лезвия зажата между половинами, и две пружины могут выпасть при разделении корпуса.
Шаг 6

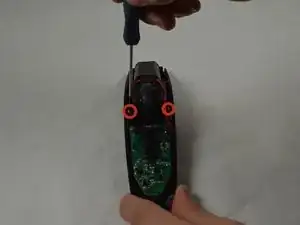

Снимите два винта PH00 длиной 11,0 мм, крепящие регулятор к пластиковому корпусу.
Шаг 7

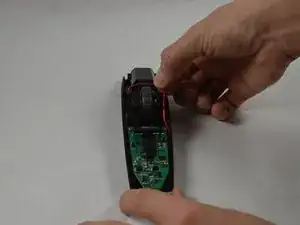

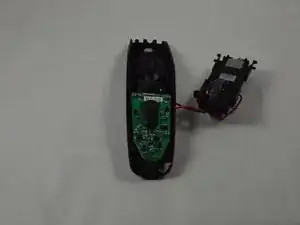

Снимите узел регулятора увеличения из корпуса пальцами.
Аккуратно извлекайте узел регулятора, так как к нему подключены красный и чёрный провода, которые легко повредить.
В этом узле также размещён мотор.

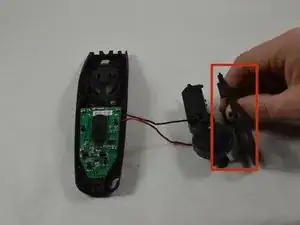

Снимите небольшую чёрную пластиковую деталь, окружающую регулятор. Она будет называться ползунком.
При сборке убедитесь, что штифты на ползунке выровнены и помещены в канавки колеса.
Шаг 8

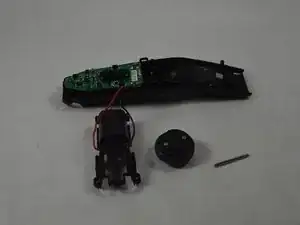

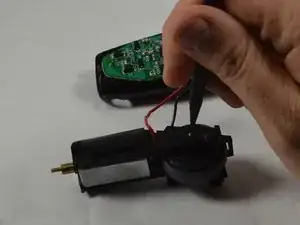

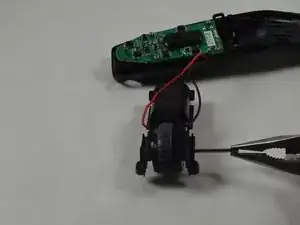

Штифт удерживает колесо на месте. Используя лопатку (предпочтительно металлическую) и пару плоскогубцев или пинцет, выньте штифт, чтобы освободить колесо.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
