Замена мотора Remington MB4040

Нажмите чёрную кнопку под лезвием, чтобы снять лезвие.

Разместите устройство так, чтобы задняя часть корпуса была направлена вверх.

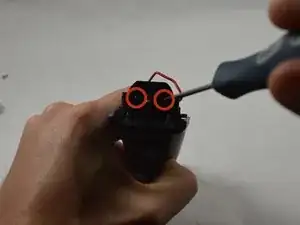

Снимите два винта PH00 11,0 мм с чёрного пластикового корпуса внизу устройства.

Снимите хромированную пластиковую деталь, поддев её пластиковой лопаткой для вскрытия, чтобы отжать от сборки корпуса.

Снимите небольшую прозрачную пластиковую деталь, закрывающую цифры на кольце масштабирования.

Снимите два винта PH00 16,0 мм с передней крышки.

Используйте синюю пластиковой лопатку для вскрытия, чтобы разъединить две половины корпуса устройства.

Извлеките чёрную кнопку лезвия и две пружины длиной 10,0 мм, которые находятся между половинами корпуса.

Кнопка лезвия зажата между половинами, и две пружины могут выпасть при разъединении половин.

Снимите два винта PH00 11,0 мм, которые крепят кольцо масштабирования к пластиковому корпусу.

Извлеките сборку кольца масштабирования из корпуса пальцами.

Осторожно извлекайте сборку кольца, так как к ней прикреплены красный и чёрный провода, которые легко можно повредить.

Эта сборка также содержит мотор.

Снимите небольшую чёрную пластиковую деталь вокруг кольца масштабирования. Она будет называться ползунком.

При сборке убедитесь, что штифты на ползунке выровнены внутри пазов кольца.

Штифт удерживает кольцо на месте. С помощью лопатки (предпочтительно металлической) и плоскогубцев или пинцета удалите штифт, чтобы снять кольцо.

Снимите два винта PH00 3,0 мм из пластикового корпуса.

Удалите мотор, аккуратно поддев заднюю часть мотора лопаткой для вскрытия.

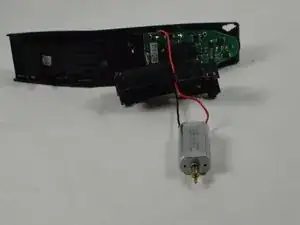

Отсоедините красный и чёрный провода от мотора.

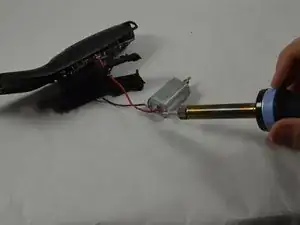

Для установки нового мотора чёрный и красный провода необходимо припаять.
