Питание USB для Remington MB4040
ПОЧЕМУ Я ЭТО СДЕЛАЛ
- Отличная бритва, но мне надоело покупать новую каждый раз, когда разряжалась аккумуляторная батарея. Бритва только для одной половины лица за раз не подходит.
- Мне не нужно аккумуляторное питание, поэтому я изменил электронику, чтобы она работала от питания USB.
ЗАМЕТКА
- Просмотрите всю эту инструкцию, прежде чем пытаться сделать что-то подобное.
- Эта система требует, чтобы бритва была подключена во время использования (и отключена после).
- Бритва больше не будет перезаряжаемой.
- Кнопка включения/выключения и светодиод больше не будут работать.
- Версия схемы печатной платы моей бритвы была Rev 2.1.
НАВЫКИ
- Снятие компонентов с печатной платы.
- Спайка проводов между собой и с печатной платой.
- Использование термоусадочной трубки или изоленты.
- Измерение напряжений постоянного тока.
ПРЕДУПРЕЖДЕНИЕ
- Удаление батареи и питание напрямую от сети убирает электрическую изоляцию и, следовательно, это более опасно.
- НЕ используйте в влажных помещениях, таких как мокрый пол, ванна, душ и т. д.
- НЕ используйте, если вы мокрые или хотите побриться с пеной.
- Я не даю никаких гарантий, что это руководство безопасно. Это строго инструкция о том, что я сделал, и это работает хорошо для меня.
СТРАТЕГИЯ РЕМОНТА
Следующее будет рассмотрено подробнее в руководстве:
МОДИФИКАЦИИ БРИТВЫ
- Преобразовать внутреннюю электросхему бритвы с переменного на постоянный ток (чтобы она работала от USB-адаптера).
- Удалить батарею и ненужную электронику на печатной плате.
- Использовать существующие компоненты для механической и электрической связи.
МОДИФИКАЦИИ КАБЕЛЯ

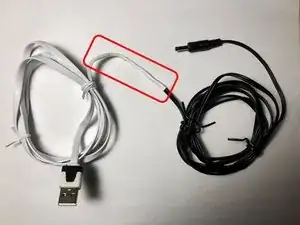

- Отрезать старый адаптер питания и сохранить кабель (с разъемом для бритвы).
- Отрезать неразъемный конец USB-A кабеля и оставить конец USB-A.
- Соединить старый силовой кабель (с разъемом для бритвы) с USB-A кабелем.
ТЕОРИЯ РЕМОНТА

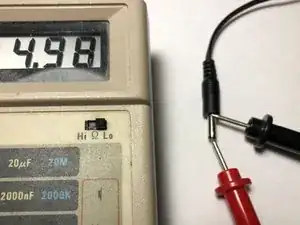

- Чтобы узнать уровни питания, я измерил напряжение батареи после зарядки. Оно составило 4.0 В постоянного тока. Я также измерил ток потребления, который составил 100mA, также примерно при 4 В.

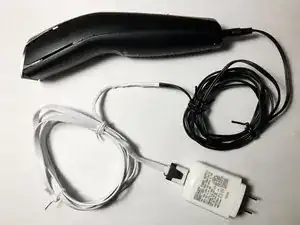

- Поскольку устройство пришло с адаптером для переменного тока, я планировал заменить его на постоянный адаптер USB-A, который подает 5 В постоянного тока.
- Я эмпирически проверил, что с одним падением напряжения в диоде я могу запустить мотор при тех же 4 В постоянного тока и 100mA.
- Чтобы сохранить механическую и электрическую связь с бритвой через старый силовой кабель, мне нужно было оставить печатную плату закрепленной на месте, но я удалил большинство выпрямительных диодов, кроме одного. Этот дополнительный диод обеспечивает падение напряжения, чтобы снизить напряжение мотора до примерно 4 вольт. Я также удалил конденсатор, батарею и датчик нагрева батареи (см. фотографии позже).
Шаг 1
Нажмите черную кнопку под лезвием, чтобы снять лезвие.
Шаг 2
Установите устройство так, чтобы задняя сторона продукта была обращена вверх.
Удалите два винта PH00 длиной 11.0 мм из черного пластикового корпуса внизу устройства.
Шаг 3
Удалите хромированную пластиковую деталь, используя пластиковый инструмент для открытия, чтобы поддеть ее из монтажного узла.
Удалите небольшой прозрачный пластиковый элемент, который закрывает номера колеса увеличения.
Шаг 4
Удалите два винта PH00 длиной 16.0 мм с передней панели.
Используйте синий пластиковый инструмент для открытия, чтобы разъединить две части устройства.
Шаг 5

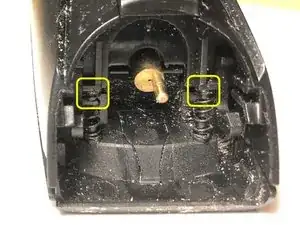

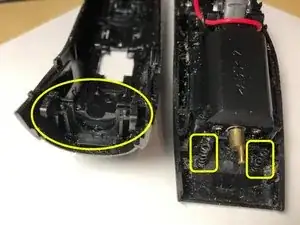

Удалите черную кнопку лезвия и две пружины длиной 10.0 мм, которые находятся между половинами корпуса.
Кнопка лезвия находится между половинами, и две пружины могут упасть, когда половины будут отделены.
Шаг 6

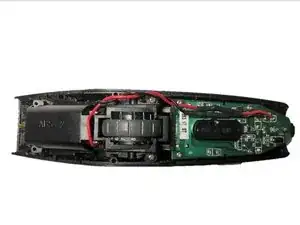

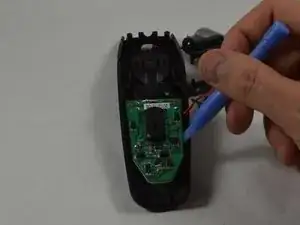

Удалите четыре винта PH00 длиной 9.0 мм с материнской платы.
Используйте пластиковый инструмент для открытия, чтобы извлечь материнскую плату из ее корпуса.
Это можно выполнить с установленным или снятым колесом увеличения Remington MB4040. Просто отрегулируйте колесо увеличения так, чтобы оно больше не закрывало материнскую плату.
Шаг 7

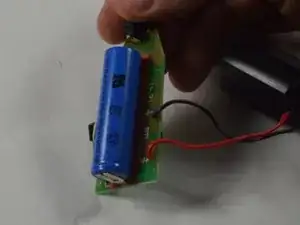

Удалите терморегулятор от батареи, используя лопатку, чтобы поддеть его от клея.
Удалите батарею, отпаивая ее от материнской платы.
Солдатские выводы удерживают батарею на материнской плате.
Шаг 8

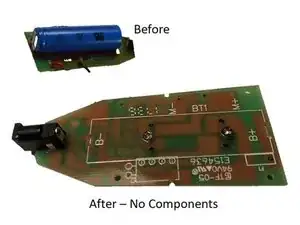

Удалите датчик батареи (приклеен к батарее), батарею, конденсатор.
Обрежьте выводы мотора на печатной плате (обозначены M+ и M-).
Очистите свежезанятые концы проводов мотора, чтобы их можно было подключить на следующем шаге.
Шаг 9

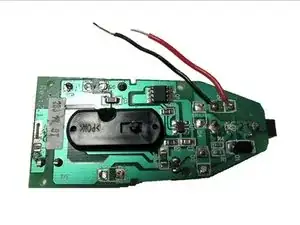

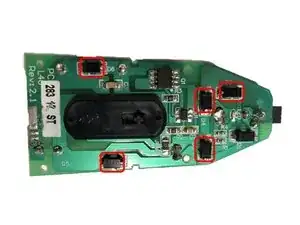

Удалите все диоды, отмеченные красным.
Оставьте диод, обозначенный D1, на печатной плате.
Шаг 10
Провода для мотора должны быть удлинены. Смотрите следующие шаги, чтобы помочь спланировать длину удлинителей.
Припаяйте удлинительные провода к печатной плате.
Шаг 11
Припаяйте удлинительные провода к проводам мотора.
Используйте термоусадочную трубку или изоленту.
Шаг 12

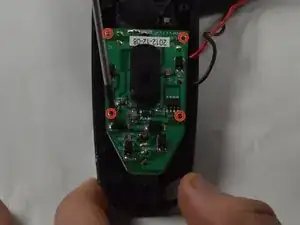

Установите плату с помощью четырёх винтов.
Проложите проводку, как показано.
Переместите колесо масштабирования, чтобы проверить зазор с проводами.
Переместите переключатель, показанный жёлтым, чтобы он соответствовал переключателю крышки.
