Замена ремешков креплений сноуборда
Цель этого руководства — показать, как снять/заменить все ремешки на ваших креплениях. Однако для замены задних (в области пятки) ремешков не обязательно снимать носовые ремешки и наоборот. Начинайте этот ремонт с того шага, который соответствует вашей проблеме.
Шаг 1

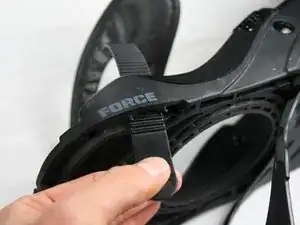

Ослабьте ремни крепления, подняв пряжку и потянув в направлении конца лестничной полосы.
Не все ремни креплений освобождаются одинаково. Если у вас возникают трудности с освобождением ремней, обратитесь к руководству пользователя.
Шаг 2
Отведите ремни и пластину хайбека в сторону, чтобы получить свободный доступ к винту подошвы.
Пластина хайбека — это вертикальная опорная пластина, расположенная со стороны пятки крепления.
Шаг 3
Используйте крестовую отвертку #2 Phillips, чтобы отвернуть винт с полукруглой головкой, шириной 10 мм, M4 x 12 мм, расположенный в центре подошвы.
Шаг 4
Используйте крестовую отвертку #2 Phillips, чтобы отвернуть четыре овальных винта M6 x 12 мм, крепящие базовую пластину крепления к доске.
Поднимите или сдвиньте крепление с доски и отложите винты в сторону.
Шаг 5

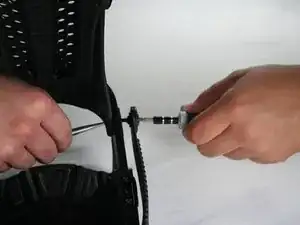

Используйте плоскую отвертку 5.5 мм, чтобы закрепить прижимной кронштейн, расположенный внутри крепления.

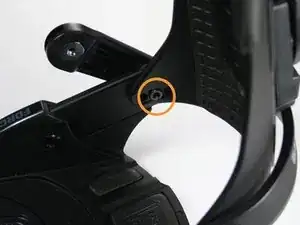

С помощью крестовой отвертки #2 Phillips отвинтите потайной овальный винт M4 x 16 мм, соединяющий лестницу заднего ремня с креплением.
Шаг 6

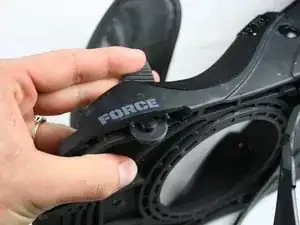

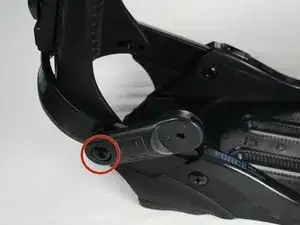

Отвинтите 10 мм длинный винт с накатной головкой, соединяющий задний ремень с его разъёмом на креплении.

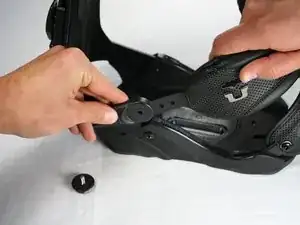

Отсоедините задний ремень от его разъёма на креплении.
Шаг 7
Используйте плоскую отвертку 5.5 мм, чтобы закрепить прижимной кронштейн, расположенный внутри крепления.

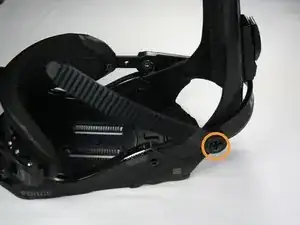

С помощью крестовой отвертки #2 Phillips найдите и отвинтите потайной овальный винт M4 x 16 мм, удерживающий разъём заднего ремня на креплении.
Шаг 8

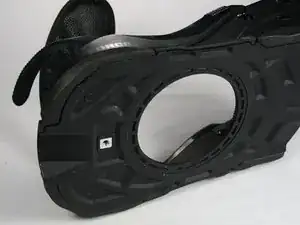

Переверните крепление так, чтобы была доступна нижняя сторона.

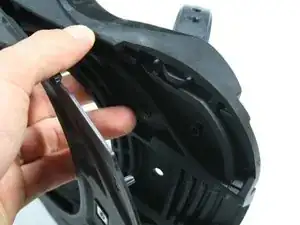

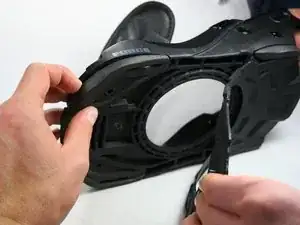

С помощью рук отогните пластиковую нижнюю крышку, начиная с носовой части.
Нижняя часть может оставаться прикреплённой по краю пятки. Полностью снимать её не обязательно.
Шаг 9

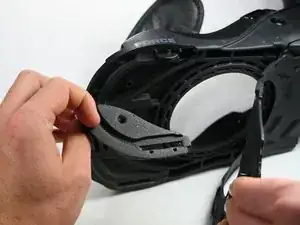

Снимите угловые пенопластовые накладки, захватив край и подняв его.

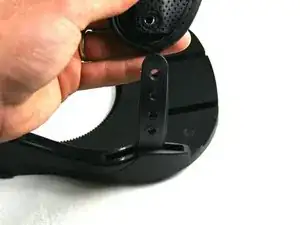

Выдвиньте лестницу носового ремня.
Шаг 10

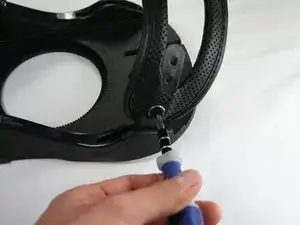

С помощью крестовой отвертки #2 Phillips отверните винт с потайной головкой M4 x 10 мм, удерживающий носовой ремень вместе с его разъёмом.

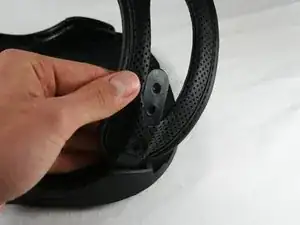

Сдвиньте носовой ремень с разъёма носового ремня.
Шаг 11

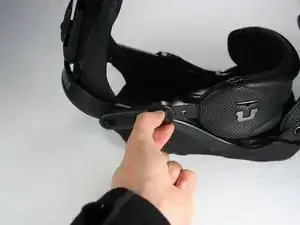

Поверните крепление на бок и выдвиньте разъём носового ремня.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
