Замена основной платы питания фонаря SolaDyne

Переверните фонарь вверх дном.

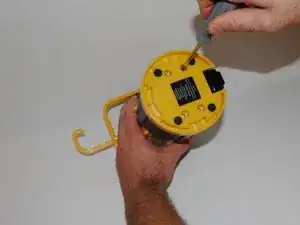

Удалите четыре винта с крестообразным шлицем с основания.

Снимите основание.

Аккуратно отложите винты и пластину основания для повторной сборки.

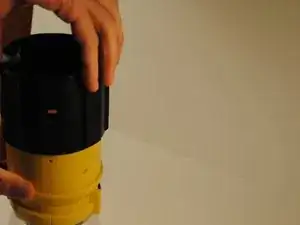

Сдвиньте черный резиновый чехол с внешней стороны корпуса фонаря в сторону, противоположную светодиодному куполу.

Удалите 4 винта с крестообразным шлицем на передней части корпуса фонаря под кнопкой питания.

Отложите винты для повторной сборки.

Чтобы разобрать основной корпус, возьмите фонарь так, чтобы передняя половина корпуса с кнопкой питания была в правой руке, а задняя половина с ручным динамом — в левой.

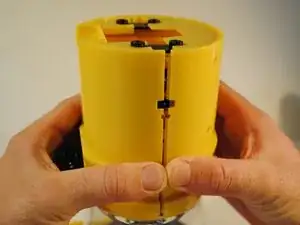

Зажмите переднюю половину корпуса с обеих сторон большим и указательным пальцами прямо под первым выступающим ободком передней панели и одновременно оттяните заднюю половину. Это может потребовать усилия.

Осторожно: не оттягивайте половины корпуса слишком сильно, потому что внутренние провода, соединяющие компоненты, могут оборваться.

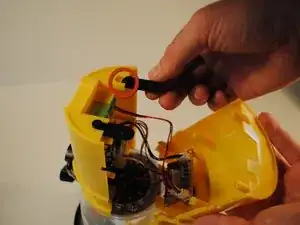

Обратите внимание: снимите и отложите в сторону черные стойки для винтов, расположенные между половинами в нижней части фонаря.

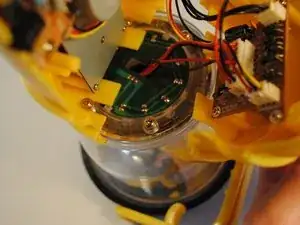

При сборке передней и задней панелей убедитесь, что вы протягиваете выступающие винты от основания купола через соответствующие направляющие, вырезанные в верхней части передней и задней панелей корпуса.

Основная плата питания находится непосредственно за кнопкой питания, прикручена к передней панели.

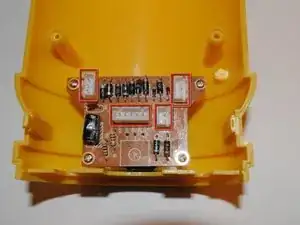

Отключите все провода от основной платы, сняв белые разъемы с соответствующих гнёзд, установленных на плате.

Для справки при подключении проводов смотрите помеченное изображение основной платы.

Светодиод.

Плата входа постоянного тока.

Аккумулятор.

Динамо-механизм.

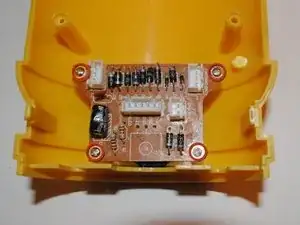

Отверткой Phillips #0 выкрутите четыре винта, крепящие плату к передней панели. Снимите плату с передней панели. Отложите винты для повторной сборки.

Установите новую основную плату так, чтобы отверстия для винтов на передней панели совпали с отверстиями на плате.

Убедитесь, что кнопка питания, расположенная за основной платой, также выровнена и касается кнопки на новой плате.

Верните винты, отложенные на предыдущем шаге.

Подключите все провода от компонентов к новой основной плате. Проследите провод от каждого компонента и вставьте его в место, указанное на схеме.

Убедитесь, что направляющие на клипсе, удерживающей провода каждого компонента, совмещены со штырями в гнезде на основной плате перед вставкой.
