Замена динамо-машины с ручным приводом в светильнике SolaDyne LED
Используйте это руководство, чтобы восстановить работоспособность ручного привода (hand crank) в Вашем светильнике SolaDyne LED.
Под «ручным приводом» здесь подразумевается не обязательно сама рукоятка, а динамо-машина, к которой крепится рукоятка. Динамо-машина — это деталь, которая генерирует электрический ток при вращении витка провода между двумя постоянными магнитами, после чего заряд питающей батареи, которая питает фонарь и обеспечивает свечение. Для ясности посмотрите расположение ручного привода на схеме устройства в этом документе.
Динамо-машины обычно поставляются с уже присоединённой рукояткой, чтобы исключить путаницу в названиях, и не все динамо-машины имеют одинаковую форму и размер, как в этом фонаре, поэтому при покупке новой динамо-машины существует риск несовпадения по креплениям. Динамо-машина, которую Вы будете заменять в этом руководстве, физически не прикреплена к рукоятке, поэтому приобретайте модель, у которой есть только разъёмы, желательно точно такую же, как установлена в фонаре; иначе придётся самостоятельно дорабатывать соединение динамо-машины с корпусом и рукояткой, что в этом руководстве не описано.
В этом руководстве предполагается отключение динамо-машины от основной платы питания, которая соединена с батареей, для безопасной замены динамо-машины на шагах 5–7. Так как в устройстве установлены всего две батареи 3,6 В, даже при наличии оголённого провода в худшем случае нет риска поражения электрическим током при контакте с оголённым проводом. Очевидно, не работайте с фонарём, пока он подключён к источнику питания, и по возможности не оставляйте его под прямыми солнечными лучами, так как на верхней части фонаря установлен солнечный модуль.
Шаг 1

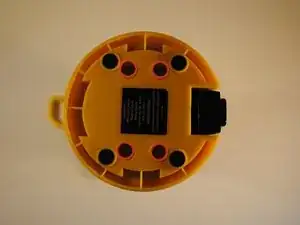

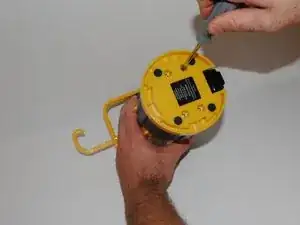

Переверните фонарь вверх дном и отвинтите 4 винта с крестообразной шлицей на основании, затем снимите нижнюю крышку.
Аккуратно отложите винты и крышку основания для последующей сборки.
Шаг 2
Сдвиньте чёрный резиновый чехол с наружной поверхности корпуса фонаря в направлении от светодиодного купола.
Шаг 3
Снимите 4 винта с крестообразной шлицей с передней части корпуса фонаря под кнопкой питания.
Отложите винты для последующей сборки.
Шаг 4

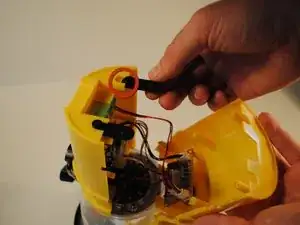

Для разборки корпуса возьмите фонарь так, чтобы передняя половина корпуса с кнопкой питания была у Вас в правой руке, а задняя половина с ручным приводом — в левой.

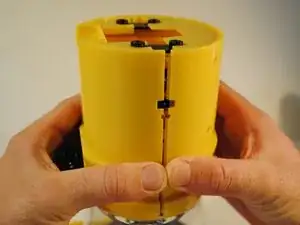

Зажмите переднюю половину корпуса с обеих сторон большим и указательным пальцами чуть ниже первого выступающей кромки передней панели и одновременно потяните заднюю половину наружу. Потребуется некоторое усилие.
Осторожно: не тяните половины корпуса слишком сильно друг от друга — внутренние провода, соединяющие компоненты, могут оборваться.
Обратите внимание и отложите в сторону чёрные крепления для винтов, расположенные между половинами внизу фонаря.
При сборке передней и задней панелей убедитесь, что выступающие винты от основания купола входят в соответствующие пазы, вырезанные в верхней части передней и задней панелей корпуса.
Шаг 5

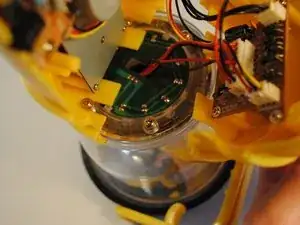

Основная плата питания расположена прямо за кнопкой питания, прикручена к передней панели.
Найдите компонент динамо-машины. Он установлен на задней панели прямо над батареей.

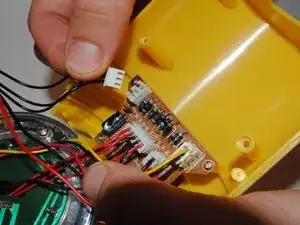

Проследите провода от динамо-машины до основной платы питания. Выньте белый разъём из гнезда на основной плате. Это разъединит электрическое соединение динамо-машины с остальной частью фонаря.
Шаг 6
Найдите плату входа питания DC-in. Она установлена на задней панели и частично перекрывает нижний правый угол динамо-машины.
Удалите два винта, крепящих плату DC-in.
Отложите винты для последующей сборки.
Отодвиньте плату DC-in в сторону, чтобы получить доступ к динамо-машине.
Шаг 7

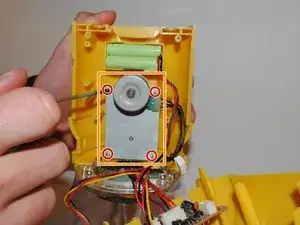

Выверните четыре винта, крепящие динамо-машину к задней панели.
Извлеките динамо-машину из фонаря.
Шаг 8
Установите новую динамо-машину в то же место на задней панели, где была старая. Убедитесь, что отверстия под винты на динамо-машине совпадают с отверстиями на панели.

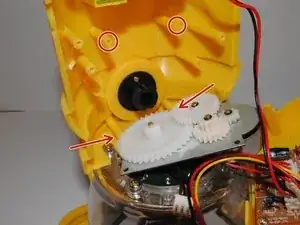

Обратите внимание: шестигранный ключ, передающий движение от рукоятки к динамо-машине, должен быть выровнен с соответствующим шестигранным пазом на динамо-машине.
Закрутите четыре винта, фиксирующие динамо-машину на месте.
Подсоедините провода новой динамо-машины к соответствующим контактам на основной плате, откуда были сняты старые провода.
Убедитесь, что пазы на фиксаторах, удерживающих красный и чёрный провода вместе, совпадают с ножками в гнезде основной платы перед вставкой.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
