Замена батареи фонаря SolaDyne LED

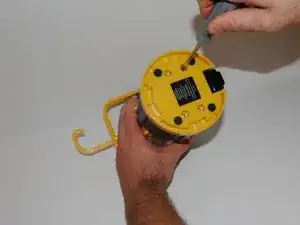

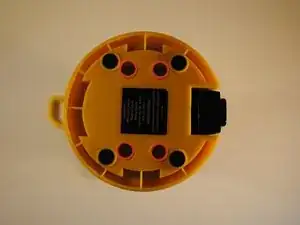

Переверните фонарь вверх дном и открутите 4 винта с крестообразной головкой на основании и снимите основание.

Осторожно отложите винты и основание в стороне для сборки.

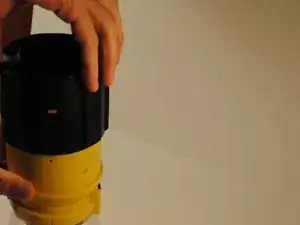

Сдвиньте черный резиновый чехол с внешней стороны корпуса фонаря от светодиодной глобус.

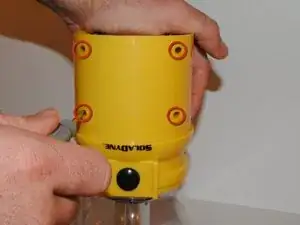

Снимите 4 винта с крестообразной головкой с передней части корпуса фонаря под кнопкой питания.

Отложите винты в сторону для сборки.

Чтобы разобрать основной корпус, держите фонарь так, чтобы передняя половина корпуса с кнопкой питания была в правой руке, а задняя половина с ручным генератором — в левой.

Сожмите переднюю половину корпуса с обеих сторон большим и указательным пальцем чуть ниже первого выступа передней панели, одновременно оттягивая заднюю половину. На это может уйти некоторое усилие.

Будьте осторожны, чтобы не тянуть части корпуса слишком сильно друг от друга, так как внутренние провода, соединяющие внутренние компоненты, могут порваться.

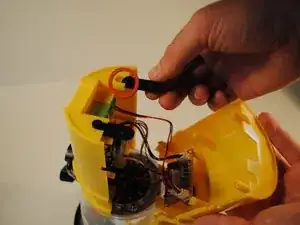

Обратите внимание на черные крепления для винтов, расположенные между половинами в нижней части фонаря, и уберите их в сторону.

Во время сборки убедитесь, что выступающие винты от основания глобуса проходят через соответствующие вырезы, сделанные в верхней части передней и задней панелей основного корпуса.

Основная плата питания расположена прямо за кнопкой питания, закрепленная в передней панели.

Найдите зеленую перезаряжаемую батарею на задней панели. Она установлена в корпусе в нижней части задней половины.

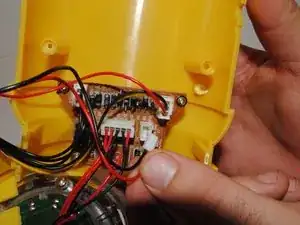

Проследите за красным и черным проводами от батареи к белому зажиму, соединяющему их с основной платой питания. Вытяните белый зажим из гнезда на основной плате. Это разорвет электрическое соединение между батареей и остальной частью фонаря.

Теперь, когда провода удалены, выньте батарею из корпуса на задней панели.

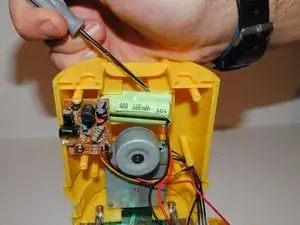

Не вытаскивайте батарею, тянув за красные и черные провода. Если необходимо, используйте отвертку в качестве рычага, чтобы вытащить батарею из корпуса.
