Замена печатной платы светодиодов фонаря SolaDyne

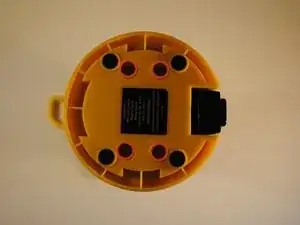

Переверните фонарь вверх дном и выкрутите 4 винта с крестообразной головкой на основании, затем снимите дно.

Осторожно отложите винты и дно в сторону для повторной сборки.

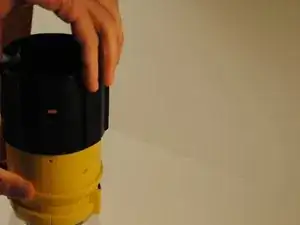

Сдвиньте черный резиновый чехол с внешней стороны корпуса фонаря в направлении от стеклянного купола со светодиодами.

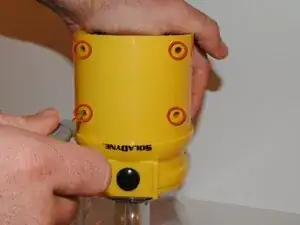

Снимите 4 винта с крестообразной головкой с передней части корпуса фонаря ниже кнопки включения.

Отложите винты для повторной сборки.

Чтобы разобрать основной корпус, держите фонарь так, чтобы передняя половина корпуса с кнопкой питания была в вашей правой руке, а задняя половина с ручкой подзарядки — в левой.

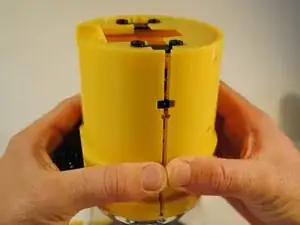

Сожмите переднюю половину корпуса по обеим сторонам большим и указательным пальцами прямо под первой выступающей кромкой передней панели и одновременно оттяните заднюю половину. Для этого может потребоваться усилие.

Осторожно: не тяните половины корпуса слишком сильно, так как внутренние провода, соединяющие компоненты, могут порваться.

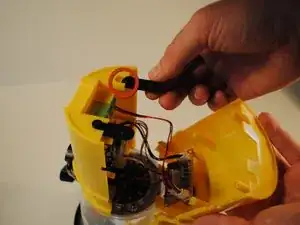

Обратите внимание и удалите черные крепления для винтов, расположенные между половинами у основания фонаря, и отложите их в сторону.

При сборке передней и задней панелей убедитесь, что выступающие винты от основания купола проходят через соответствующие пазы, вырезанные в верхней части передней и задней панелей корпуса.

Главная плата питания расположена непосредственно за кнопкой питания, закреплена на передней панели.

Найдите плату светодиодов. Она расположена в основании купола, при этом светодиоды выступают внутрь купола.

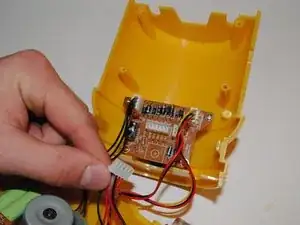

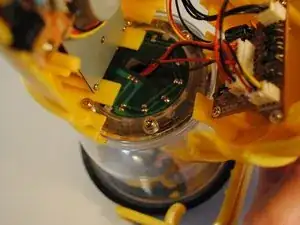

Проследите провода, идущие от платы светодиодов к главной плате. Вытяните белый разъем, соединяющий провода платы светодиодов с гнездом на главной плате. Это разорвет электрическое соединение между платой светодиодов и остальной частью фонаря.

В данном случае белый разъем содержит провода как от платы светодиодов, так и от верхней солнечной панели. Для замены платы светодиодов провода, подключенные к солнечной панели, необходимо выпаять.

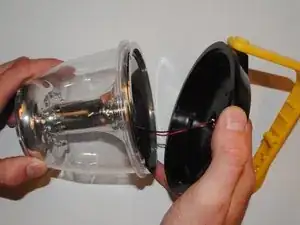

Возьмитесь за купол фонаря и поверните верхнюю крышку фонаря против часовой стрелки, чтобы снять её.

Осторожно: не тяните крышку слишком сильно, так как провода, соединяющие солнечную панель, прикреплены к главной плате и могут повредить её.

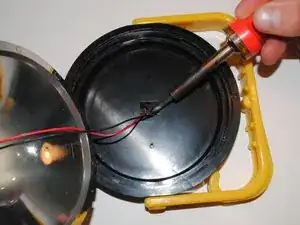

Положите крышку лицевой стороной с солнечной панелью вниз на стол. Выпаяйте два провода, подключенные к солнечной панели.

Протяните провода от солнечной панели вниз по центральному стержню, проходящему через середину купола.

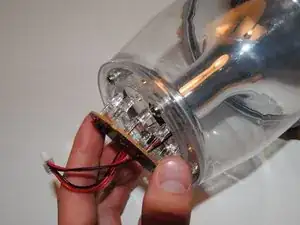

Убедившись, что обе половины корпуса отделены от купола, вытяните плату светодиодов из основания купола. Будьте осторожны, чтобы не повредить ни один светодиод, подключенный к плате.

Замените плату на новую, убедившись, что пазы на новой плате совпадают с соответствующими выступами в основании купола. Это необходимо, чтобы светодиоды правильно разместились в основании купола.

Протяните два отсоединенных провода из белого разъема обратно вверх по центральному стержню купола к верхней части фонаря, где крепится крышка.

Припаяйте новые провода к основанию солнечной панели.

Прикрутите крышку к верхней части фонаря, совместив пазы и повернув по часовой стрелке.

Подсоедините провода от платы светодиодов и солнечной панели к главной плате там, где были сняты старые провода.

Убедитесь, что пазы на прижимающем зажиме, удерживающем красный и черный провода вместе, совпадают с штырями в гнезде на главной плате перед вставкой.
