Разборка и обслуживание локомотива Hornby A4 масштаба OO — замена
Шаг 1

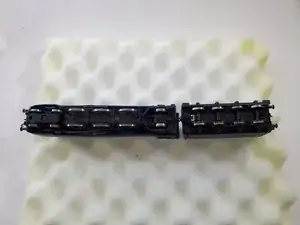

Поместите локомотив на прокладку и аккуратно переверните.
Шаг 2

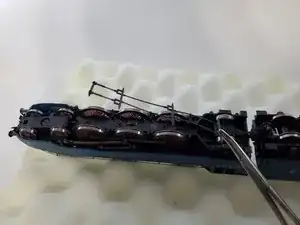

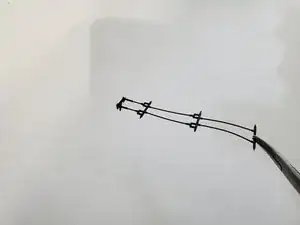

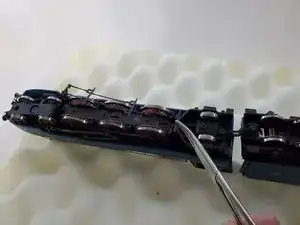

Снимите тормозное оборудование, аккуратно отстёгните.
Шаг 3

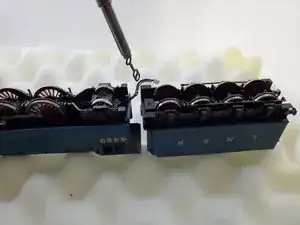

Отсоедините соединение между тендером и локомотивом.
Шаг 4

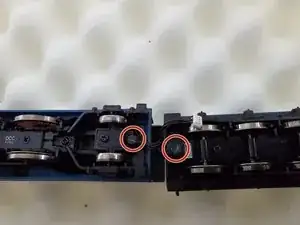

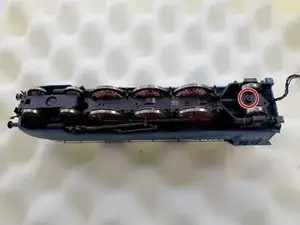

Открутите два винта с плоской шлиц‑головкой на тягловой тяге.
Держите под рукой магнит для винтов, которые могут упасть в корпус или на пол.
2 винта с плоской шлиц‑головкой
Шаг 5

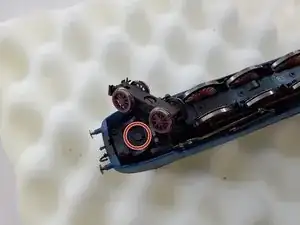

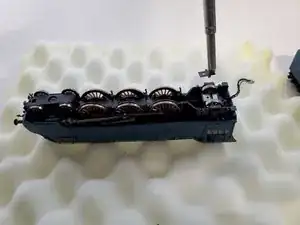

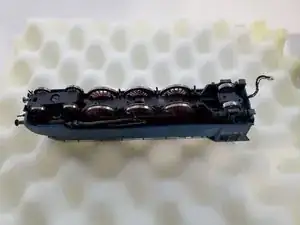

Открутите корпус, используя крестовую отвёртку.

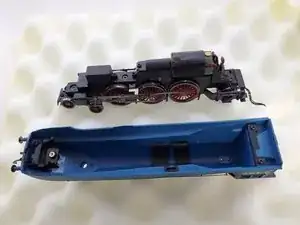

Переверните и аккуратно снимите корпус с механизма.
Зап recessed крестовая головка.
Шаг 6

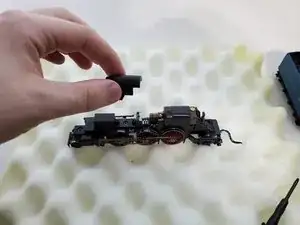

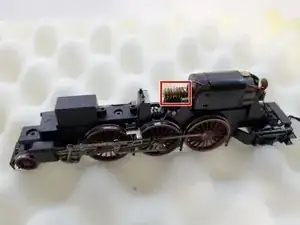

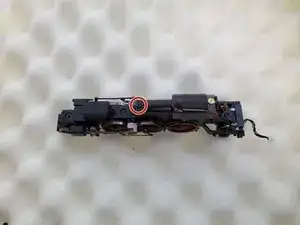

Снимите винт крепления моторного узла с крестовой головкой и снимите крышку шестерён.
Винт с крестовой головкой.
Шаг 7

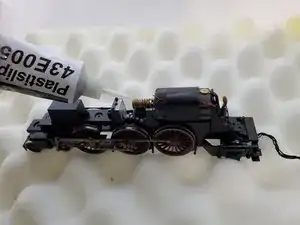

Добавьте небольшое количество смазки или масла в локомотив.
Червячная передача.
Будьте внимательны, не применяйте избыточное количество смазки, это может ухудшить работу.
Используйте только специализированную смазку или масло.
Шаг 8
Установите корпус на локомотив и аккуратно переверните.
Соберите в обратном порядке до шага 5.
Убедитесь, что корпус правильно подогнан к шасси. Обратите внимание на выступ на задней части шасси.
Шаг 9
Перейдите к заднему тележке локомотива и снимите винты.
Снимите винт с крестовой головкой.

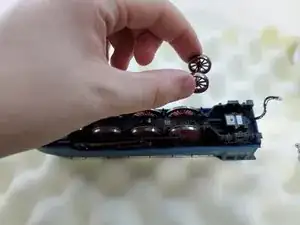

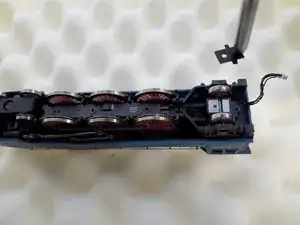

Снимите пластину задней тележки и извлеките ось.
Шаг 10

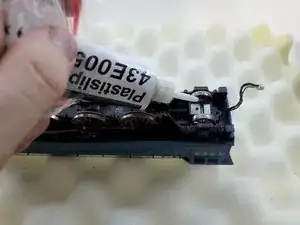

Очистите, при необходимости замените и смажьте.
Не используйте избыток смазки.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
