Замена платы и экрана монитора VTech VM3254
Если с родительского монитора не поступает изображение, это может означать необходимость замены как экрана, так и платы. Для замены экрана потребуется крестовая отвертка Phillips #00. Для удаления платы вам понадобится паяльник с отсосом припоя. Здесь нет сложных операций, при условии аккуратного извлечения платы и экрана.
Шаг 1
Положите монитор экраном вниз и выкрутите два винта корпуса Phillips 8 мм #0.
Шаг 2
Используйте монтажную лопатку iFixit Jimmy, чтобы начать отделение лицевой панели монитора.
Возможно, потребуется использовать пластиковую лопатку для удержания экрана открытым, пока вы проводите Jimmy по всем краям корпуса.
Когда экран отделён, поднимите его из корпуса.
Будьте осторожны при снятии экрана. Между двумя частями есть провода, которые можно повредить.
Шаг 3
Выкрутите четыре винта Phillips 8 мм #00 с кронштейна, крепящего батарею.
Снимите кронштейн.
Шаг 4
Осторожно извлеките батарею из посадочного места.

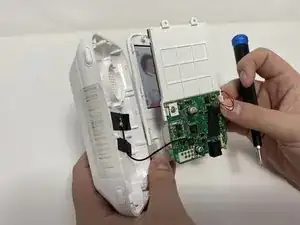

Аккуратно отсоедините разъём объединённого кабеля от платы.
Шаг 5

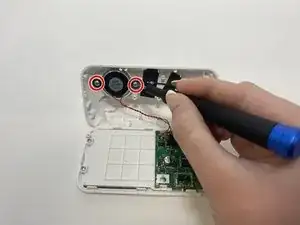

Выкрутите два винта Phillips 7 мм #00, крепящих динамик.

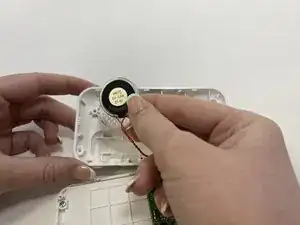

Осторожно извлеките динамик и его провода с материнской платы.
Обращайтесь аккуратно, чтобы не сломать материнскую плату или другие детали.
Шаг 7

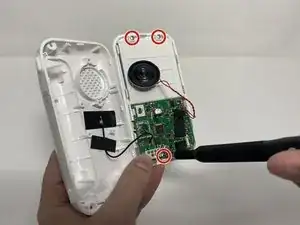

Выкрутите три винта Phillips 8 мм #00.
Осторожно извлеките экран и плату из корпуса.
Шаг 8

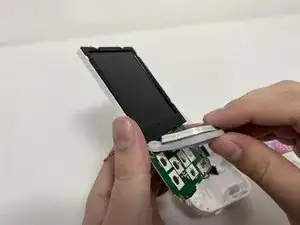

Снимите блок кнопок с передней части экранного блока.

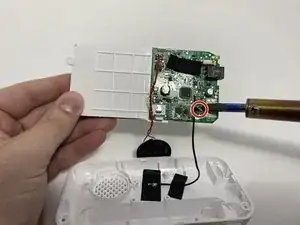

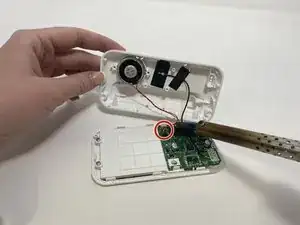

Переверните экранный блок и отпаять провод, крепящий его к корпусу.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
