Замена зажима ручки Bugaboo Cameleon 1 и 3
Возможность регулировки высоты ручки является очень удобной функцией коляски, особенно если коляску ежедневно используют люди разного роста. Этот гид покажет вам, как заменить сломанный зажим ручки на деталь, напечатанную на 3D-принтере.
Этот гид создан пятью студентами Технического университета Делфта: Питером, Мансуром, Иво, Сюзанной и Ребеккой, чтобы сделать старые модели колясок Bugaboo более ремонтоприспособленными, если запасные части больше недоступны. Каркасы Bugaboo очень прочные и часто служат дольше, чем период, в течение которого запасные части доступны для заказа.
Детали, которые чаще всего ломаются, были смоделированы в 3D, и файлы использовались для печати новых деталей с производительностью, соответствующей требованиям Bugaboo и безопасной для использования.
Шаг 1

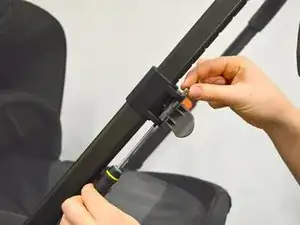

Ослабьте винт с помощью торцевой отвертки.
Убедитесь, что поймали гайку, которая выпадет снизу, удерживая другой рукой зажим.
Не потеряйте винт, так как он понадобится вам позже при сборке.
Шаг 2
Используйте отвертку, чтобы поддеть винт и вытащить его из черной детали.
Шаг 3

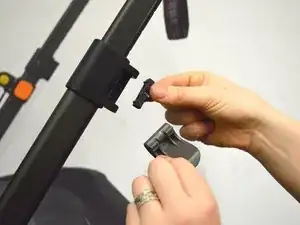

Удалите сломанный зажим ручки и маленькую деталь со Spring.
Убедитесь, что сохранили деталь со Spring, так как она не включена в 3D-модель, использованную для этого ремонтного руководства.
Шаг 4

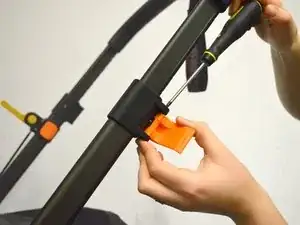

Установите деталь со Spring обратно на место.
Удерживайте её на месте, пока устанавливаете новую деталь.
Шаг 5

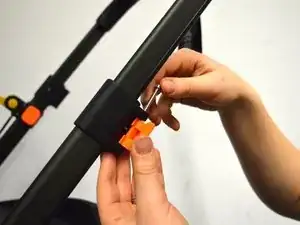

Поместите торцевой винт обратно на место и установите гайку на нижнюю сторону винта.

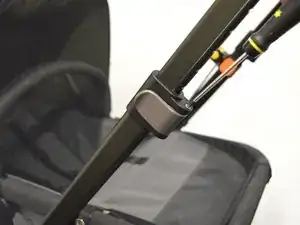

Удерживайте её одной рукой, в то время как другой рукой закручиваете винт с помощью торцевой отвертки.
Шаг 6

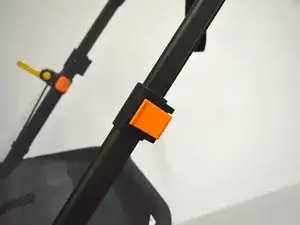

Отрегулируйте ручку в соответствии с вашими нуждами.
Закройте зажим. Всё готово!
Перевод руководства с ifixit.com
