Замена блокиратора поворотного колеса Bugaboo Cameleon 1 и 3
Блокиратор поворотного колеса фиксирует поворотные колеса на раме. Если деталь сломается, её можно легко заменить на напечатанную на 3D-принтере, чтобы снова вернуть коляске полную работоспособность.
Этот гид создан пятью студентами Технического университета Делфта: Питером, Мансуром, Иво, Сюзанной и Ребеккой, чтобы сделать старые модели колясок Bugaboo более ремонтопригодными, если запасные части больше недоступны. Рамы Bugaboo очень прочные и часто служат дольше, чем период, в котором запасные части можно заказать.
Детали, которые ломались чаще всего, были смоделированы в 3D, и файлы использовались для печати новых деталей с показателями, приемлемыми и безопасными в соответствии с требованиями Bugaboo.
Шаг 1
Одновременно нажмите оба белых квадратных кнопки под сиденьем, чтобы снять сиденье с рамы.
Шаг 2

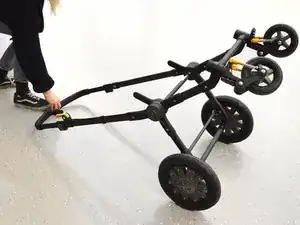

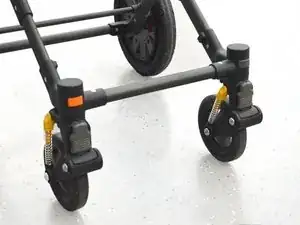

Положите раму с ручкой на землю, как показано на фото, чтобы получить лучший доступ к поворотным колесам.
Шаг 3

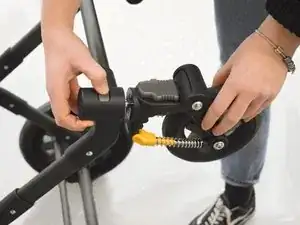

Нажмите кнопку над поворотным колесом и вытяните поворотное колесо.
Шаг 4

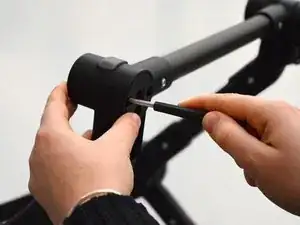

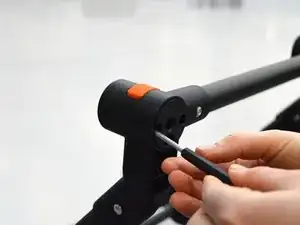

Отверткой Torx выкрутите два винта на чёрном цилиндре внизу.

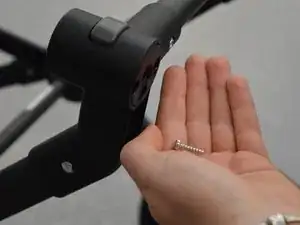

Не потеряйте винты — они понадобятся при сборке.
Шаг 5
Снимите нижнюю часть цилиндра. Вы можете использовать отвертку, чтобы вытащить её.
Шаг 6

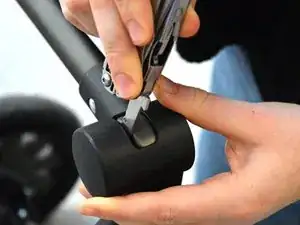

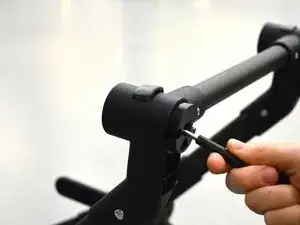

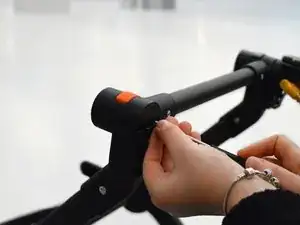

Нажмите старую кнопку и подведите плоскую отвёртку за кнопку.
Нажмите кнопку вниз и в сторону отверстия цилиндра.
Выньте кнопку блокировки колеса и пружину, не потеряйте пружину.
Шаг 7

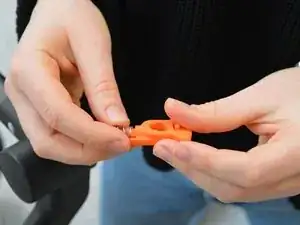

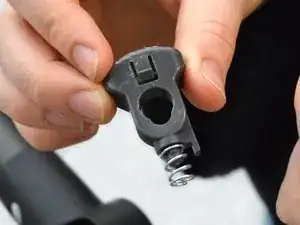

Снимите пружину со старой детали.

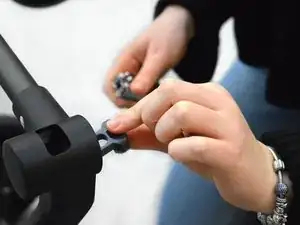

Наденьте её на штифт новой детали блокиратора поворотного колеса.
Шаг 8

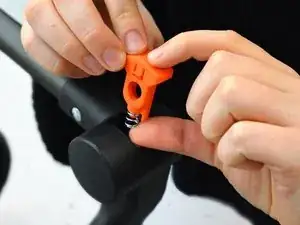

Вставьте новую деталь с пружиной обратно в цилиндр в ориентации, показанной на фото.
Шаг 9

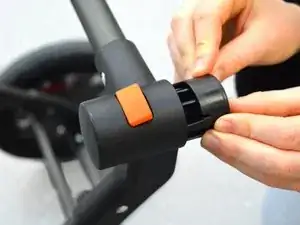

Поместите внутренний чёрный цилиндр обратно во внешний цилиндр.
Шаг 10

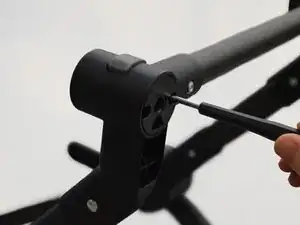

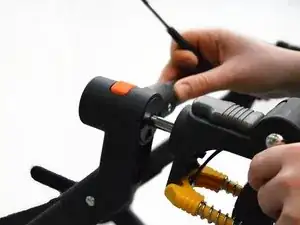

Закрепите детали двумя винтами с помощью отвертки Torx.
Шаг 11
Защёлкните колесо обратно на раму.
Шаг 12

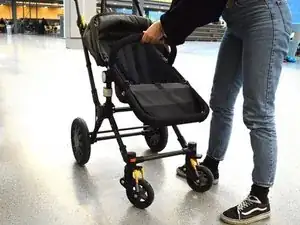

Ремонт завершён. Переверните раму обратно на четыре колеса.
Установите сиденье обратно на раму.
Перевод руководства с ifixit.com
