Замена ручки тормоза Bugaboo Cameleon 1 и 3
Это руководство создано пятью студентами Технического университета Делфта — Питером, Мансуром, Иво, Сюзанной и Ребеккой — чтобы сделать старые модели колясок Bugaboo более ремонтопригодными, если запчасти больше недоступны. Рамы Bugaboo очень прочные и часто служат дольше, чем период доступности запасных частей для заказа.
Части, которые ломаются чаще всего, были смоделированы в 3D, и файлы использованы для печати новых деталей с характеристиками, приемлемыми и безопасными в соответствии с требованиями Bugaboo.
Шаг 1
Удалите оба винта на внутренней стороне чёрной пластиковой детали, соединяющей тормоз с рамой.
Не потеряйте винты — они понадобятся при сборке.
Шаг 2

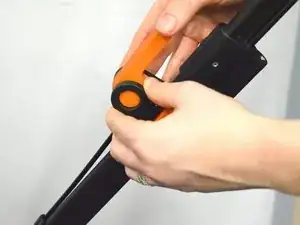

Снимите левую деталь, удерживающую ручку тормоза.
Шаг 3

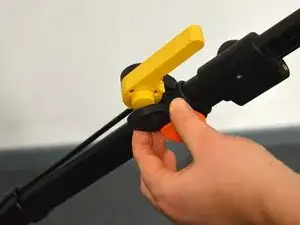

Опустите трос тормоза и извлеките ручку тормоза из чёрной пластиковой детали.
Шаг 4

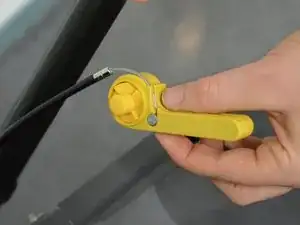

Выньте трос тормоза из желоба в ручке тормоза.
Шаг 5

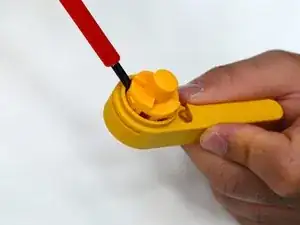

Выпрессуйте внутреннюю часть из тормоза с помощью плоской отвёртки.
Внутри тормоза находится пружина. Она может выстрелить из ручки тормоза, когда внутренняя часть перестанет зажиматься.
Шаг 6

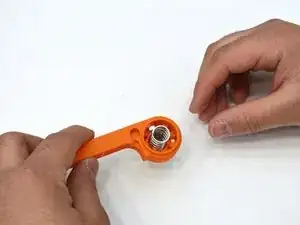

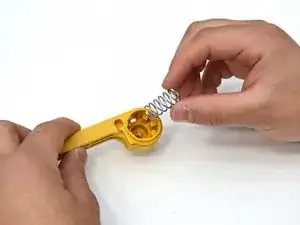

Установите пружину в заменяемую ручку тормоза.
Шаг 7

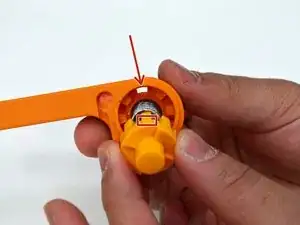

Вставьте внутреннюю часть ручки тормоза в заменяемую деталь. Совместите маленький выступ на внутренней части с отверстием в ручке тормоза.
Приложите усилие, пока внутренняя часть не защёлкнется в ручке тормоза.
Шаг 8

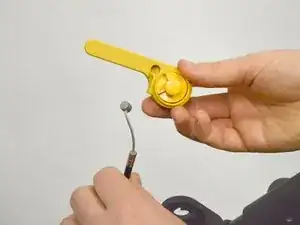

Верните трос тормоза в ручку тормоза.
На фото показана ручка тормоза без вставленных внутренних частей. Это неправильно — сначала вставьте внутренние части, как показано в предыдущих шагах, а затем выполняйте этот шаг.
Шаг 9

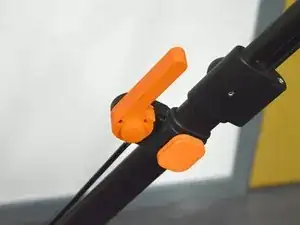

Вставьте ручку тормоза обратно в раму.
Шаг 10
Наденьте чёрную внутреннюю деталь на ручку тормоза.

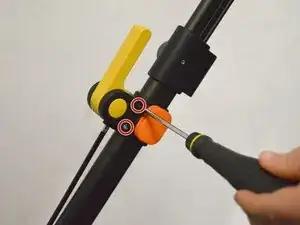

Вкрутите винты обратно в раму с помощью торкс-отвёртки.
Шаг 11

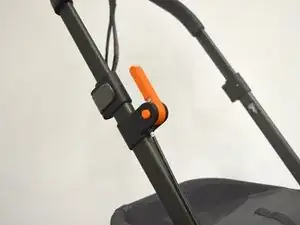

Наслаждайтесь новой ручкой тормоза!
Перевод руководства с ifixit.com
