Как устранить проблемы с аккумулятором в пульте Genie Intellicode
У меня есть несколько однокнопочных пультов Genie Intellicode для гаражных ворот. Со временем они все периодически перестают работать при нажатии кнопки. Иногда причина — просто севшая батарейка, но иногда проблема сохраняется даже после замены батарейки.
Иногда достаточно просто немного постучать по ним, чтобы они снова заработали. В какой-то момент я прибег к оборачиваю резинки между контактами, чтобы прижать их к батарейке, но рано или поздно резинки высыхают, теряют упругость и пульт снова начинает барахлить.
В этом руководстве я покажу, как заменить контакты батареи на более надёжный держатель батареек. Из-за ограниченного пространства придётся срезать часть пластиков корпуса пульта и держателя батареи. Также потребуется выпаять существующие выводы батареи и припаять новые провода.
Заметьте, это также можно было бы исправить парой деталей, напечатанных на 3D-принтере, и пружинкой от шариковой ручки: одна деталь — блок-распорка для фиксации одного контакта, другая — держатель для пружины, которая будет давить на другой контакт.
Шаг 1
Батарейка — 12-вольтовая щелочная батарейка, номер детали 23A или A23 и др. Купите соответствующий держатель для такой батарейки. Я приобрёл их в одном из крупных интернет-магазинов.
Шаг 2

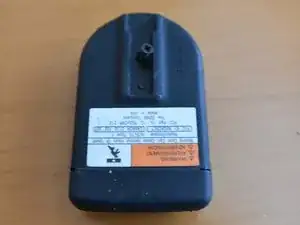

Снимите металлическую клипсу (извините, шаг не показан — просто сдвиньте её вверх)
Отвёрткой с крестообразным шлицем выкрутите винт, который откроется после снятия металлической клипсы.

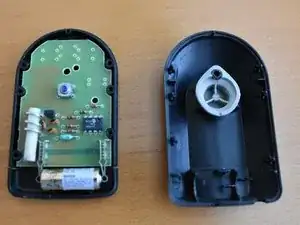

Две пластиковые половинки в основном должны просто разойтись.
Шаг 3
Держатель батарейки должен поместиться в отсеке для батареи, поэтому удалите часть рёбер, отлитых в пластике для удержания батареи и крышки отсека.

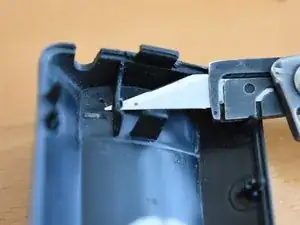

Используйте модельный нож или бокорезы, чтобы удалить рёбра, выделенные красным.
Не порежьтесь. Если вы не умеете обращаться модельным ножом, есть другие способы удалить рёбра: маленький шлифовальный барабан для роторного инструмента, ножницы по металлу с заподлицо-резом или даже нагрев (опять же, будьте осторожны).
Шаг 4

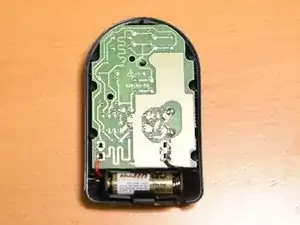

Сначала определите, как должен располагаться держатель батареи в отсеке. Красный провод идёт к положительному (+) контакту, чёрный — к отрицательному (-).

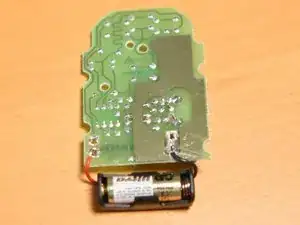

Выпаяйте выводы батареи, укоротите провода на держателе батареи (обратите внимание, что чёрный провод на фото чуть коротковат), и припаяйте их к плате.
Шаг 5

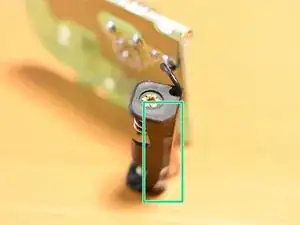

Укоратите нижний задний край держателя батареи.
Шаг 6

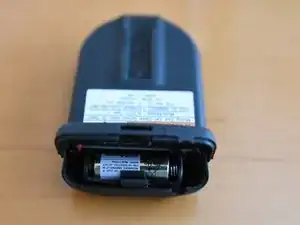

Соберите пульт и проверьте, закрывается ли крышка отсека для батареи полностью. Если нет, немного подшлифуйте пластик.
Когда всё войдёт на место, закрутите винты обратно, вставьте батарейку и протестируйте.
Заключение
Установите металлическую клипсу обратно — пульт готов к использованию.
Перевод руководства с ifixit.com
