Разбор корпуса робота WowWee MiP

Дом

Данное руководство предназначено для помощи пользователям в разборке корпуса робота WowWee MiP. Это руководство является предварительным для других инструкций по замене и ремонту.

Шаг 1

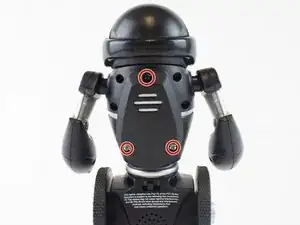

Удалите три винта Phillips # 2 длиной 12,0 мм с крышки батарейного отсека.

Шаг 2

Осторожно извлеките аккумуляторный блок из робота.

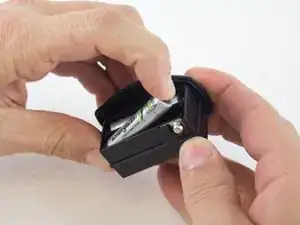

Извлеките батареи из аккумуляторного блока.

Шаг 3

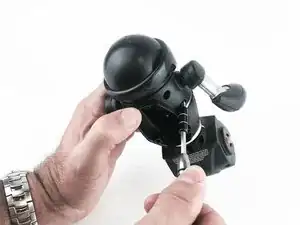

Используя металлическую лопатку, осторожно подденьте колпак колеса, не повреждая пластиковое колесо или колпак.

Этот пластиковый элемент не подлежит замене. Любые повреждения будут заметны.

Шаг 4

Удалите винт Phillips #2 длиной 12,0 мм.

Держите колесо на месте, иначе оно будет вращаться, когда вы попытаетесь удалить винт.

Шаг 5

Снимите колесо с квадратного вала.

Не прилагайте чрезмерной силы при снятии колеса. Слишком сильное воздействие на колесо может повредить вал.

Шаг 6

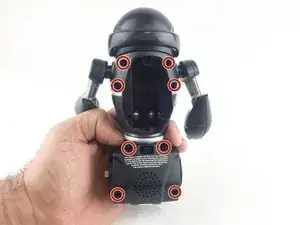

Удалите восемь винтов Phillips #1 длиной 9,3 мм с задней стороны робота.

Шаг 7

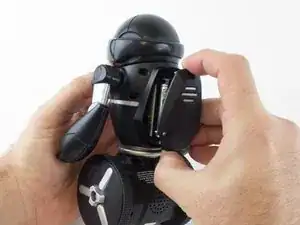

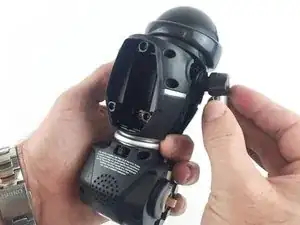

Удалите руки с корпуса.

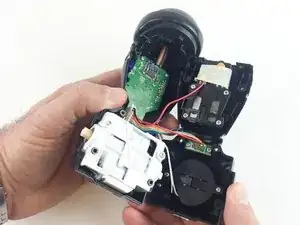

Осторожно откройте отсек корпуса.

Открывайте отсек медленно. Есть провода, соединяющие две части корпуса. Если потянуть слишком сильно, провода и/или материнская плата могут быть повреждены.

Шаг 8

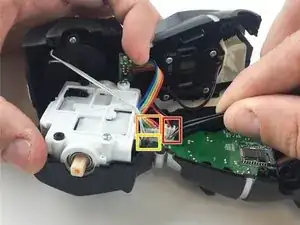

С помощью пинцета отключите следующие три пучка проводов
