Замена кареточного узла Windsor Willow

Цепь соединяет шатун с кассетой на заднем колесе.

На цепи найдите замок (мастер-звено). Он имеет более светлый серый цвет по сравнению с остальными звеньями цепи. Именно так можно разомкнуть цепь для удобного снятия.

Чтобы разъединить замок, удерживайте левую часть звена в левой руке, а звено справа — в правой руке. Сдвиньте два звена друг к другу, чтобы разблокировать замок. Разведите звенья в стороны — одна рука тянет на себя, другая — от себя. Это разъединит звенья цепи.

После разъединения звеньев цепи опустите правую сторону цепи, как показано. Тяните, пока цепь полностью не сойдёт с зубьев. Поместите цепь на бумажное полотенце или тряпку, чтобы не пачкать жиром детали.

Шатуны расположены между передним и задним колесом, непосредственно под седлом.

Чтобы снять шатун, вставьте соответствующий ключ Ален в гнездо в центре шатуна, как показано. Поворачивайте ключ против часовой стрелки, чтобы ослабить болт, удерживающий шатун, пока болт не начнёт легко вращаться. Удерживайте противоположный шатун на месте, чтобы болт отвинчивался, а не проворачивал сам шатун.

Когда болт начнёт легко вращаться, оставьте ключ в гнезде и вращайте шатуны, чтобы ускорить процесс снятия.

Снимите болт со шатуна. Сам шатун останется на месте. Не пытайтесь срывать шатун руками — для этого требуется специальный инструмент.

Повторите шаги 2–4 для второго шатуна. Помните: не пытайтесь срывать шатуны вручную.

Возьмите съемник шатуна. Этот инструмент состоит из двух частей: ввинчивающейся вставки и выдвигающегося толкателя. Ввинтите съемник в отверстие, оставшееся после болта.

Будьте аккуратны: первые несколько витков навивайте вручную, чтобы не сорвать резьбу на шатунах.

Когда ввинчивающаяся часть плотно зафиксирована внутри отверстия, поворачивайте инструмент по часовой стрелке. Это вытянет шатун с велосипеда и полностью снимет его.

Повторите шаги 6–7 для оставшегося шатуна. Оба шатуна успешно сняты.

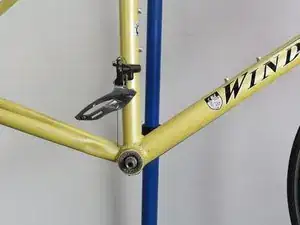

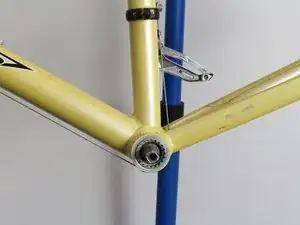

Кареточный узел находится в нижней части рамы, непосредственно под седлом.

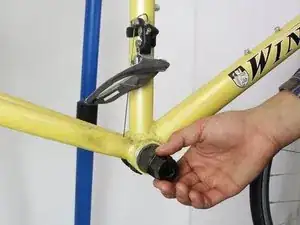

На стороне, противоположной приводной, вставьте инструмент для съёма кареточного узла в шлицы внутрь монтажного кольца кареточного узла.

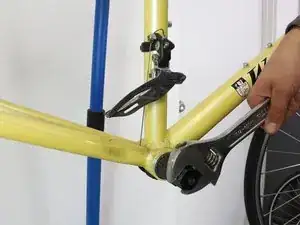

Наденьте разводной ключ на инструмент для съёма кареточного узла.

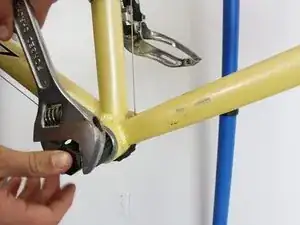

С помощью разводного ключа поворачивайте монтажное кольцо против часовой стрелки, пока оно не ослабнет достаточно, чтобы вращаться вручную.

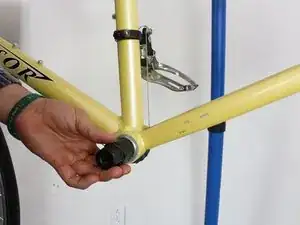

Поворачивайте инструмент для съёма кареточного узла против часовой стрелки вручную, пока монтажное кольцо полностью не выйдет из рамы велосипеда.

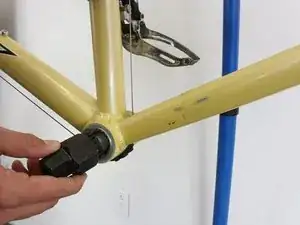

Вставьте инструмент для съёма в шлицы на приводной стороне кареточного узла.

Используйте разводной ключ, чтобы поворачивать инструмент по часовой стрелке, пока кареточный узел не ослабнет достаточно для ручного вращения.

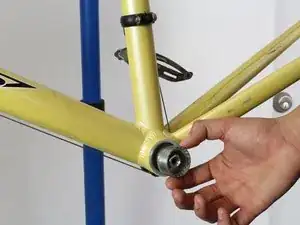

Поворачивайте инструмент по часовой стрелке вручную, пока его резьба больше не будет соприкасаться с резьбой рамы.

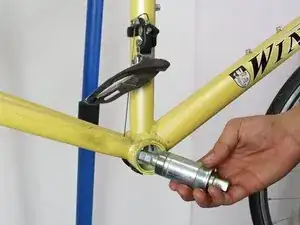

Выньте кареточный узел из рамы велосипеда.
