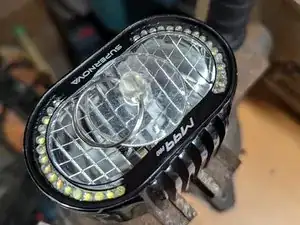

Замена разъёмов Supernova M99 Pro

Замена задних разъёмов на велофонаре Supernova M99 Pro.

Шаг 1

Определите, нужно ли заменять один или оба разъёма. При сомнениях замените — не захотите выполнять эту работу дважды.

Шаг 2

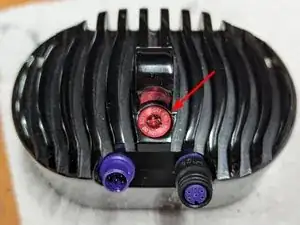

С помощью отвёртки T25 снимите красный «сервисный» винт с задней части фонаря.

Под этим винтом будет уплотнительное кольцо, не потеряйте его

Шаг 3

Переднее стекло фонаря — закалённое стекло толщиной примерно 2,5 мм. Оно удерживается чем-то похожим на RTV-силикон. Этот клей не размягчается при нагревании, не тратьте на это время.

Используйте кусок тонкого алюминия, вырезанный из банки, чтобы разрезать клей между стеклом и алюминиевым корпусом фонаря. Если поместится, можно сложить алюминий пополам, чтобы получить более жёсткий инструмент.

Можно попытаться соскоблить клей по мере продвижения. Это обычно не требуется — достаточно разрезать линию склейки.

Шаг 4

Возможно, стекло удастся поддеть пластиковой лопаткой или медиатором. Использование металла рискует привести к разрушению переднего стекла.

Другой вариант извлечения переднего стекла — аккуратно нагнетать давление воздуха в корпус фонаря, чтобы «выстрелить» стекло наружу.

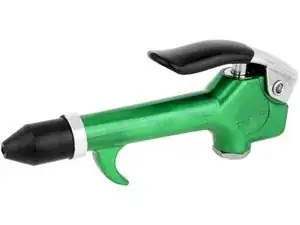

Насадку для продувки с резиновой головкой можно вставить в отверстие сервисного порта на задней части. Для выталкивания стекла требуется очень небольшое давление, всего несколько psi.

При этом стекло может выскочить из фонаря — позаботьтесь о мягкой подкладке, чтобы избежать разрушения.

Во время этого шага обязательно используйте защитные очки на случай разрушения стекла.

Шаг 5

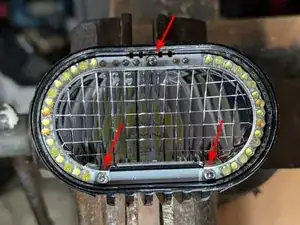

Снимите три винта, удерживающие сборку DRL и отражатель.

Осторожно выньте сборку DRL, затем снимите отражатель и отложите в сторону

Шаг 6

Сборка светодиодов удерживается двумя винтами, к которым трудно добраться. Подойдёт короткая сторона шестигранного ключа с ручкой L. Проворачивайте медленно, по 60 градусов за раз.

Под этими винтами должны быть стопорные шайбы.

Под излучателем находится термоинтерфейс, который удерживает его. Разорвите это соединение, поддев аккуратно.

Шаг 7

Отрежьте RTV-полоски по обеим сторонам печатной платы от корпуса. Снимать этот материал полностью не нужно, достаточно отрезать его от корпуса. Хорошо работает металлическая шило, проведённое по краю.

Этот RTV покрывает индикаторный светодиод и датчик окружающего света. Будьте осторожны, чтобы не повредить эти компоненты.

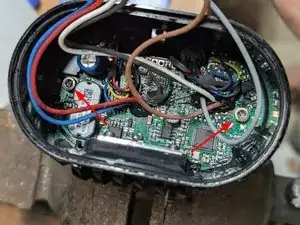

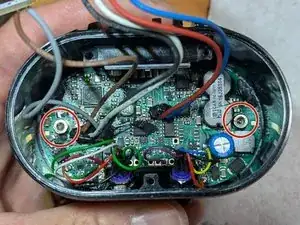

Снимите два винта на плате

Шаг 8

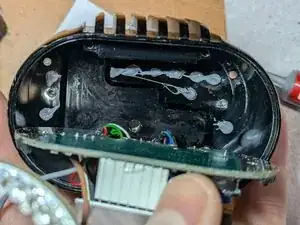

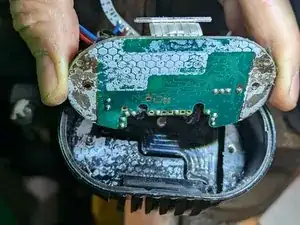

Плата также приклеена термопастой и может быть трудно отделима. Нагрев задней части основного корпуса может помочь размягчить этот материал.

Попробуйте снять, потянув за край платы в районе разъёмов.

В крайнем случае можно попытаться выдавить плату, вкрутив винт M5 в сервисный порт на задней части фонаря до контакта с платой.

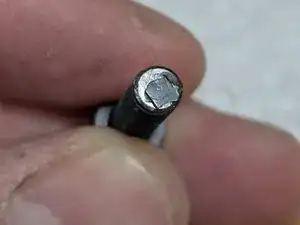

Использование пластиковой винтовой детали, винта с пластиковым наконечником или приклеенного к кончику металлического винта небольшого кусочка пластика предотвратит царапины на плате.

Шаг 9

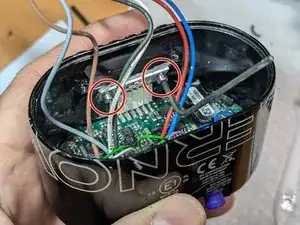

Перережьте провода между разъёмами и основной платой.

На изображениях показаны заводские цвета проводов и их расположение для справки. Схемы и диаграммы в последующих шагах.

Шаг 10

Гайки на задней части разъёмов требуют 9 мм головки.

Однако они, по-видимому, приклеены к разъёмам. Даже после удаления видимого клея, при попытке надеть головку разъёмы просто прокручиваются в корпусе.

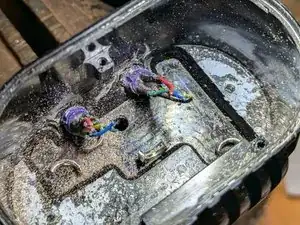

Можно использовать роторный инструмент с небольшим фрезером, чтобы разрезать гайки и поддеть их. Также можно снаружи оторвать разъёмы и протолкнуть их внутрь корпуса.

Шаг 11

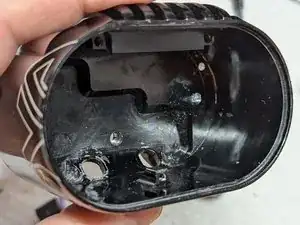

Удалите всю старую термопасту растворителем, хорошо подошёл 99% изопропиловый спирт.

Также очистите от пыли и металлической стружки.

Шаг 12

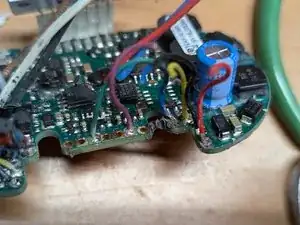

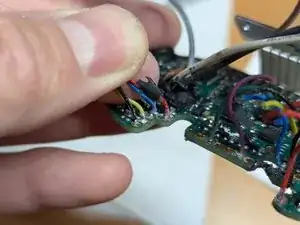

Отпаяйте провода и очистите отверстия платы паяльником-всасывателем или оплёткой.

Шаг 13

Если ваши разъёмы не поставлялись с проводами, вам потребуется припаять и термоусадить переходные провода длиной около 50 мм.

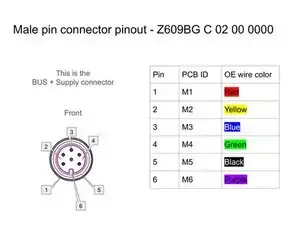

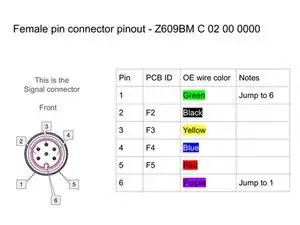

Обратите внимание: у женского сигнального разъёма на задней стороне два контакта соединены вместе. Смотрите таблицу соединений

Шаг 14

Установите новые разъёмы в корпус. Убедитесь, что разместили их в правильных отверстиях

Уплотнительное кольцо ставится снаружи корпуса

Установите и затяните гайки

Закрепите гайки клеем. На этих разъёмах с завода был клей, вероятно, чтобы не дать гайкам раскрутиться. Нанесите небольшое количество эпоксидного клея или цианакрилата на резьбу, чтобы зафиксировать гайки

Шаг 15

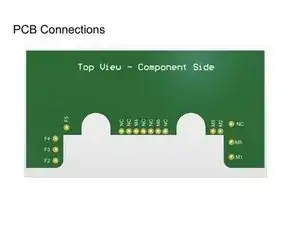

Согласно схеме разводки и диаграмме платы, припаять все провода в правильные места.

Учтите, что некоторые цвета проводов на этих фотографиях не совпадают с заводскими цветами

Шаг 16

Нанесите термопасту на плоские выступающие участки под платой.

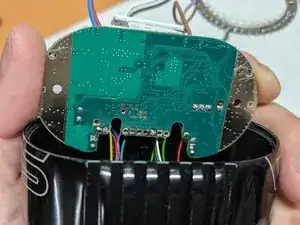

Установите плату, она очень плотно входит на место. Вам придётся отогнуть провода вблизи разъёмов. Но она встанет.

После того как основная плата окажется под разъёмами и под выступом для сборки светодиодного модуля, нанесите термопасту на тыльную сторону светодиодного модуля.

Шаг 17

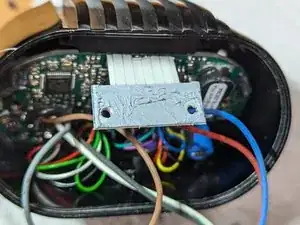

Винты с пружинными шайбами устанавливаются на плату светодиодов

Винты без шайб устанавливаются на основную плату

Затяните винты и удалите излишки термопасты

Шаг 18

Сейчас самое время подключить фонарь и убедиться, что он работает, прежде чем герметизировать корпус.

Шаг 19

Лучшей практикой будет закрепить свободные провода на плате или корпусе с помощью RTV или аналогичного состава для снятия напряжения и защиты от вибрации

Шаг 20

Удалите пыль внутри корпуса с помощью сжатого воздуха или аналогичных средств.

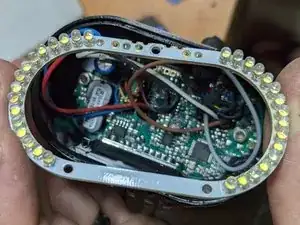

Установите рефлектор, затем плату дневных ходовых огней поверх рефлектора

Установите 3 винта, используемых для крепления платы дневных ходовых огней

Удалите пыль с рефлектора и сборки дневных ходовых огней в подготовке к установке переднего стекла

Шаг 21

Очистите переднее стекло, удалив остатки заводского клея с помощью легкого абразива, например ScotchBrite

Будьте осторожны при очистке внутренней стороны стекла, так как маркировка нанесена на этой стороне и может быть стерта или повреждена

Очень тщательно очистите внутреннюю сторону стекла. Это ваш последний шанс: отпечатки пальцев или пыль внутри останутся навсегда.

Очистите кромки стекла и сопрягаемую поверхность корпуса изопропиловым спиртом.

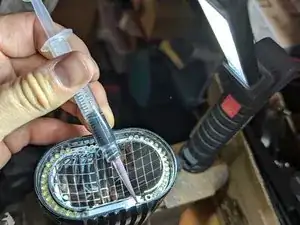

Нанесите очень тонкую непрерывную полоску RTV-герметика по всему периметру корпуса. Убедитесь, что в шве нет пропусков. Шприц с тонкой иглой для дозирования будет очень полезен на этом этапе

Установите переднее стекло, убедитесь, что оно расположено правильно по ориентации. Плотно прижмите на место

Удалите излишки RTV снаружи, протерев изопропилом и чистой тканью.

Если вы ошиблись или сомневаетесь в количестве использованного клея, немедленно снимите стекло. Удалите весь неотвержденный клей изопропиловым спиртом и повторите этот шаг.

Шаг 22

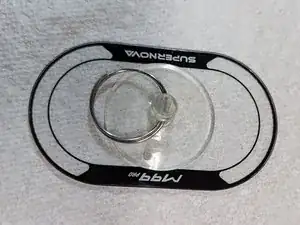

Не трогайте стекло в течение 24 часов (включая не снимайте присоску, если вы её использовали).

Шаг 23

Установите красную заглушку сервисного порта на заднюю часть фонаря, используя небольшое количество синего фиксажа резьбы.

Не забудьте уплотнительное кольцо под этим винтом.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
