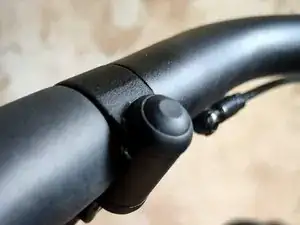

Замена кнопки звукового сигнала VanMoof S3
Это уже второй случай, когда одна из кнопок перестала работать должным образом из-за влаги.
В первый раз это была кнопка ускорения, после чего возникла ошибка 41, я отправился в Амстердам, чтобы быстро решить проблему. Они вернули мой велосипед через неделю.
На этот раз пострадала кнопка звукового сигнала, она намокла и заклинила.
Сначала я попытался исправить ее с помощью сжатого воздуха и этанола. Это сработало на некоторое время, но затем она начала срабатывать дважды каждый раз при нажатии.
Поэтому я не мог разблокировать велосипед без телефона.
На этот раз я хотел попробовать починить его сам.
Я позвонил в службу поддержки, и они прислали мне заменяющий кабель, сказав, что это будет легкая задача.
Но они не отправили инструкцию, и я не смог найти ни одного учебника онлайн. Так что я просто попробовал сам.
Вот результат.
Надеюсь, это поможет!
Шаг 1

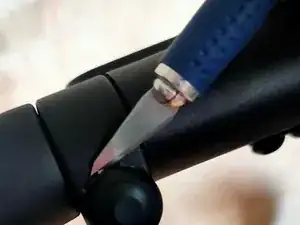

В моем случае кнопка была дополнительно приклеена. Вырежьте вокруг нее, чтобы ослабить.

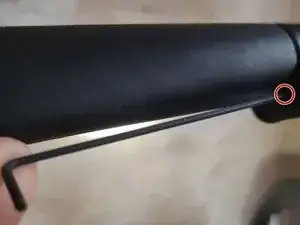

Используйте отвертку с шестигранным битой 2 мм и удалите крошечный винт с боку корпуса звукового сигнала.

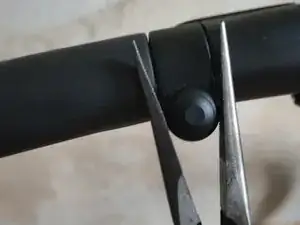

Используйте плоскогубцы, чтобы открутить кнопку. Крутите влево.
Вы не сможете сломать то, что уже сломано. Она должна легко оторваться, так что сохраняйте спокойствие. Хотя в моем случае верх кнопки сломался.
Не забудьте выключить велосипед!
Шаг 2

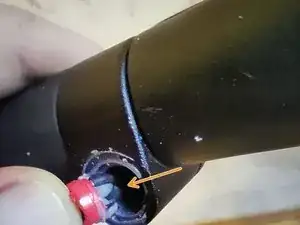

Ослабьте винт 5 мм, расположенный под кнопкой.
Если вы открутите оба, можно попробовать продуть сжатым воздухом через отверстия. Это может, а может и не решить проблему.

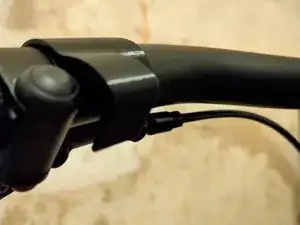

Этот винт удерживает часть тормоза/кнопки на колесе. Позже вам нужно будет её снять. Как видно, кабель проходит через резиновые ручки.
Шаг 3

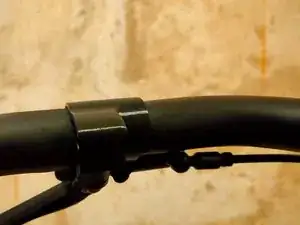

Используйте ключ и ткань, чтобы снять резинки ручек. Кабель проходит через них — затем через рулевую колонку.
На этом этапе вы могли бы просто припаять новую кнопку к старому кабелю и закончить.
Если вы не хотите ждать запчасть от VanMoof, эти кнопки на Amazon имеют точные размеры и водонепроницаемы.
Шаг 4

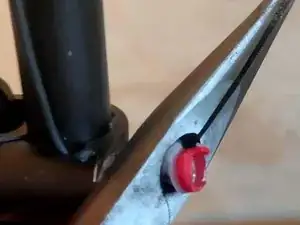

Избавьтесь от старой кнопки. Когда вы её отрежете, велосипед может включиться. Так что: выключите его.

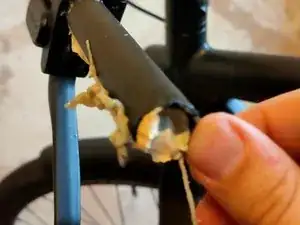

Очистите рулевую колонку от грязи. В моем случае внутри было сыро.
Шаг 5

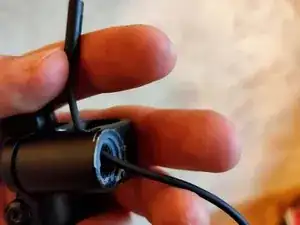

Надавите на всю часть тормоза/звукового сигнала и проведите новый кабель через отверстие, как видно на картинке.

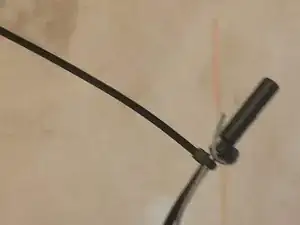

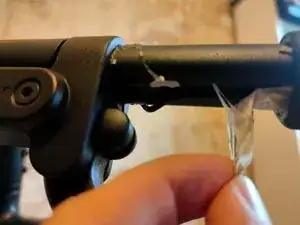

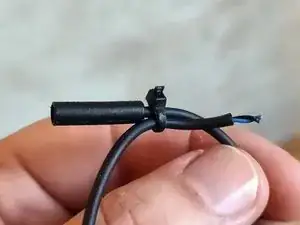

Свяжите старый кабель и конец нового вместе.
Шаг 6

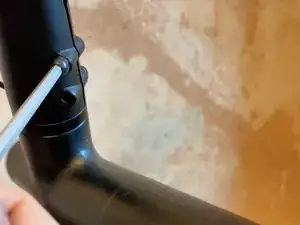

Открутите рулевую колонку с помощью шестигранного ключа 5 мм.

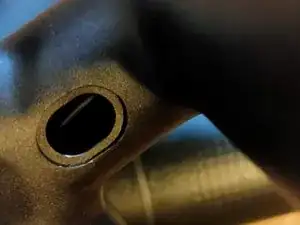

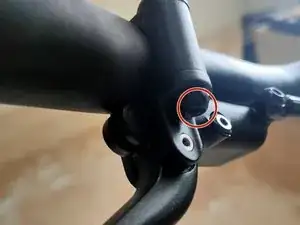

Удалите резиновую заглушку, расположенную под рулевой колонкой. Запомните, где вы её положили.

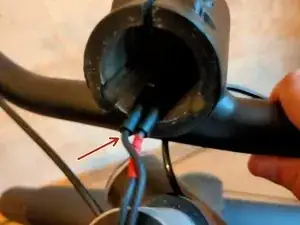

В моем случае кнопка звукового сигнала была неотмеченным кабелем. Начните тянуть его, чтобы пропустить новый. Удачи!
Шаг 7

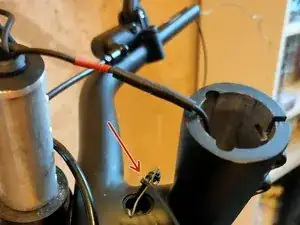

Если вам не повезло и вы потеряли кабель внутри, попробуйте привязать его к проводу.
Вы также можете попробовать использовать провод, чтобы заблокировать путь через это отверстие в колесе и вытолкнуть только кабель. Он должен изгибаться и появляться в отверстии.
Используйте отверстие и пинцет, чтобы вытащить кабель наполовину.
Соедините кабели. И попробуйте звучание звукового сигнала.
Шаг 8

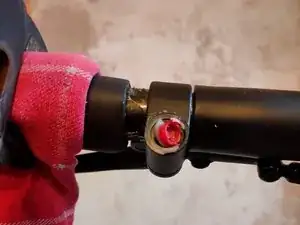

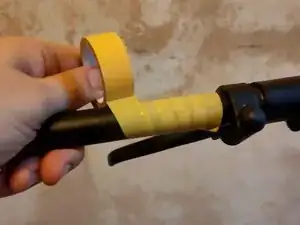

Соберите всё обратно. Используйте качественный изоляционный скотч, чтобы зафиксировать кабель на месте.
Перед тем как установить маленький винт с шестигранной битой 2 мм, проверьте, чтобы он попал в плоскую часть сбоку кнопки.
Я очистил старый клей с помощью пинцета и нанес немного нового горячего клея.
Шаг 9

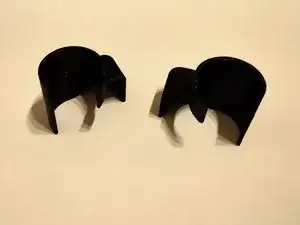

Это было вовсе не сложно. У меня это заняло 40 минут. Но на будущее я подготовлюсь. Я разработал защитные колпачки для кнопок. Вы можете заказать их 3D-печать у меня на eBay.
Ссылка на eBay, если я не загружу это на Thingiverse.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
