Замена экрана системы обучения VTech MobiGo Touch

В данном руководстве показано, как заменить экран. Сначала необходимо разобрать устройство, чтобы добраться до экрана и заменить его.

Шаг 1

Снимите крышки батарей и четыре батареи.

Снимите четыре пластиковых колпачка с помощью металлической лопатки, чтобы получить доступ к винтам корпуса Philips JIS #0 длиной 6.0 мм.

Удалите восемь винтов корпуса JIS #0 длиной 6.0 мм.

С помощью пластикового инструмента для открытия аккуратно разделите две части корпуса.

Уберите три винта Philips J0 длиной 4.0 мм, удерживающие кронштейны в форме "L".

Снимите три кронштейна в форме "L" и пружину.

Переверните устройство и снимите три винта корпуса Philips J0 длиной 4.0 мм.

Отделите переднюю и заднюю части корпуса.

При необходимости используйте пластиковый инструмент для открытия.

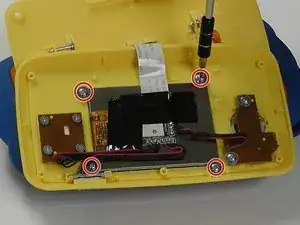

Удалите 4 винта (длиной 3.4 мм, Philips J0), удерживающие экран.

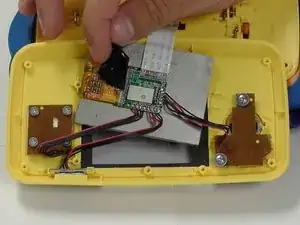

Снимите черную ленту.

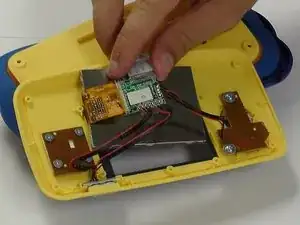

Удалите печатную плату с задней стороны экрана.

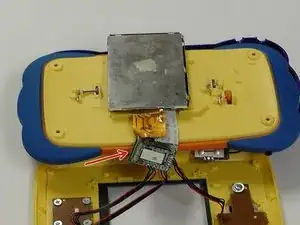

На задней стороне печатной платы есть двусторонний скотч, удерживающий ее на экране.

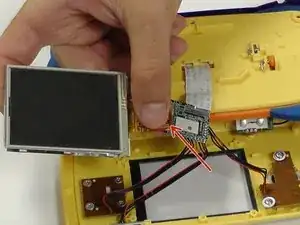

Отделите шлейф от печатной платы. Теперь экран должен легко сниматься.

Припаять новый шлейф экрана обратно к печатной плате.

Всегда будьте осторожны при пайке.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
