Замена датчика грудной клетки Zoomer Meowzies Senor
Датчик грудной клетки необходим для выполнения многих функций устройства, что делает его одной из важнейших его частей. В этом руководстве описаны шаги по удалению и замене датчика в случае его повреждения.
Шаг 1
Используя треугольную отвёртку, выкрутите четыре винта длиной 7,5 мм.
Два передних винта глубже, чем два задних, что может вызвать затруднения. Добраться до них можно, вставив наконечник отвёртки сначала, а затем осторожно надев на него рукоятку (не до конца).
Шаг 2

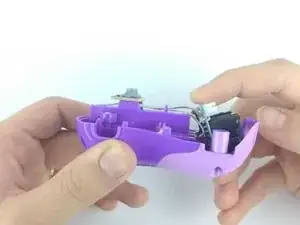

Поверните устройство так, чтобы оно оказалось на боку.
Удерживайте заднюю часть и живот устройства, осторожно раздвиньте их в стороны.
Слишком сильное усилие может повредить несколько кабелей внутри, поэтому действуйте с осторожностью.
Шаг 3
После того как внутренности устройства стали доступны, возьмитесь за ногу и аккуратно потяните её вверх и наружу, чтобы отсоединить от корпуса. Повторите для всех необходимых ног.
Шаг 4

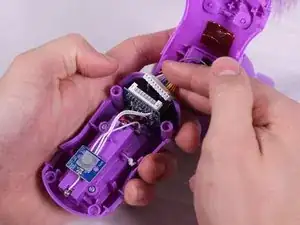

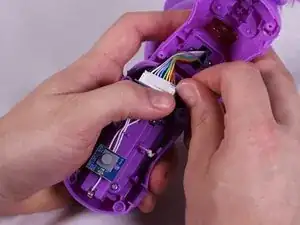

Осторожно отсоедините шлейф от разъёма при помощи лопатки.
Хотя нам удобнее делать это пальцами, инструмент для вскрытия также может помочь.
Шаг 5

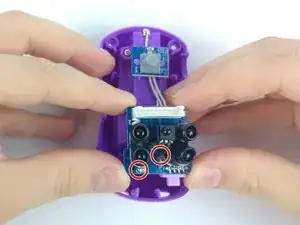

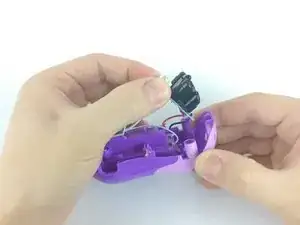

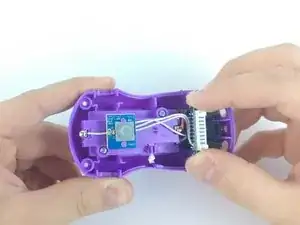

Для лучшего доступа к датчику наклоните его и потяните в сторону от корпуса.
Шаг 6

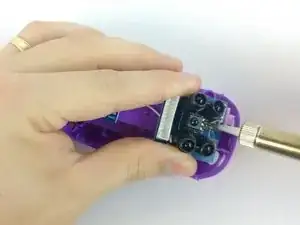

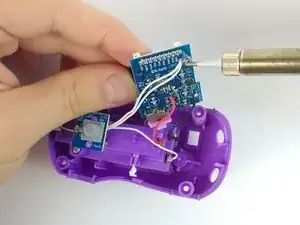

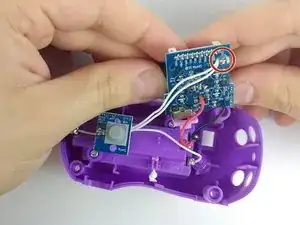

Чтобы снять датчики, используйте паяльник, чтобы расплавить припой в двух точках и удалить красный и чёрный провода с обратной стороны.
Паяльник очень горячий, поэтому будьте осторожны, чтобы не прикоснуться к нему и не получить ожог.
Шаг 7

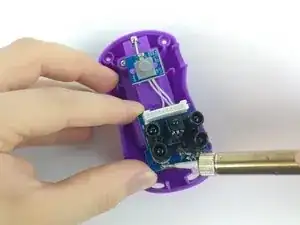

Переверните датчик и найдите точки пайки оставшихся белых проводов. Нагрейте припой и снимите пару проводов.
Теперь датчик должен быть полностью отсоединён.
Завершение
Чтобы собрать устройство, выполните действия в обратном порядке.
Перевод руководства с ifixit.com
