Замена динамика WowWee MiP Robot
MiP воспроизводит звуки для взаимодействия. Неисправный динамик значительно ухудшит эксплуатационные характеристики. Используйте это руководство для замены динамика в вашем роботе WowWee MiP.
Шаг 1
Удалите три винта Phillips #2 длиной 12,0 мм с крышки отсека батарей.
Шаг 2
Осторожно извлеките аккумуляторный блок из робота.
Извлеките батареи из аккумуляторного блока.
Шаг 3
Используйте металлическую лопатку, чтобы аккуратно отжать крышку ступицы, не повредив пластиковое колесо или крышку.
Этот пластиковый элемент не подлежит замене. Любое повреждение будет заметно.
Шаг 4
Удалите винт Phillips #2 длиной 12,0 мм.
Удерживайте колесо на месте, иначе оно будет вращаться при попытке выкрутить винт.
Шаг 5
Снимите колесо с квадратного вала.
Не прикладывайте чрезмерную силу при снятии колеса. Сильная тяга может повредить вал.
Шаг 6
Удалите восемь винтов Phillips #1 длиной 9,3 мм с задней части робота.
Шаг 7
Снимите руки с корпуса.
Осторожно откройте корпусный отсек.
Открывайте отсек медленно. Между двумя частями корпуса проложены провода. При сильной натяжке провода и/или материнская плата могут быть повреждены.
Шаг 8
С помощью пинцета с тонкими наконечниками отсоедините следующие три жгута проводов:
Жгут, соединяющий аккумуляторный блок с материнской платой.
Жгут, соединяющий выключатель питания с материнской платой.
Жгут, соединяющий динамик с материнской платой.
Шаг 9

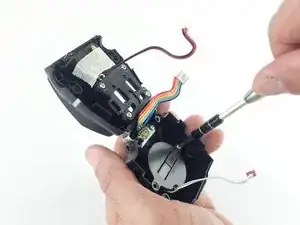

Удалите два винта Phillips #1 длиной 7,5 мм, удерживающие кронштейн динамика.
Шаг 10

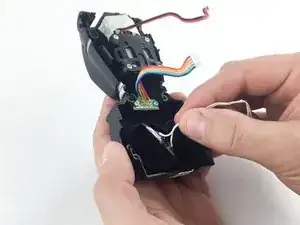

Снимите пластиковый кронштейн, закрывающий динамик.
Шаг 11

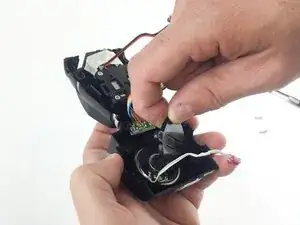

Осторожно извлеките динамик из MiP.
При сборке убедитесь, что динамик установлен в том же положении.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
