Замена светодиода (LED) робота WowWee MiP

Удалите три винта Phillips №2 длиной 12,0 мм с крышки батарейного отсека.

Аккуратно извлеките блок батарей из робота.

Удалите элементы питания из блока батарей.

Используйте металлическую лопатку, чтобы аккуратно приподнять колпачок диска, не повредив пластиковое колесо или колпачок.

Этот пластиковый элемент не подлежит замене. Любые повреждения будут заметны.

Удалите винт Phillips №2 длиной 12,0 мм.

Держите колесо на месте, иначе оно будет вращаться при попытке выкрутить винт.

Снимите колесо с квадратного вала.

Не применяйте чрезмерную силу при снятии колеса. Сильное натяжение может повредить вал.

Снимите восемь винтов Phillips №1 длиной 9,3 мм с задней части робота.

Снимите руки с корпуса.

Аккуратно откройте корпус.

Открывайте отсек медленно. Между двумя частями корпуса проложены провода. При слишком сильном натяжении провода и/или материнская плата могут быть повреждены.

С помощью пинцета с тонкими концами отсоедините следующие три жгута проводов:

Соединяющий блок батарей с материнской платой.

Соединяющий выключатель питания с материнской платой.

Соединяющий динамик с материнской платой.

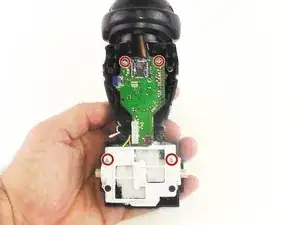

Удалите четыре винта Phillips №1 длиной 7,5 мм.

Аккуратно извлеките узел двигателя и материнской платы, вытянув его прямо из основания.

Будьте осторожны, чтобы не сломать пластиковые штанги, проходящие через узел двигателя и соединённые с корпусом.

Используйте пинцет с тонкими концами, чтобы отсоединить жгут проводов.

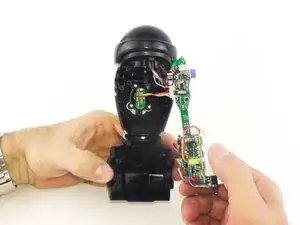

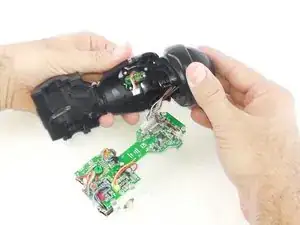

Сдвиньте голову назад, чтобы отделить её от корпуса.

Материнную плату отделять от головы не нужно для замены светодиода.

Удалите винт Phillips №1 длиной 7,5 мм.

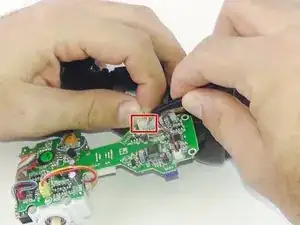

Светодиод припаян к небольшой печатной плате.
