Замена основной платы Zoomer Dino Boomer
Это руководство показывает, как безопасно отделить основную плату от остальной части Zoomer Dino Boomer, чтобы её можно было заменить без повреждения электрической системы.
Шаг 1
Выключите Zoomer Dino Boomer перед разборкой.
Удалите восемь винтов Phillips #1 длиной 9,3 мм.
Шаг 2
Переверните динозавра и удерживайте его в вертикальном положении.
С помощью лопатки (spudger) отделите заднюю крышку от остальной части Zoomer Dino Boomer.
Будьте осторожны при снятии задней крышки. Задняя крышка Zoomer Dino Boomer всё ещё подключена к электронному модулю проводом.
Шаг 3

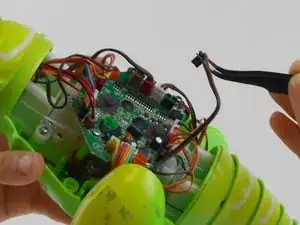

Отключите провод, соединяющий заднюю крышку динозавра с основной платой, аккуратно потянув за оранжевый разъём провода пинцетом.
Снимите заднюю крышку.
Если трудно вынуть разъём из гнезда, надавите пинцетом на маленькие защёлки по бокам разъёма. Этот шаг может потребовать усилий.
Не повредите провода или плату.
Шаг 4

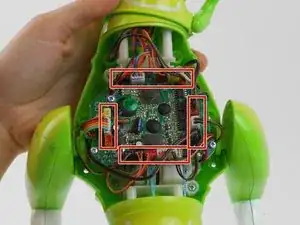

Снимите все цветные разъёмы проводов с их гнёзд на плате с помощью пинцета.
Шаг 5

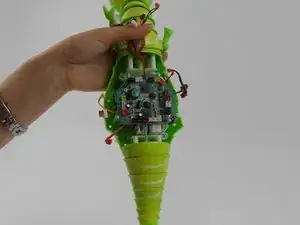

Снимите ноги.
Шаг 6

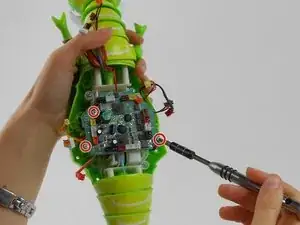

Удалите три винта Phillips #0 длиной 7,2 мм, соединяющие основную плату с корпусом Zoomer Dino Boomer.
Шаг 7

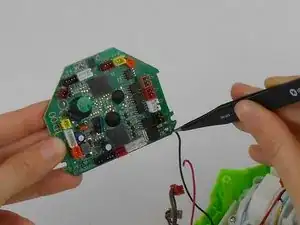

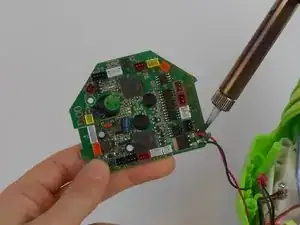

Используя паяльник и пинцет, отсоедините основную плату от чёрного и красного проводов.
Ознакомьтесь с руководством iFixit по паяльным приёмам soldering techniques guide, чтобы узнать больше о пайке и выпаивании соединений.

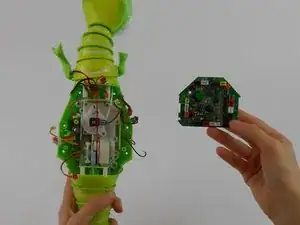

Снимите основную плату с Zoomer Dino Boomer
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
