Как починить патч-кабель Squareplug с разъемами SP400
Если ваш патч-кабель Squareplug SP400 не воспроизводит чистый звук, используйте это руководство, чтобы перепаять оборванные соединения.
Патч-кабели, даже хорошо припаянные, подвержены разрывам в местах соединений из‑за механических нагрузок. Обычно это вызвано частым подключением и отключением при регулярном использовании. Простая перепайка с зачисткой концов провода и нанесением припойных шариков должна вернуть кабель в рабочее состояние.
Перед использованием этого руководства дважды убедитесь, что неисправен именно патч-кабель. Возможно, источник потери сигнала находится в другом звене цепи.
Шаг 1

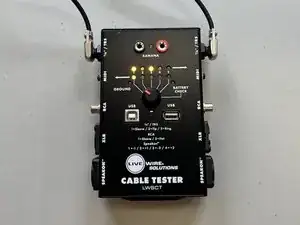

Проверьте, что кабель неисправен (неактивные желтый и зелёный индикаторы LED).
Жёлтый индикатор LED
Зелёный индикатор LED
Если оба индикатора, жёлтый и зелёный, загораются, то кабель не является источником потери звука. Проверьте педали, усилитель, гитару или блок питания на предмет неисправностей.
Если загорается красный индикатор, значит кабель замыкает и также потребует перепайки.
Шаг 2

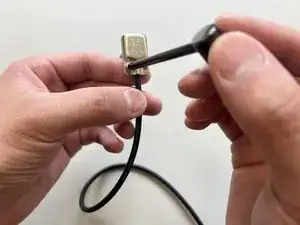

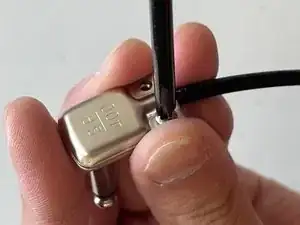

Открутите корпус разъёма SP400.
Шаг 3

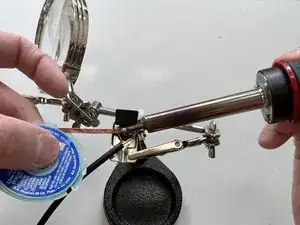

Отпаять существующие припойные соединения.
Полностью удалить старый припой с контактов разъёма при помощи оплетки.
Не прикасайтесь непосредственно к разъёму или оплетке во время выпаивания.
Для получения дополнительной информации по пайке см. руководство Как паять и выпаивать соединения.
Шаг 4

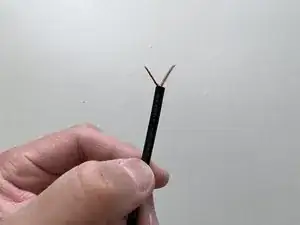

Отрежьте концы кабеля кусачками, чтобы обнажить свежие провода.
Шаг 5

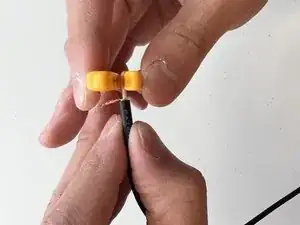

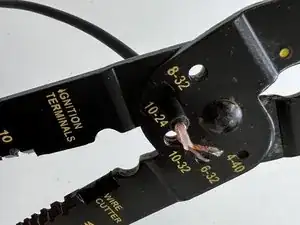

Снимите наружную изоляцию приблизительно на 1 см.

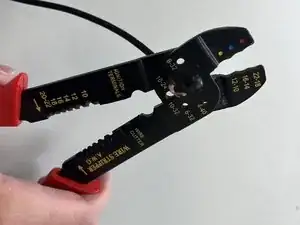

Стриппер Eclipse UTP особенно удобен для этого шага.

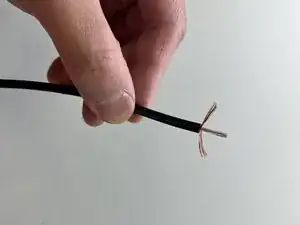

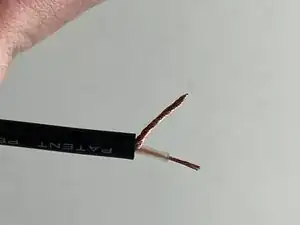

Сплетите оплётку заземления.
Шаг 6
Снимите внутреннюю изоляцию примерно на 2 мм.
Стриппер Eclipse UTP особенно удобен для этого шага.

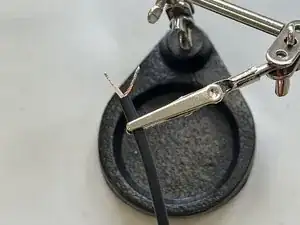

Сплетите сигнальные жилы.
Шаг 7

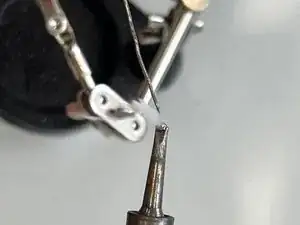

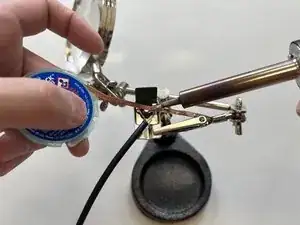

Залудите жало паяльника, заземляющую жилу, сигнальную жилу и контакты разъёма.
Не прикасайтесь непосредственно к разъёму или к припою во время залуживания.
Шаг 8

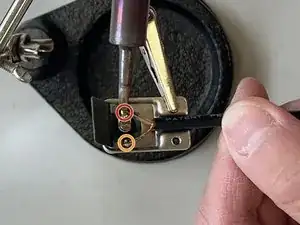

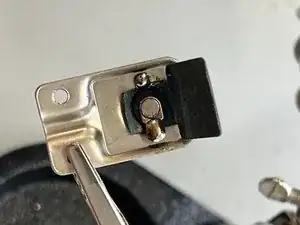

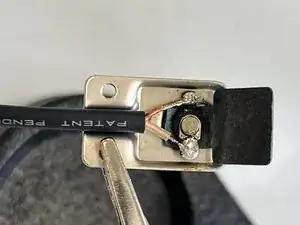

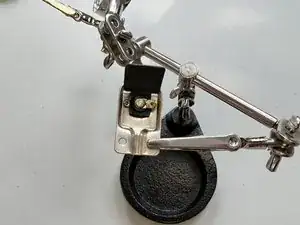

Припаяйте провода к контактам разъёма:
Сигнальная жила — к контакту наконечника (tip)
Заземляющая жила — к контакту гильзы (sleeve)
Наружная изоляция должна слегка заходить в корпус разъёма, чтобы минимизировать движение кабеля.
Не прикасайтесь непосредственно к разъёму во время пайки.
Шаг 9
Закрутите корпус разъёма SP400.
Шаг 10

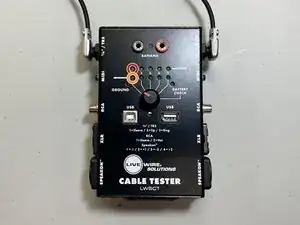

Проверьте, что кабель работает (активные жёлтый и зелёный индикаторы LED).
