Механизм подъёма электрического кресла Lazy Boy
Наши соседи предложили нам их старое, но всё ещё в довольно хорошем состоянии, кожаное электрическое кресло Lazy Boy — подъем ножки перестал работать, а собака перегрызла кабель пульта. Они покупали новое и надеялись, что старое не придётся выбрасывать на свалку. Это всё ещё было полезное кресло, но требовался ремонт.
Замечание: я ходил в магазин Lazy Boy и хотел купить запасную деталь, мне сказали, что нужно подать заявку в сервис и ждать, пока они со мной свяжутся. Я представил, что это может быстро дорого встать. Поэтому я починил его сам.
Шаг 1

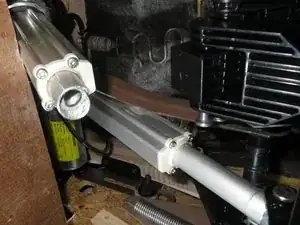

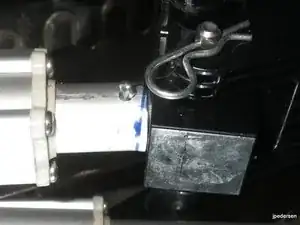

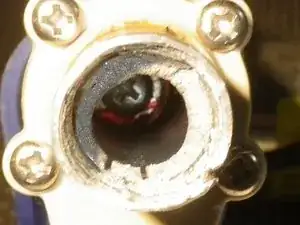

На фото показан сломанный разъём внутри линейного привода. Справа находится подъёмная часть, к которой он был подключён.

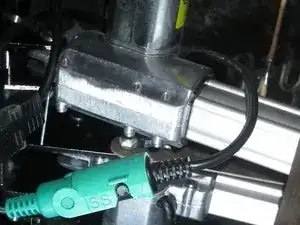

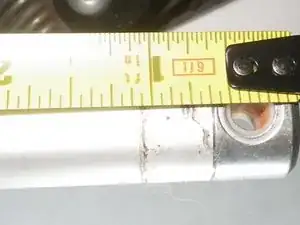

Следующее фото — сам линейный привод и место его подключения с другого конца.
Шаг 2

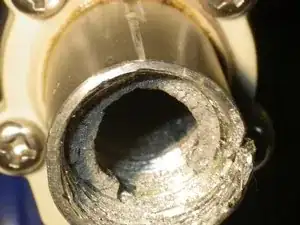

Используя полотно от маленькой ножовки, я подпилил надрезы в сломанном разъёме; не пилите слишком глубоко, только настолько, чтобы детали можно было выдрать. На разъёме был клей, поэтому часть нельзя было выкрутить.
Шаг 3

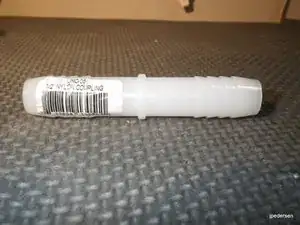

Так выглядит заводская деталь: она металлическая, с резьбой и с другой стороны имеет втулку диаметром 1/4 дюйма для фиксирующего штифта.
Шаг 4

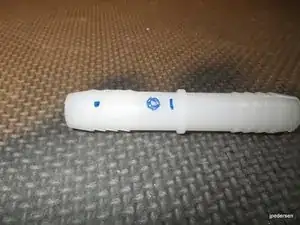

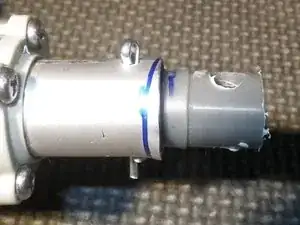

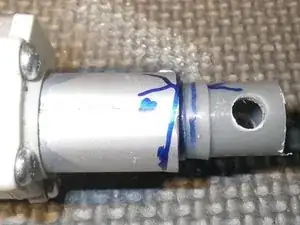

Белый разъём изготовлен из нейлона и именно его я использовал для починки; серый разъём был из полипропилена — он разрушился при первом испытании после первоначального ремонта. Серый использовался как шаблон для ремонта с нейлоновым элементом, который продолжает хорошо работать день за днём с момента установки.
Нейлон самосмазывающийся, поэтому дополнительная втулка для штифта разъёма не требуется.
Шаг 5

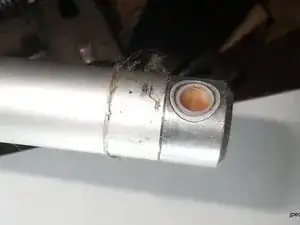

В «новой» детали просверлили отверстие диаметром 1/4 дюйма в одном её конце, опираясь на замеры с другой заводской детали. Затем шипчатая часть была вставлена в резьбовой конец, и поскольку её нельзя было затянуть, я просверлил сквозное отверстие диаметром 1/8 дюйма через собранную деталь и вставил шплинт, чтобы зафиксировать её на месте.
Шаг 6
Линейный привод установлен обратно и подключён к подъёмному механизму.
Шаг 7
Я не включал информацию о проводном ремонте, так как это было просто: отрезание повреждённых проводов и их повторное соединение через клеммники.
Заключение
Для сборки устройства выполните вышеописанные действия в обратном порядке.
