Замена пружины, гайки и болта на старом деревянном офисном кресле повышенной прочности
В этом руководстве описаны шаги по замене пружины, болта и гайки ручного механизма старого деревянного офисного кресла, также известного как «кресло банкира». Кресло оснащено ручным однопружинным механизмом откидывания спинки. Сжатие пружины увеличивает сопротивление наклону. Со временем пружина может потерять жесткость и в конечном итоге нуждается в замене. Описанный в этом руководстве ручной механизм использует одну пружину, однако с некоторыми модификациями эти инструкции также можно применить для замены механизма с двумя пружинами.
Шаг 1
Сдвиньте основание кресла с колесами вниз по штанге, чтобы механизм пружины стал легко доступен.

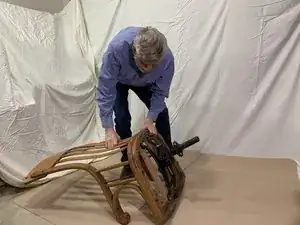

Положите кресло вперёд на лицевую сторону.
Шаг 2

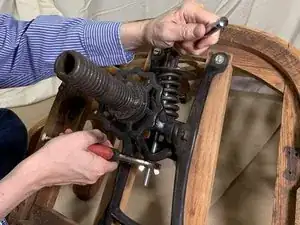

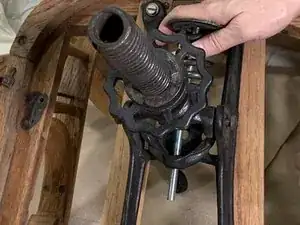

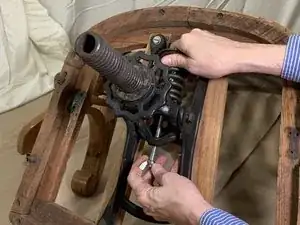

Захватите штурвальную гайку (или старую гайку) разводным ключом с фиксацией.
Используйте торцевой ключ, чтобы вращать болт.
Шаг 3

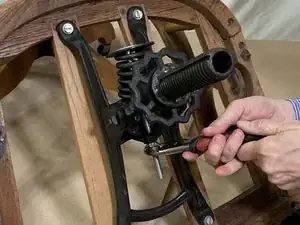

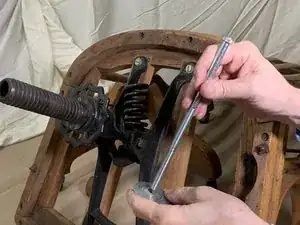

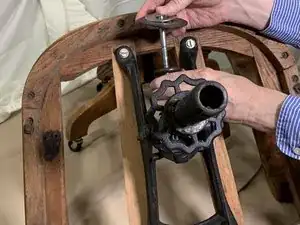

Используя торцевой ключ 3/4", отвинтите старый болт.
Шаг 4

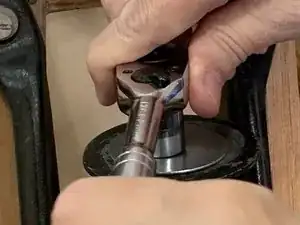

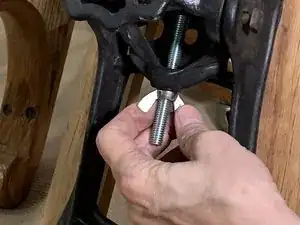

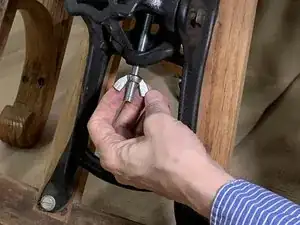

Снимите шайбу и вытяните старый болт.
Шаг 5

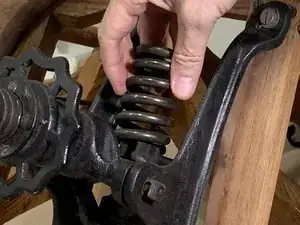

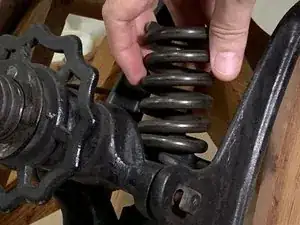

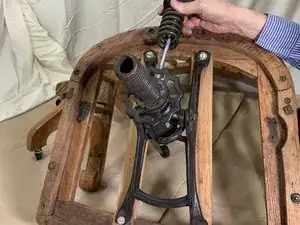

Сдвиньте пружину с её кронштейна.
Шаг 6

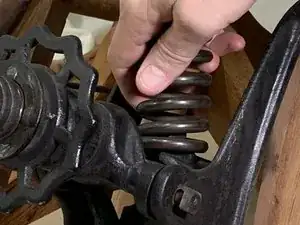

Установите новую пружину на механизм крепления пружины так, чтобы она зафиксировалась на месте.
Шаг 7

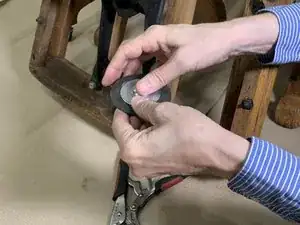

Проденьте болт через шайбу.

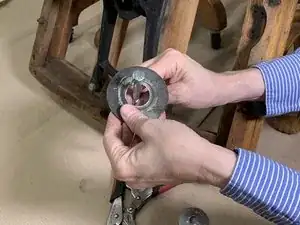

Если шайба изношена, замените её шайбой с таким же внешним и внутренним диаметром, как у болта. Если вы не можете найти такую же шайбу, сложите другую шайбу с подходящим диаметром отверстия поверх старой шайбы.
Шаг 8

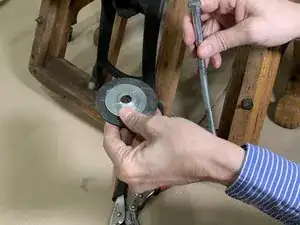

Вставьте болт через шайбу (или через сложенные шайбы, как описано на шаге 7).
Шаг 9
Проденьте болт и шайбу через пружину и вставьте болт в кронштейн пружины.
Шаг 10
Наденьте штурвальную гайку 3/8" на болт и затяните вручную.
Шаг 11

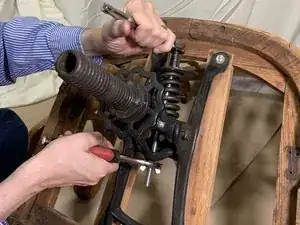

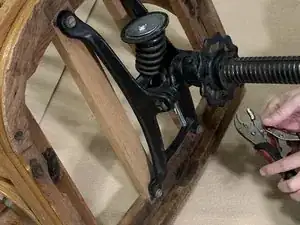

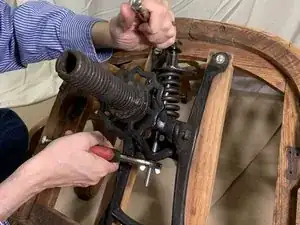

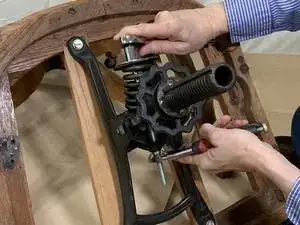

Захватите штурвальную гайку разводным ключом.

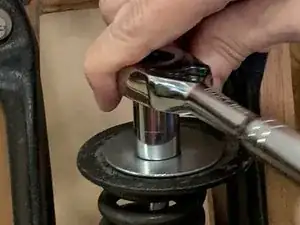

Наденьте торцевой ключ 3/4" на головку болта.
Одновременно затяните болт и штурвальную гайку.
На этом этапе надевайте защитные очки. При затягивании болта пружина будет находиться под большим давлением. Если болт или штурвальная гайка имеют дефекты, они могут сломаться.
Шаг 12

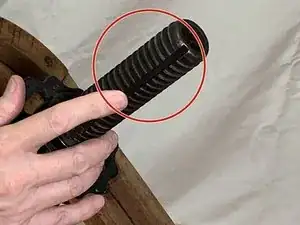

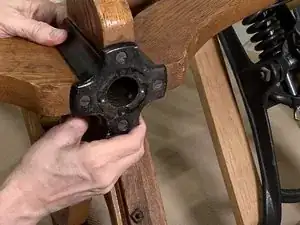

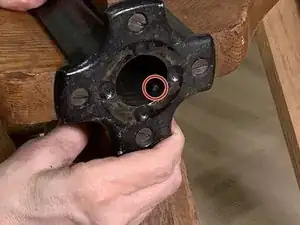

Совместите паз штанги с выступом на механизме крепления пружины, как показано на фотографиях.
Шаг 13

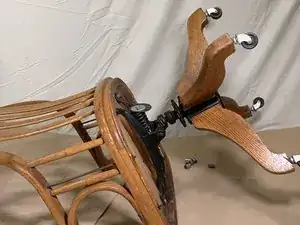

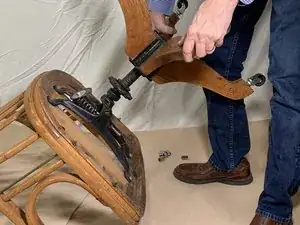

Вставьте колёсную базу на штангу.

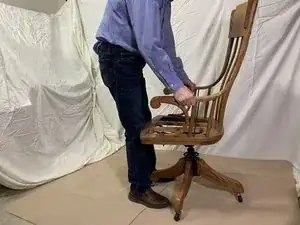

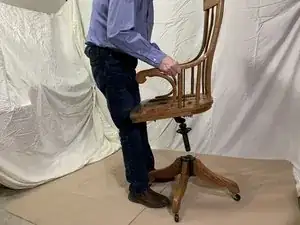

Установите кресло в вертикальное положение.
Сядьте на кресло и проверьте, чтобы оно не отклонялось назад чрезмерно при нормальном усилии. Если требуется дополнительная регулировка, опрокиньте кресло и повторите шаги 11 и 12.
Заключение
По возможности используйте детали, соответствующие снятым. Проверяйте детали. Во время сборки надевайте защитные очки.
Перевод руководства с ifixit.com
