Освещение: Замена светодиода

Дом

Используйте это руководство для замены неисправной светодиодной лампы в светильнике Light Angel с датчиком движения. Для разборки устройства потребуется крестовая отвертка и пластиковый инструмент для раз открытия. Замена светодиодной лампы требует знаний в пайке. Для пользователей с базовым опытом в пайке этот проект займет около 30 минут.

Шаг 1

С помощью пластикового инструмента для раз открытия снимите основание светильника Light Angel.

Вставьте пластиковый инструмент между основанием и корпусом светодиода и потяните за ручку наружу.

Шаг 2

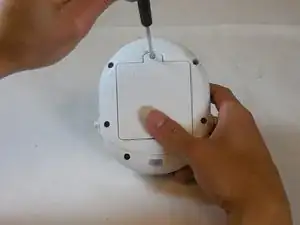

С помощью крестовой отвертки для ювелиров открутите винт на корпусе батарей.

Чтобы открутить винт, поворачивайте против часовой стрелки.

Не забудьте положить все отвинченные винты в безопасное место, чтобы вы могли найти их при сборке светильника.

Шаг 3

Извлеките и отложите (4) батареи AA из корпуса батарей.

Шаг 4

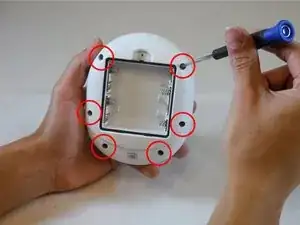

С помощью крестовой отвертки для ювелиров открутите (6) винтов, соединяющих корпус светодиода.

Чтобы открутить винты, поворачивайте против часовой стрелки.

Шаг 5

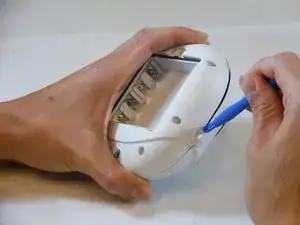

Вставьте пластиковый инструмент в складку по бокам корпуса светодиода, чтобы отделить его от остальной части устройства.

Шаг 6

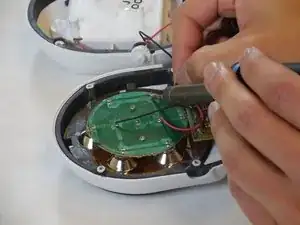

Найдите неисправный светодиод на обратной стороне печатной платы.

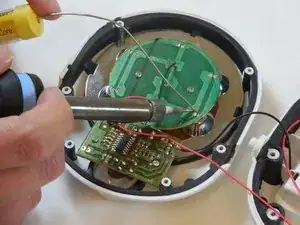

С помощью паяльника и оплетки для распайки отпаяйте соединение светодиода.

Не допускайте контакта паяльника с другими компонентами на печатной плате.

Для получения подробных инструкций о том, как паять, перейдите по ссылке Как паять и распаивать соединения

Шаг 7

Вставьте новый светодиод через два отверстия, оставшихся от снятия старого.

Примечание: на фото не изображена печатная плата Light Angel. Это общий пример вставки светодиода на печатной плате. Фото предоставлено: Как паять и распаивать соединения

Шаг 8
