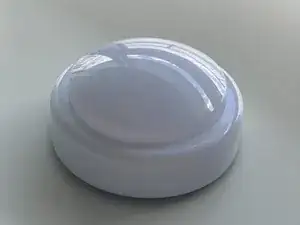

Ремонт светодиодного фонаря Globe Electric FJ-3LED с кнопочным включением
Если фонарь перестал работать, и Вы уже заменили батарейки, возможно, проблема в плате. В этом руководстве показано, как устранить неисправности цепи светодиодного фонаря Globe Electric FJ-3LED, популярного для использования на чердаках, в подвалах, шкафах, кладовых, буфетах или сараях.
Для выполнения инструкции потребуется пайка. Если Вы не знакомы с этим процессом или хотите освежить знания, ознакомьтесь со статьёй Как паять и демонтировать паяные соединения. Будьте осторожны при пайке — жало паяльника очень горячее, и можно получить ожог.
Шаг 1

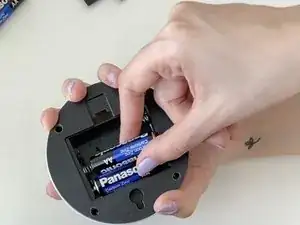

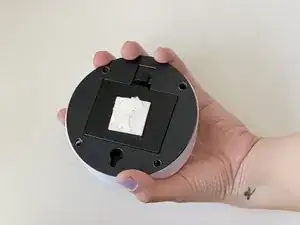

Поднимите чёрную крышку отсека батареек и извлеките батарейки.
Шаг 2

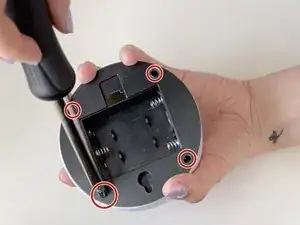

Используйте отвёртку Phillips #1, чтобы вывернуть четыре винта длиной 1,4 мм с задней стороны фонаря.

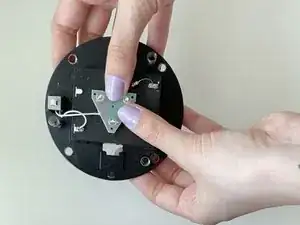

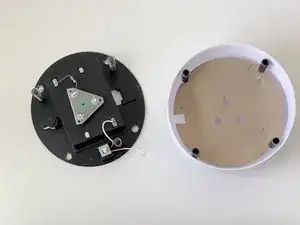

Извлеките чёрную часть и отделите её от белого корпуса.
Шаг 3

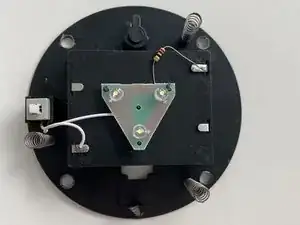

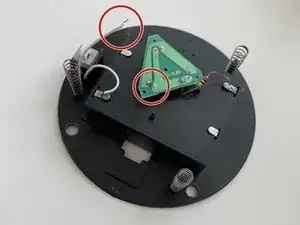

Определите, какая часть лампы сломана.
в данном случае одно из соединений на плате было отпаяно.
Шаг 4
Советы по пайке см. в разделе Как паять и демонтировать паяные соединения.

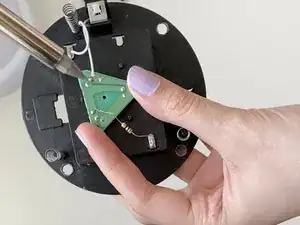

Подсоедините отпаянный провод к контактной площадке с помощью припоя и жала паяльника. Приложите жало паяльника к контактной площадке.
Нанесите достаточное количество припоя на контактную площадку.
Снимите припой и жало паяльника с соединения сразу после того, как требуемое количество припоя расплавилось.
Не забудьте использовать перчатки.
Шаг 5
Установите плату на место.

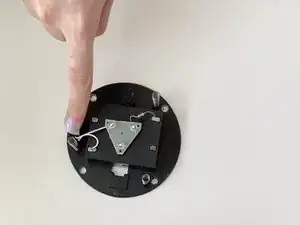

Нажмите кнопку, чтобы проверить, соединены ли провода.
Шаг 6

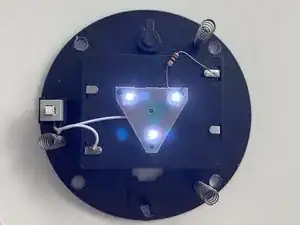

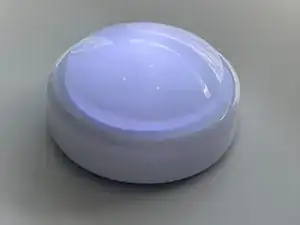

Если свет включился, соединение на плате восстановлено, и ранее отпаянный контакт теперь подключён.
Установите белый корпус на плату и закройте его с помощью отвёртки Phillips #1.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
