Как заменить каретку со шпинделем квадратного сечения на велосипеде

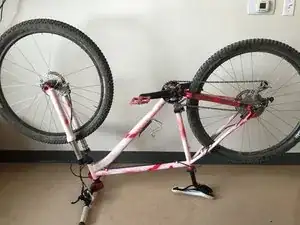

Переверните велосипед так, чтобы он опирался на руль и седло.

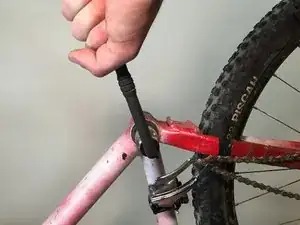

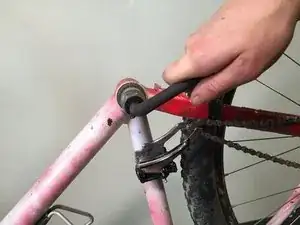

Выверните болты в основании шатуна шестигранным ключом подходящего размера.

Повторите с обеих сторон. Отложите болты в сторону.

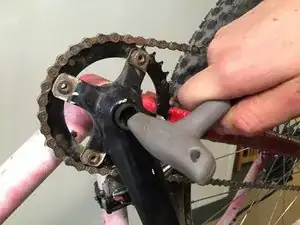

Вверните съёмник шатуна в место, где раньше были болты.

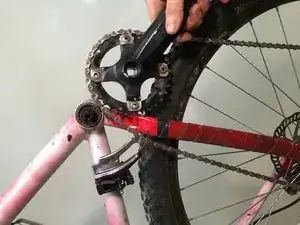

Затягивайте съёмник до тех пор, пока он не снимет шатун с вала.

Повторите для другой стороны.

Отложите шатуны, следя за тем, к какой стороне они принадлежали.

Перейдите на сторону, где нет трансмиссии. Эту сторону нужно выполнить первой!

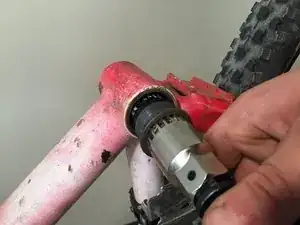

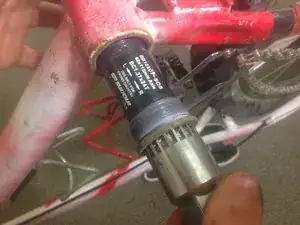

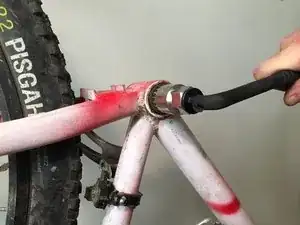

Вставьте инструмент для каретки в кареточный узел. Используйте инструмент, чтобы повернуть каретку против часовой стрелки. Повернуть будет трудно, но при приложении достаточной силы она провернётся.

Полностью снимите меньшую сторону каретки.

Повторите для стороны с трансмиссией, но в этот раз поворачивайте инструмент для каретки по часовой стрелке.

Выньте повреждённую каретку со стороны трансмиссии.

Утилизируйте сломанную каретку.

Возьмите новую каретку.

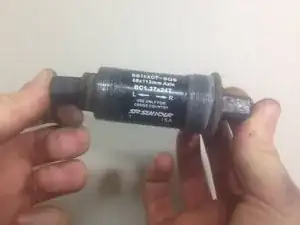

Обратите внимание на метки «L» и «R» на детали. Они помогут сориентировать деталь при установке.

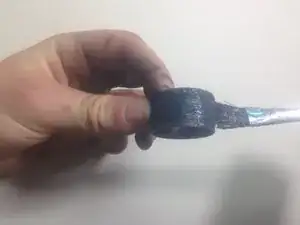

Смажьте обе части резьбы кисточкой. Нанесите достаточно смазки, чтобы резьба была равномерно покрыта.

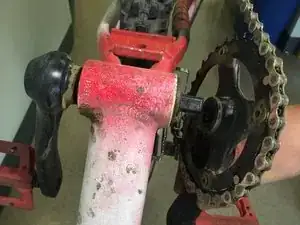

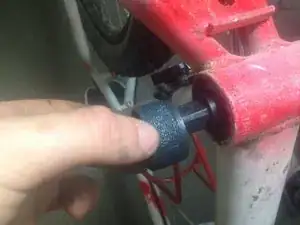

Вставьте каретку со стороны трансмиссии, большой стороной, обращённой к вашей руке.

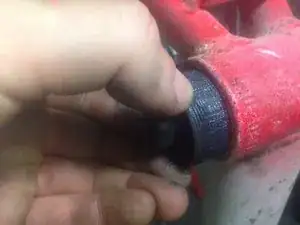

Аккуратно вкрутите вторую часть резьбы на другой стороне вручную пальцами.

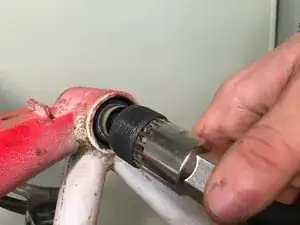

Используйте инструмент для каретки, чтобы вкрутить большую сторону (сторону трансмиссии) каретки. Убедитесь, что вы закручиваете её против часовой стрелки.

Вкрутите каретку до конца, но не затягивайте окончательно.

Повторите для меньшей стороны, но вкручивайте каретку по часовой стрелке.

Затяните обе стороны инструментом для каретки.

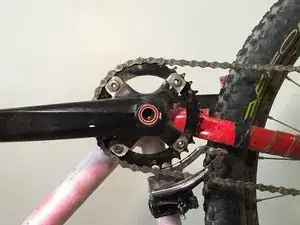

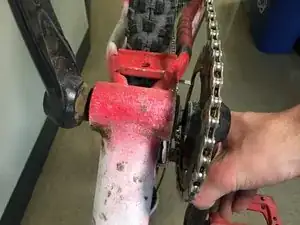

Установите шатуны на соответствующие стороны.

Убедитесь, что цепь снова проходит через звёздочку.

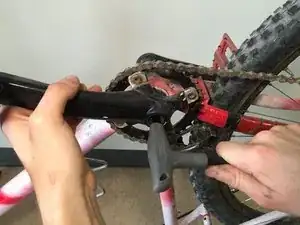

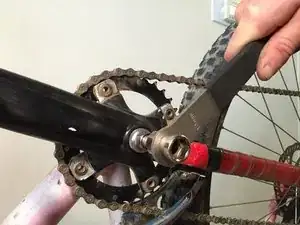

Вставьте болты и затяните их тем же шестигранным ключом, что использовали ранее.

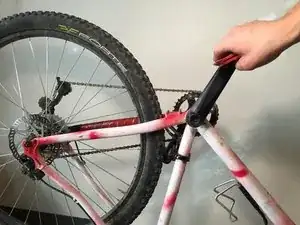

Проверните педали руками, чтобы убедиться, что каретка вращается плавно и не заедает.
