Как заменить цепь велосипеда с помощью звена соединения
Цепь велосипеда иногда необходимо снимать для технического обслуживания или замены. Чтобы упростить этот процесс, в цепях велосипедов иногда используется соединительное звено, которое легче открывать и закрывать, чем обычные звенья. В данном руководстве подробно описана замена цепи на модели Pacific Cycle R4046WMB с использованием соединительного звена.
Шаг 1

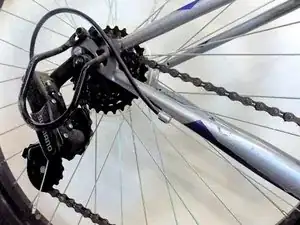

Поверните цепь так, чтобы соединительное звено оказалось в легкодоступном месте.

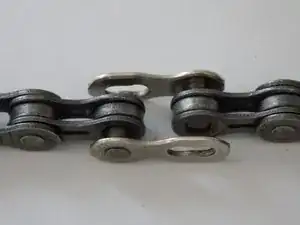

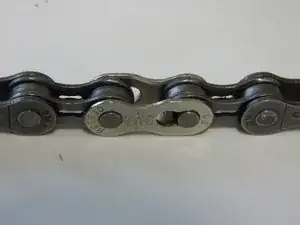

Соединительное звено визуально отличается от остальных звеньев. На каждой стороне у него будет зазор рядом с одним из штифтов, а цвет может быть другим.
Шаг 2

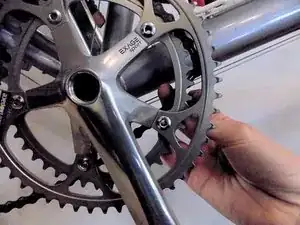

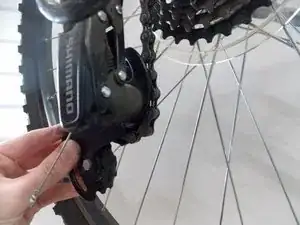

Одной рукой потяните задний переключатель вперёд, чтобы создать слабину в цепи.
Другой рукой снимите цепь с передних звёзд и положите её на внутреннюю сторону, между звёздами и рамой велосипеда.
Шаг 3
Разъедините соединительное звено, сдвинув звенья по обе стороны от него вместе.

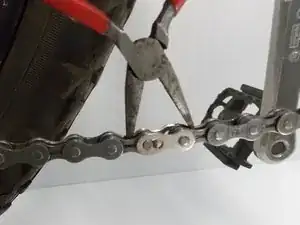

Если сделать это руками трудно, воспользуйтесь узкогубцами, чтобы сжать штифты соединительного звена.

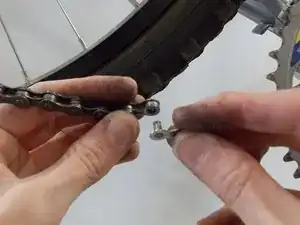

После разъединения потяните цепь в стороны, разделив две половины соединительного звена.
Извлеките обе половины соединительного звена с концов цепи и отложите в сторону.
Шаг 4
Проверьте, на какой задней звёздочке находится цепь; эту информацию необходимо запомнить для сборки.
Снимите цепь с велосипеда, протянув её через задний переключатель.
Шаг 5
Проденьте новую цепь через передний переключатель.
Передний переключатель — это чёрный металлический ободок над звездой.
Шаг 6
Установите цепь на ту же заднюю звёздочку, с которой ранее была снята старая цепь.

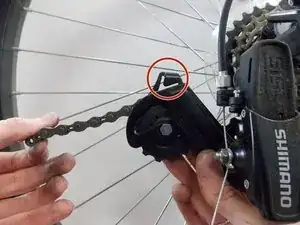

Протяните цепь вниз и вокруг первой звёздочки переключателя...
...затем между двумя звёздочками переключателя...
...затем вокруг второй звёздочки переключателя.
Обязательно протяните цепь через защиту цепи, а не поверх неё.
Шаг 7

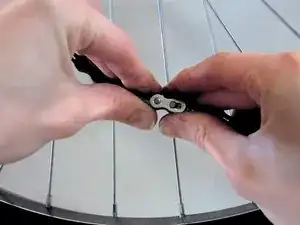

Вставьте штифт одной из половин соединительного звена в конец одного из концов цепи.
Присоедините вторую половину к другому концу цепи в противоположном направлении («с передней стороны» — к одному концу и «с задней стороны» — к другому).
Шаг 8
Соедините две половины соединительного звена. Штифт одной половины должен войти в отверстие другой, и наоборот.
Шаг 9

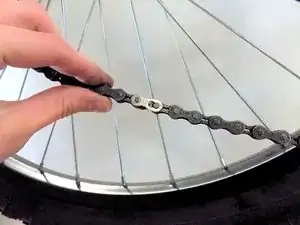

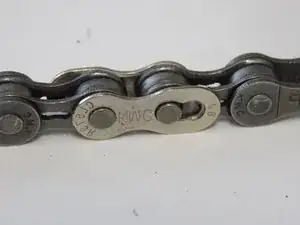

Удерживайте цепь с обеих сторон от соединительного звена и потяните в разные стороны. Соединительное звено защёлкнется на месте, и каждый штифт окажется в «внешнем» отверстии, а не во «внутреннем».
Шаг 10

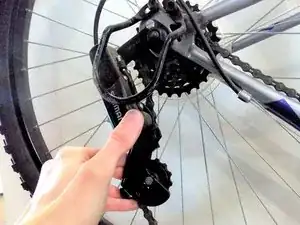

Потяните задний переключатель вперёд, чтобы создать слабину в цепи, как это было сделано на шаге 1.
Установите цепь на переднюю звёздочку.
