Замена каретки Hollowtech

Дом

С учетом множества типов кареток и систем шатунов на рынке, данное руководство фокусируется на замене системы шатунов Vision Track и аналогичной системы Hollowtech II. Поскольку система шатунов Vision Track не имеет квадратного профиля каретки, для снятия и установки шатунов требуются различные инструменты. Поскольку система шатунов является важной частью трансмиссии велосипеда, поддержание её в хорошем состоянии имеет большое значение. Прежде чем начать руководство, обратите внимание, что работа с велосипедом не очень сложна, но может быть грязной.

Шаг 1

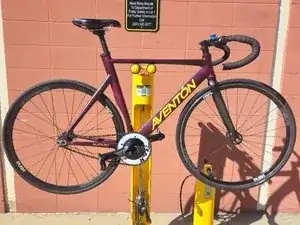

Закрепите велосипед с помощью стенда для ремонта или на стене.

Шаг 2

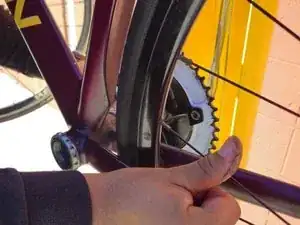

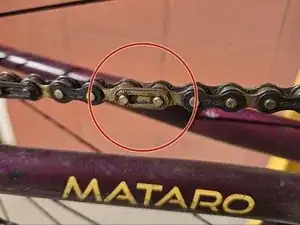

Используйте плоскогубцы, чтобы снять пружинный зажим с соединительного звена цепи.

Снимите пластину с соединительного звена, сборку пластины и штифта, а затем цепь.

Шаг 3

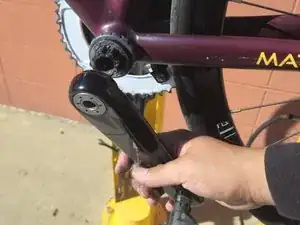

Используйте головку на 10 мм и трещотку, чтобы ослабить левый шатун, поворачивая против часовой стрелки.

Снимите левый шатун.

Снимите проставку(и) и шайбу.

Шаг 4

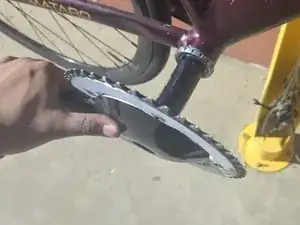

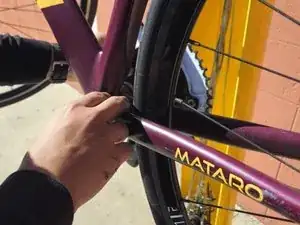

Полностью вытяните шатун, чтобы обнажить левую каретку.

Шаг 5

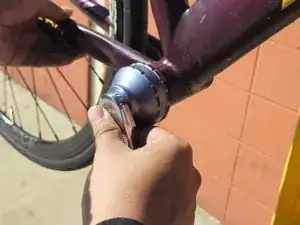

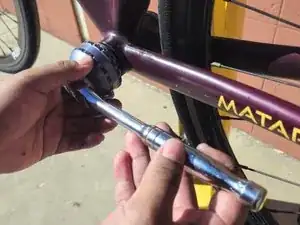

Используйте инструмент Park Tool BBT-27.3 с 16 зубцами, чтобы ослабить левую каретку, поворачивая против часовой стрелки.

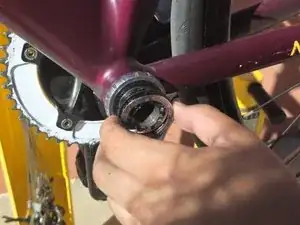

Снимите каретку.

Шаг 6

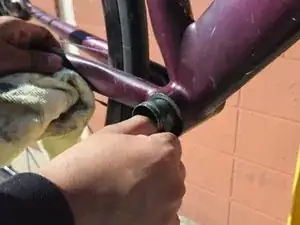

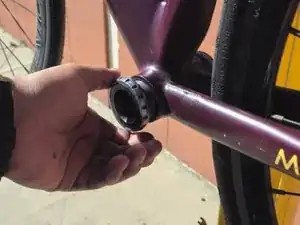

Используйте инструмент Park Tool BBT-27.3 с 16 зубцами, чтобы ослабить правую каретку, поворачивая против часовой стрелки.

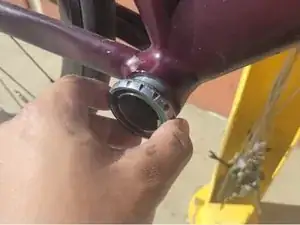

Снимите каретку.

Шаг 7

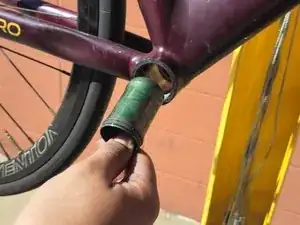

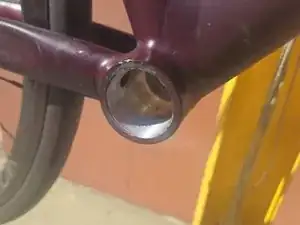

Осторожно извлеките корпус каретки.

Перевод руководства с ifixit.com
