Замена кнопок ABXY на контроллере Nintendo Wii U Pro
Рабочие кнопки ABXY — важные элементы, обеспечивающие плавность игрового процесса на любой игровой системе. В контроллере Wii U под кнопками с большой вероятностью накапливаются грязь и остатки, что может снизить чувствительность кнопок и даже привести к их залипанию. В этом руководстве вы узнаете, как разобрать контроллер, чтобы получить доступ к нижней стороне кнопок, где производится чистка для восстановления их первоначальной работоспособности. Для выполнения этой процедуры рекомендуется ознакомиться с двумя предыдущими руководствами по замене аккумулятора и джойстика контроллера.
Шаг 1
Переверните контроллер, чтобы открыть крышку отсека аккумулятора.
Используйте отвертку J000, чтобы выкрутить винт, фиксирующий крышку аккумуляторного отсека.
Шаг 2

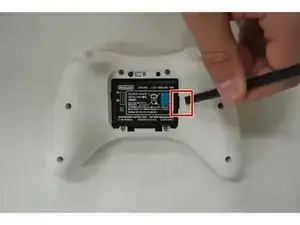

Извлеките аккумулятор, вставив пластиковую лопатку в небольшой зазор в правом нижнем углу аккумулятора.
Используйте лопатку как рычаг, чтобы поддеть и вынуть аккумулятор из отсека.
Шаг 3

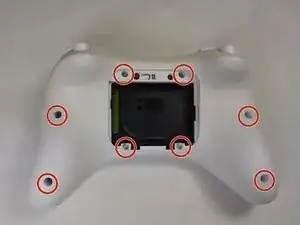

Выверните восемь винтов Y0 длиной 5,5 мм.
Шаг 4

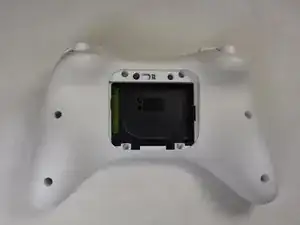

После удаления всех винтов аккуратно разъедините и снимите нижнюю половину корпуса контроллера с верхней половины.

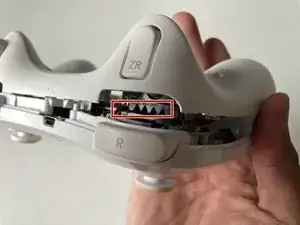

Если при разъединении корпусов вы чувствуете сопротивление, используйте лопатку, чтобы отсоединить контактные узлы левого и правого триггеров от нижней части корпуса.
Шаг 5

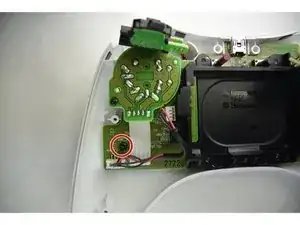

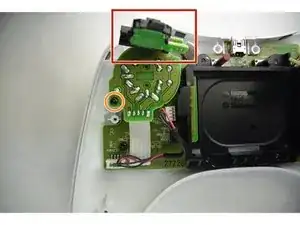

Отодвиньте правый триггер и датчик в сторону.
Выверните винт JIS #0 длиной 4 мм.
Шаг 6

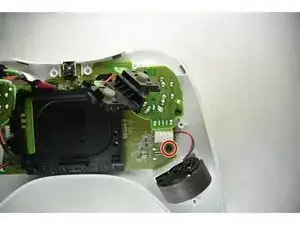

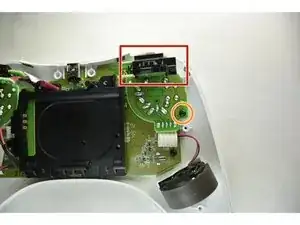

Отодвиньте левый триггер и датчик в сторону.
Выверните винт JIS #0 длиной 4 мм.
Шаг 7

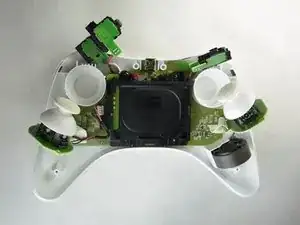

Извлеките джойстики и плату от контроллера из корпуса.
Шаг 8

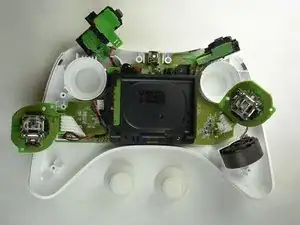

Аккуратно снимите резиновые накладки стиков с электронных подшипников, чтобы извлечь джойстики.
Шаг 9

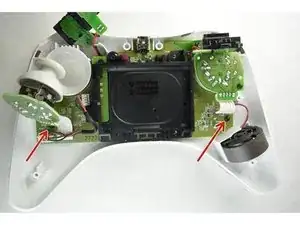

После снятия джойстиков найдите винты с левой и правой стороны контроллера (выделены на фото) и используйте насадку J0, чтобы выкрутить эти винты длиной 4 мм. Это позволит извлечь плату контроллера.
Шаг 10

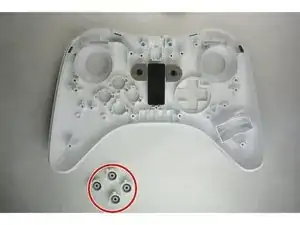

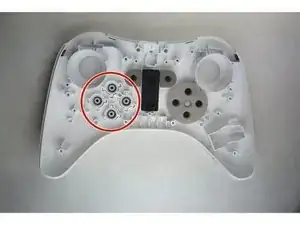

После удаления этих двух винтов можно вынуть плату из корпуса контроллера. Теперь перейдите к передней панели контроллера. Снимите кнопки и полностью протрите их изопропиловым спиртом и ватной палочкой. Отложите для высыхания на несколько минут.
Шаг 11

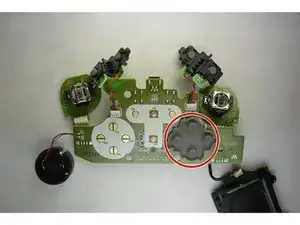

Снимите резиновые накладки (обведены на фото) с датчиков ABXY на плате управления, извлечённой из корпуса.
Шаг 12
Тщательно протрите резиновую накладку спиртом и ватной палочкой. С помощью баллона со сжатым воздухом очистите контактные датчики (выделены красным кружком).
Заключение
Для сборки устройства выполните все шаги в обратном порядке.
Перевод руководства с ifixit.com
