Замена D-кнопки на игровом контроллере Nintendo Wii U Pro

Переверните контроллер, чтобы открыть крышку отсека батареи.

Используйте отвёртку J000, чтобы выкрутить винт, фиксирующий крышку батарейного отсека.

Достаните батарею из контроллера, вставив пластиковую лопатку в небольшой зазор в нижнем правом углу батареи.

Используйте лопатку как рычаг, чтобы поддеть и извлечь батарею из отсека.

Выкрутите восемь винтов Y0 длиной 5,5 мм.

После удаления всех винтов осторожно разъедините нижнюю половину корпуса контроллера и снимите её с верхней половины.

Если при разъединении корпусов ощущается сопротивление, используйте лопатку, чтобы отделить блоки контактов левых и правых триггеров от нижней части корпуса.

Отведите в сторону правый триггер и его датчик.

Выкрутите винт JIS #0 длиной 4 мм.

Отведите в сторону левый триггер и его датчик.

Выкрутите винт JIS #0 длиной 4 мм.

Извлеките джойстики и материнскую плату из корпуса контроллера.

Осторожно потяните резиновые накладки джойстиков вверх, чтобы снять их с электронных подшипников и удалить джойстики.

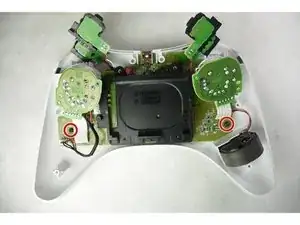

Найдите два винта материнской платы длиной 4 мм, обозначенные красным кружком, с помощью отвёртки J0.

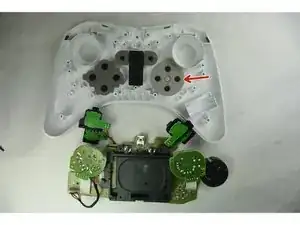

Извлеките материнскую плату и подключённые к ней компоненты. Резиновую прокладку D-кнопки на изображении указывает красная стрелка.

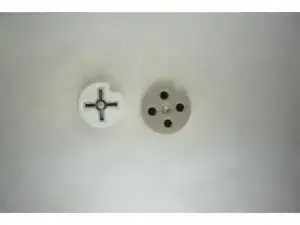

Удалите резиновую прокладку и кнопку D-кнопки. D-кнопку можно заменить на новую или очистить для улучшения состояния.
