Замена разъёма для наушников в контроллере PowerA Fusion для Xbox One
Разъём для наушников в контроллере PowerA Fusion для Xbox One позволяет подключать наушники к контроллеру для прослушивания звука или общения с другими игроками. Этот ремонт потребуется, если разъём для наушников перестал воспроизводить звук или принимать аудиосигнал. В этом руководстве показано, как заменить разъём для наушников в контроллере. Во время ремонта потребуется выполнить пайку.
Шаг 1

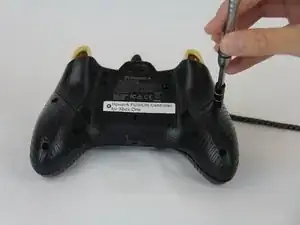

Отверните (9) девять винтов длиной 9,2 мм (обведены красным) крестовой отверткой JIS #1.

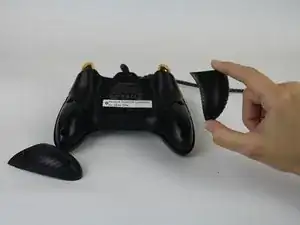

Снимите две нижние пластиковые накладки-ручки.
Шаг 2

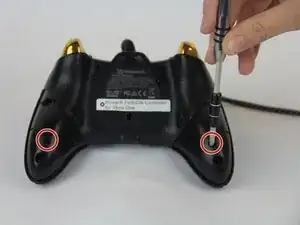

Отверните (2) два винта длиной 9,2 мм (обведены красным) крестовой отверткой JIS #1.

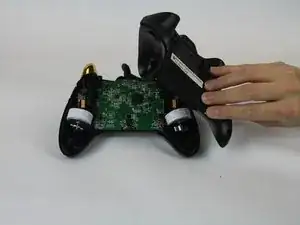

Снимите заднюю крышку контроллера, как показано на изображении (2) два.
Шаг 3

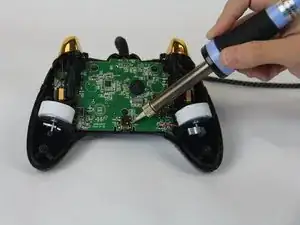

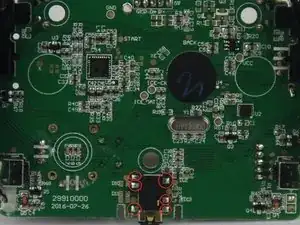

Разпаяйте паяные соединения, которые соединяют разъём для наушников с материнской платой (обведены красным).
Это руководство покажет, как паять и распаивать соединения.
Удалите разъём для наушников и отложите его в сторону.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
