PDP Victrix Pro BFG Замена батареи и триггера

Консоли

Если у Вас возникают проблемы с включением контроллера PDP Victrix Pro BFG или неисправности триггеров, это руководство поможет. В этом руководстве показано, как открыть контроллер, заменить батареи и заменить триггеры. Если у Вас возникнут дополнительные проблемы или потребуется починка чего-либо ещё, связанного с этим контроллером, пожалуйста, посетите нашу страницу с устранением неполадок.

Шаг 1

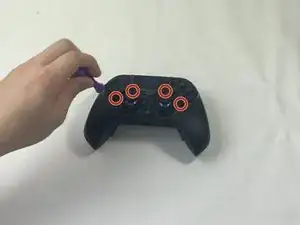

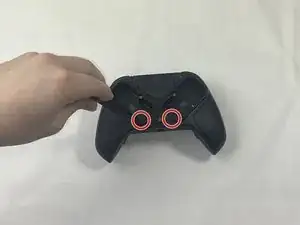

Используйте фиолетовый инструмент Module Swap Tool, который поставляется с устройством, чтобы отвинтить 4 шестигранных винта.

Снимите модули джойстика/кнопок с контроллера.

Шаг 2

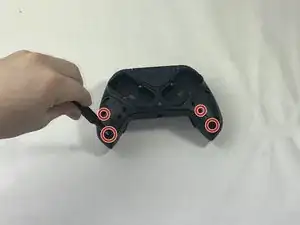

Удалите винты из каждого отсека модуля, используя бит PH0 или J1.

Шаг 3

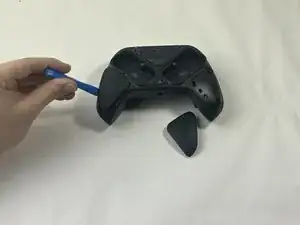

С помощью инструмента для вскрытия iFixit аккуратно подденьте две боковые ручки.

Используя бит отвертки PH0 или J1 диаметром 4 мм или меньше, снимите винты, расположенные в нижних внешних углах.

Шаг 4

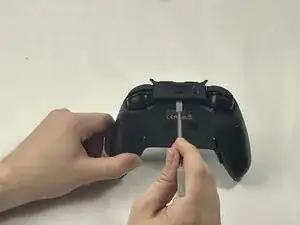

Переверните контроллер на другую сторону так, чтобы этикетка на дне была обращена вверх.

Шаг 5

Переверните контроллер так, чтобы порт для зарядки был обращён к Вам.

С помощью лопатки аккуратно подденьте переднюю часть корпуса.

Шаг 6

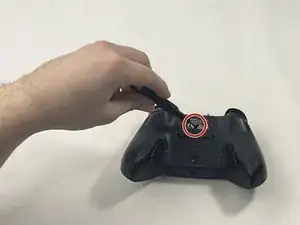

Переверните контроллер так, чтобы он оказался вверх дном, но порт для зарядки всё ещё был обращён к Вам.

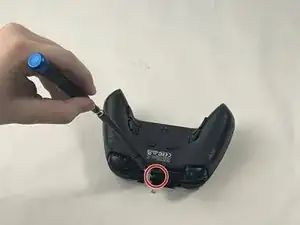

В центре теперь открывшейся части будет скрытый серебряный винт.

Используйте гибкую часть, прикреплённую к отвертке, чтобы снять этот винт.

Теперь, когда всё ослаблено, аккуратно раздвиньте корпус контроллера по пазам.

Шаг 7

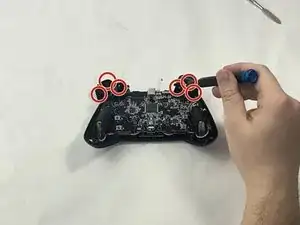

Используя отвертку с меньшей головкой, удалите по три винта с каждого триггера.

Снимите триггеры.

Шаг 8

С помощью отвертки удалите два винта в двух нижних углах.

Используя лопаточную лопатку, аккуратно приподнимите печатную плату.

Шаг 9

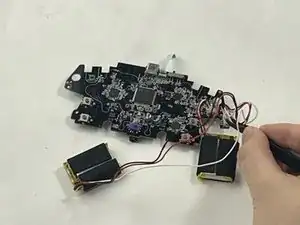

Чтобы извлечь батареи, используйте пинцет, чтобы аккуратно отсоединить батареи от печатной платы.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
