Замена аналогового джойстика контроллера PowerA Fusion для Xbox One

Консоли

Когда речь идет о контроллере, производительность аналоговых джойстиков имеет решающее значение, и когда они выходят из строя, контроллер становится бесполезным для многих игр и приложений. Нормально, что аналоговый джойстик теряет производительность со временем из-за использования, но вместо того чтобы просто выбросить его, подумайте о том, чтобы предпринять несколько шагов для его ремонта и сэкономить на покупке нового. Этот гид по замене описывает необходимое оборудование и шаги, которые нужно предпринять, чтобы разобрать и отремонтировать аналоговый джойстик контроллера PowerA Fusion для Xbox One. Обратите внимание, что для замены аналогового джойстика требуется пайка и распайка, поэтому нужен опыт с паяльником и оплёткой для распайки.

Шаг 1

Удалите (9) девять винтов 9.2 мм с помощью отвертки JIS #1.

Снимите две нижние накладки контроллера.

Шаг 2

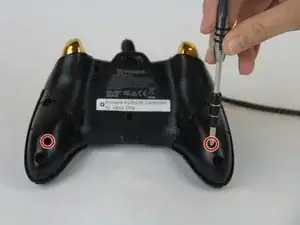

Удалите оставшиеся (2) два винта 9.2 мм, крепящие заднюю крышку, с помощью отвертки JIS #1.

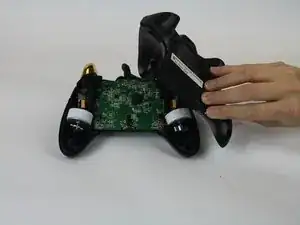

Осторожно поднимите и снимите заднюю крышку контроллера.

Шаг 3

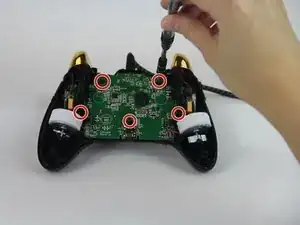

Осторожно удалите (5) пять винтов 9.2 мм, крепящих материнскую плату, с помощью отвертки JIS #1.

Поднимите материнскую плату и положите её лицом вверх справа от передней панели контроллера.

Шаг 4

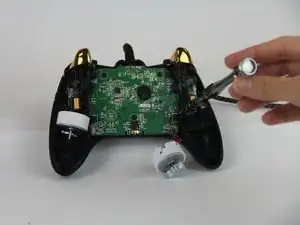

Удалите (4) четыре винта 9.2 мм, которые крепят материнскую плату к контроллеру.

Удалите материнскую плату с лицевой панели контроллера.

Шаг 5

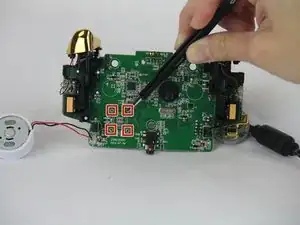

Используя пинцет, отсоедините (4) четыре металлических зубца аналогового джойстика.

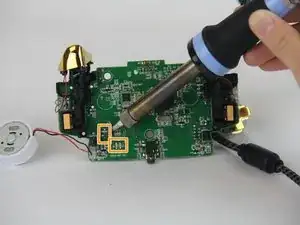

Используйте паяльник и оплётку для распайки, чтобы отпаять модуль датчика аналогового джойстика от задней стороны материнской платы.

Установите новый модуль датчика аналогового джойстика и припаяйте его обратно.

Используйте руководство Как паять и распаивать соединения на iFixit, чтобы помочь с распайкой и пайкой модуля дат

Перевод руководства с ifixit.com
