Замена разъёма для наушников PDP Victrix Pro BFG

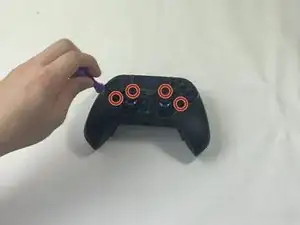

Используйте пурпурный инструмент для замены модулей, который входит в комплект устройства, чтобы открутить 4 шестигранные винта.

Удалите модули джойстика/кнопок из контроллера.

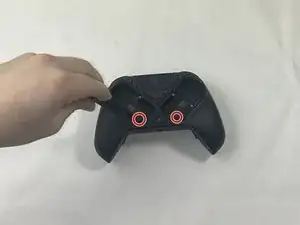

Удалите два винта из отсеков модулей.

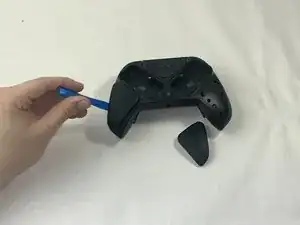

С помощью инструмента для открытия iFixit аккуратно подденьте боковые грips.

Используя отвертку с головкой около 2 мм, удалите винты, расположенные в нижних внешних углах.

Переверните контроллер другой стороной так, чтобы наклейка на дне была обращена вверх.

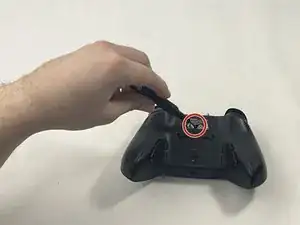

На наклейке есть круглая иконка; она показывает местоположение одного винта.

Используя ту же настройку головки отвертки из предыдущего шага, удалите винт.

Переверните контроллер так, чтобы разъём для зарядки контроллера был направлен на вас.

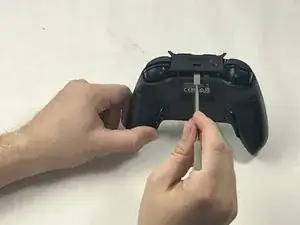

С помощью лопатки аккуратно подденьте передний компонент.

Переверните контроллер, чтобы он оказался вверх дном, но разъём для зарядки всё ещё был обращён на вас.

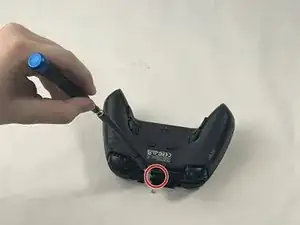

В центре теперь открытой части будет скрытый серебряный винт.

Используйте гибкий элемент, присоединённый к отвертке, чтобы удалить этот винт.

Теперь, когда всё ослаблено, аккуратно подденьте контроллер по швам.

С помощью отвертки с меньшей головкой удалите три винта с каждого спускового механизма.

Удалите спусковые механизмы.

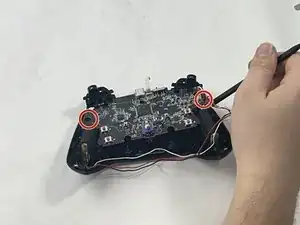

С помощью отвертки удалите два винта в нижних двух углах.

С помощью лопатки с алебардой аккуратно подденьте печатную плату.

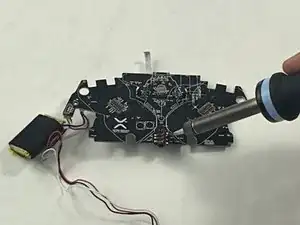

С помощью паяльника удалите
