Замена лицевой панели PowerA Spectra Infinity Enhanced

Консоли

Используйте это руководство для замены/удаления лицевой панели контроллера Xbox Power A Spectra Infinity Enhanced.


Лицевая панель может потребовать замены, если она треснута, повреждена или поцарапана. Пожалуйста, убедитесь, что контроллер не подключен перед разборкой.

Шаг 1

Переверните контроллер, чтобы задняя часть была направлена вверх.

Шаг 2

Удалите восемь винтов по 10 мм с задней стороны контроллера с помощью отвертки Philips #0.

Шаг 3

Разблокируйте фиксаторы триггера перед удалением задней панели.

Это облегчит снятие панели.

Используйте пальцы и аккуратно снимите заднюю панель.

Шаг 4

Удалите два винта по 10 мм, соединяющих материнскую плату с лицевой панелью, с помощью отвертки Philips #0.

Шаг 5

Используйте руку, чтобы отделить материнскую плату от лицевой панели.

Шаг 6

Удалите кнопки с лицевой панели (d-pad, кнопки действий, старт/выбор и т.д.).

Шаг 7

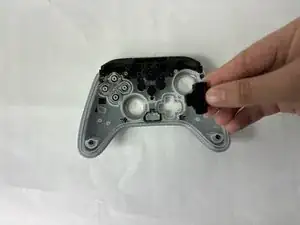

Удалите два винта по 10 мм, удерживающих бампер на лицевой панели, с помощью отвертки Philips #0.

Шаг 8

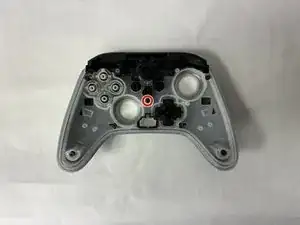

Удалите один винт по 7,9 мм, удерживающий бамперы на лицевой панели, с помощью отвертки Philips #0.

Шаг 9

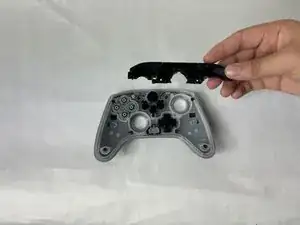

Используйте руку, чтобы отделить лицевую панель от бамперов.

Заключение

Для повторной сборки вашего устройства следуйте этим

Перевод руководства с ifixit.com
