Общее распиновка кабеля DualShock 2
У меня был контроллер DualShock с оборванными проводами, но я не мог найти, как подключить каждый провод на этой плате, которая, по-видимому, является CHS-401, поэтому я потрудился выяснить это и здесь результат.
Надеюсь, это кому‑то поможет.
Шаг 1

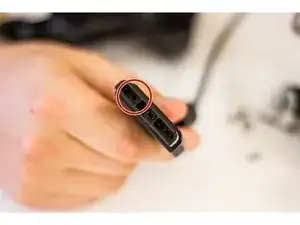

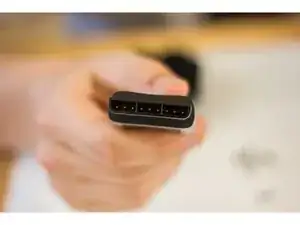

Сначала убедитесь, что разъём подключения вашего контроллера (беспроводного или проводного) имеет все контакты.
Если у вас проводной контроллер (контроллер с кабелем, который подключается напрямую к консоли), попробуйте сгибать кабель в разных направлениях. Это может восстановить разорванные соединения внутри кабеля и быть временным решением.
Шаг 2

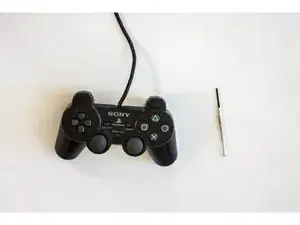

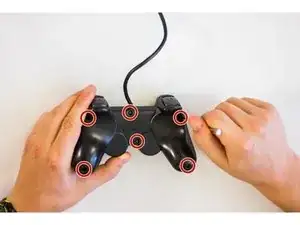

Переверните контроллер и снимите все 6 винтов с нижней части корпуса.
Шаг 3

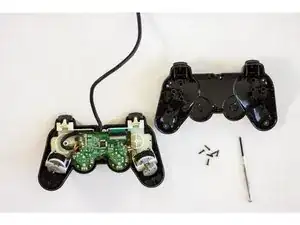

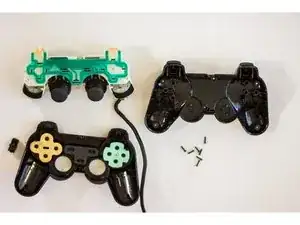

После снятия винтов аккуратно разомкните корпус контроллера руками.
Снимите винт, фиксирующий печатную плату.
Шаг 4

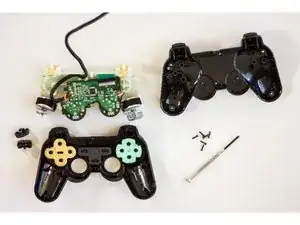

Осторожно извлеките печатную плату из передней крышки контроллера.
Шаг 5

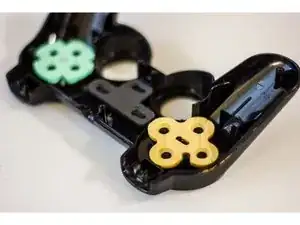

Проверьте резиновые контакты на наличие посторонних частиц, которые могут мешать чёрным контактным площадкам. Они формируют электрическое соединение с платой и могут не соприкасаться должным образом.
Шаг 6

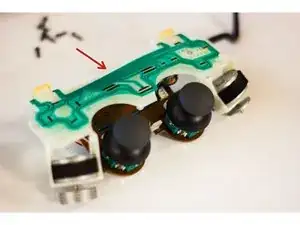

Осмотрите гибкую плату триггеров на наличие грязи или мусора, которые могут мешать работе резиновой кнопки.
Шаг 7

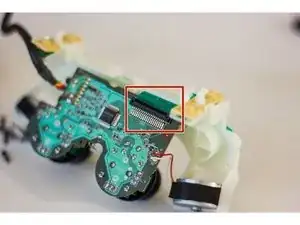

Проверьте соединение гибкой платы триггеров с основной печатной платой контроллера.
Шаг 8
Если предыдущие шаги выполнены, а кнопки всё ещё не работают, рассмотрите возможность замены основной печатной платы или гибкой платы триггеров.
Шаг 9
Соберите устройство в обратном порядке. Подключите контроллер к консоли и проверьте, сработал ли ремонт.
Шаг 10

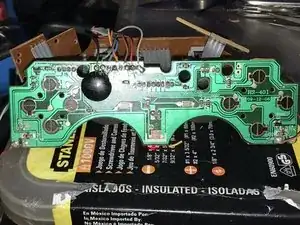

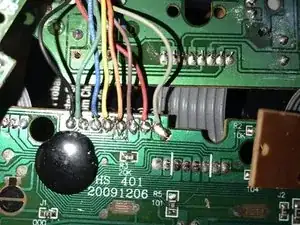

Вот как всё должно быть подключено.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
