Замена джойстика правого Joy-Con 2

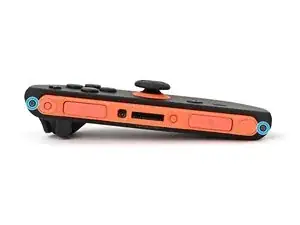

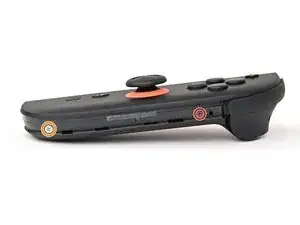

Используйте отвёртку «треугольник» Y00, чтобы выкрутить два чёрных винта длиной 3.1 мм на левой кромке контроллера.

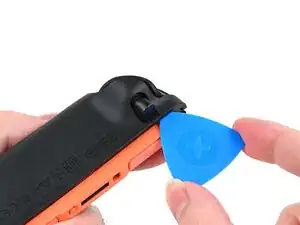

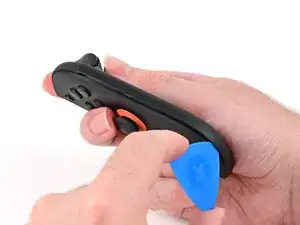

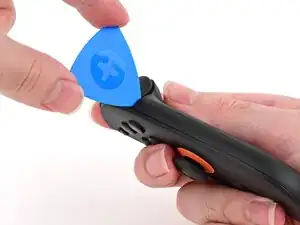

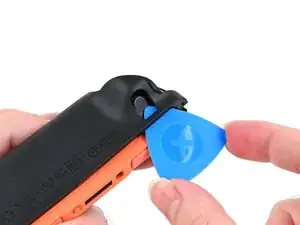

Вставьте медиатор для вскрытия в зазор под кнопкой бампера с правой стороны контроллера, направив остриё медиатора вниз.

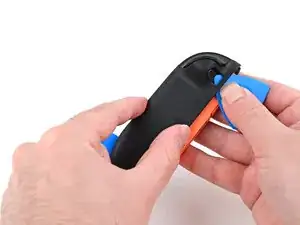

Подденьте, чтобы слегка приподнять пластиковую полоску, идущую по правому краю контроллера.

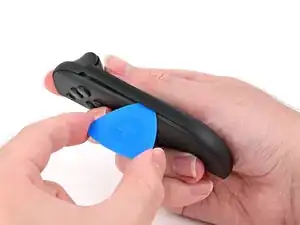

Проведите медиатором по кругу к передней части контроллера.

Протолкните медиатор вдоль пластиковой полоски, чтобы разъединить защёлки и клей, фиксирующие её к корпусу контроллера.

Подденьте нижний край пластиковой полоски, применяя медленную, равномерную силу.

Повторяйте это вдоль всей длины полоски, пока она полностью не отойдёт.

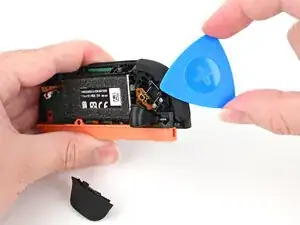

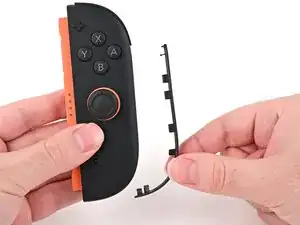

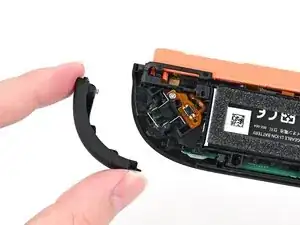

Снимите пластиковую полоску.

Выверните два винта на правой кромке контроллера:

Один чёрный винт «треугольник» Y00 длиной 3.1 мм

Один серебристый винт JIS 00 длиной 3.0 мм

В крайнем случае можно использовать крестовую отвёртку, но вы рискуете повредить или срезать винт. Надавливайте на отвёртку сильно и поворачивайте медленно. Часто смена отвёртки помогает, даже если они одинакового размера.

Пока не пытайтесь снять заднюю крышку.

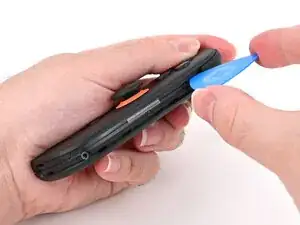

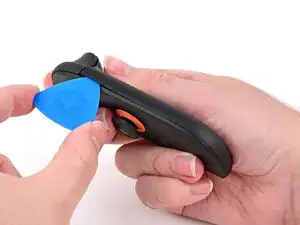

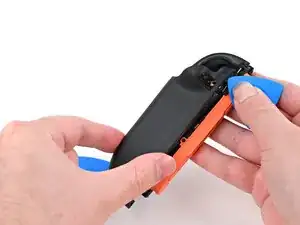

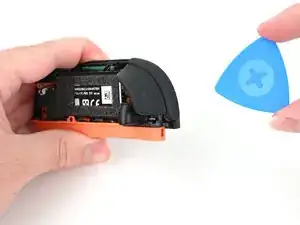

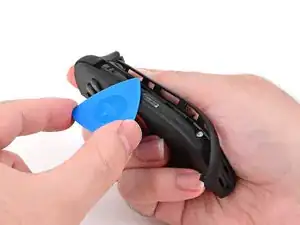

Вставьте медиатор в зазор между передней и задней половинами контроллера с правой стороны.

Проведите медиатором вниз, чтобы освободить защёлки.

Оставьте медиатор у нижней кромки правой стороны контроллера, прямо перед его изгибом.

Медиатор выпадет после снятия задней крышки. Если он выпадёт раньше, вставьте его обратно, чтобы держать половинки раздельно.

Держите контроллер вверх ногами.

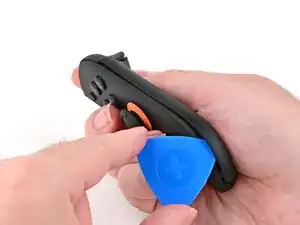

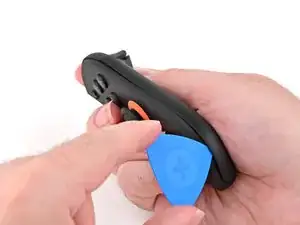

Вставьте кончик другого медиатора рядом с кнопкой сброса в верхней части контроллера.

Используйте медиатор, чтобы нажать кнопку сброса через зазор.

Задняя крышка соединена с контроллером кабелем внизу. Пока не снимайте её полностью.

Удерживая кнопку сброса медиатором, другой рукой сдвиньте заднюю крышку вниз, чтобы освободить защёлки, фиксирующие её на корпусе.

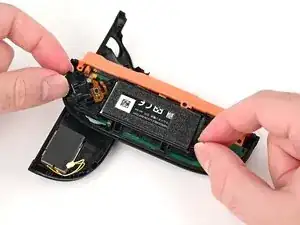

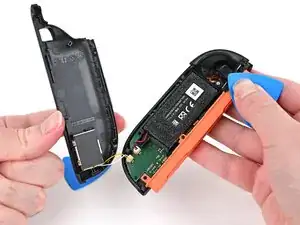

Откройте заднюю крышку.

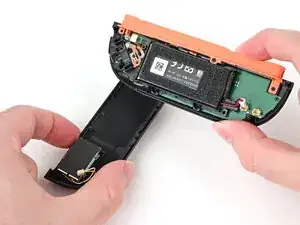

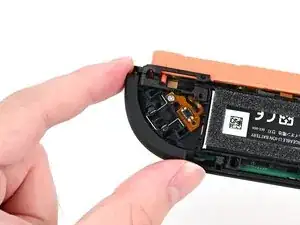

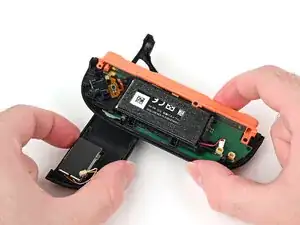

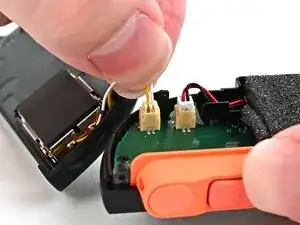

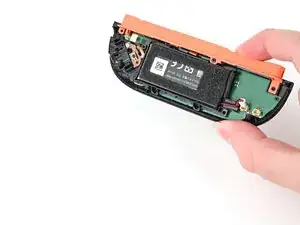

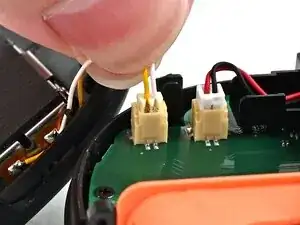

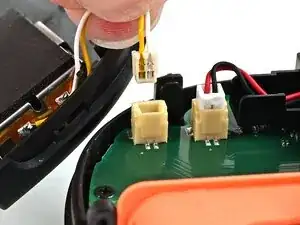

Крепко возьмите два провода (жёлтый и белый) над разъёмом моторчика вибрации, расположенным внизу платы контроллера, и выньте бежевый разъём из гнезда.

Тяга за кабель не повредит его, но не засовывайте ногти в пластиковую изоляцию.

Снимите заднюю крышку.

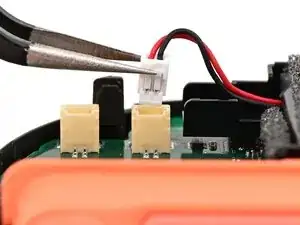

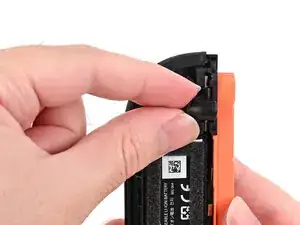

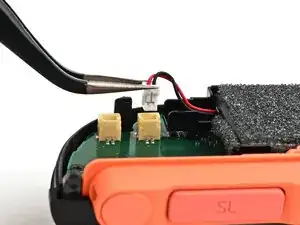

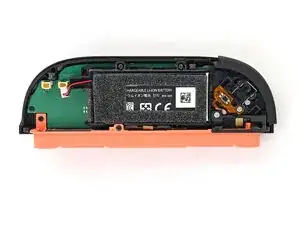

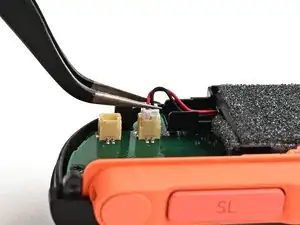

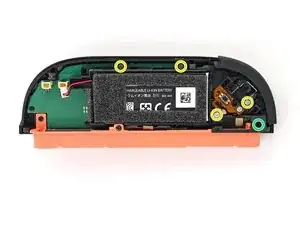

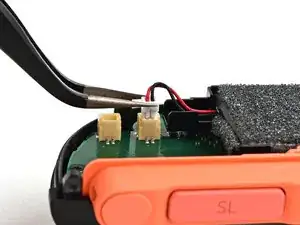

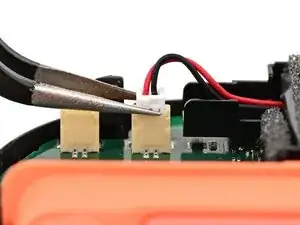

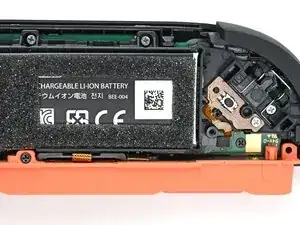

Используйте пинцет или пальцы, чтобы крепко схватить белый JST‑разъём кабеля аккумулятора и тянуть строго от гнезда, чтобы отключить его.

Как только разъём немного приподнимется, переместите пальцы/пинцет под верхний выступ разъёма, чтобы улучшить захват.

Если ваш JIS 00 отвёртка может добраться до винта под кнопкой триггера, этот шаг можно пропустить.

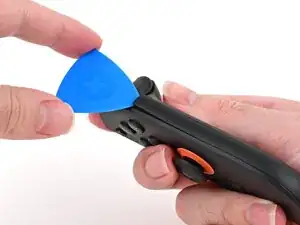

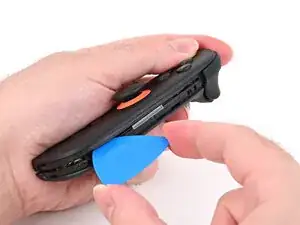

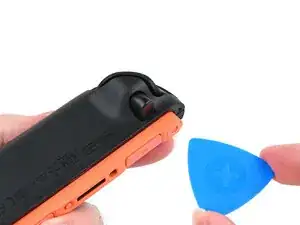

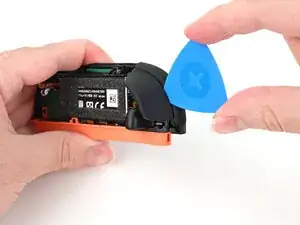

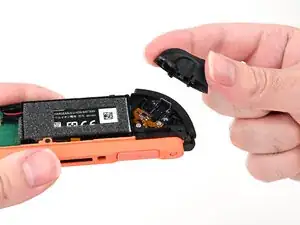

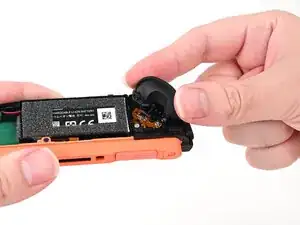

Вставьте медиатор между бампером (R) и триггером (ZR) в верхней части контроллера.

С помощью медиатора отожмите триггер от бампера, пока он не отскочит с контроллера.

Можно слегка удерживать кнопку ZR пальцем, чтобы она не отлетела.

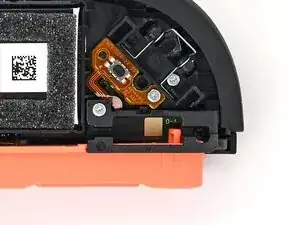

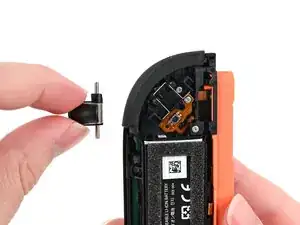

Поднимите кнопку сброса и снимите её.

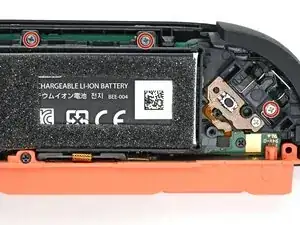

Используйте отвёртку JIS 00, чтобы выкрутить пять винтов, фиксирующих среднюю рамку:

Четыре серебристых винта длиной 3.9 мм

Один чёрный винт длиной 6.2 мм

Легко прижмите среднюю рамку на месте.

Снимите кнопку бампера (R), сорвав её с монтажных штырей, и удалите её.

При снятии этой кнопки средняя рамка слегка приподнимется.

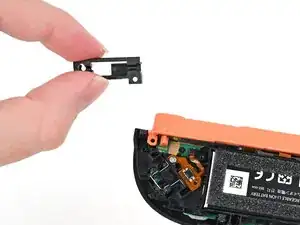

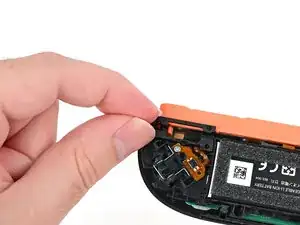

Поднимите крепление кнопки сброса и снимите его.

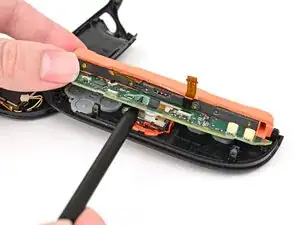

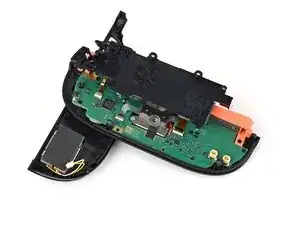

Используйте заднюю крышку, чтобы подпереть контроллер во время работы.

Кнопки на передней части контроллера должны опираться на выступ задней крышки, чтобы удерживать его в стабильном положении.

Переверните среднюю рамку контроллера так, чтобы она опиралась на внутренний край Joy‑Con (край с кнопками-плечами).

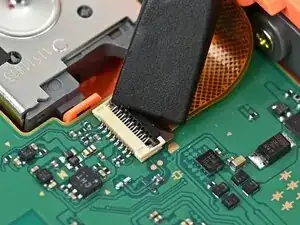

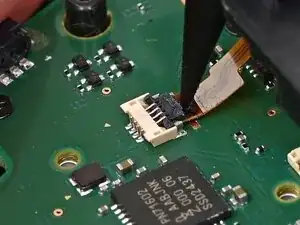

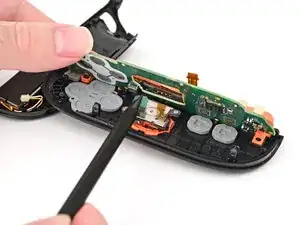

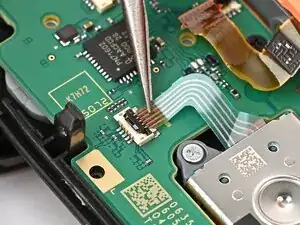

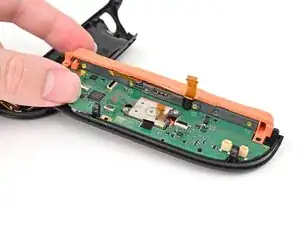

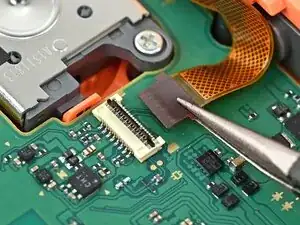

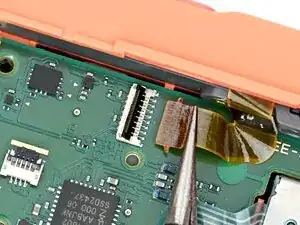

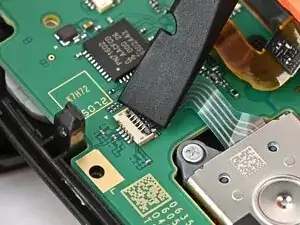

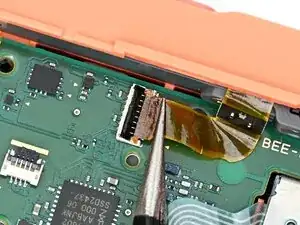

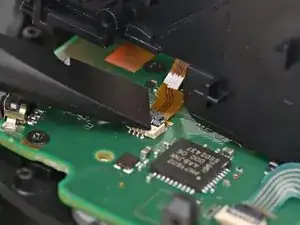

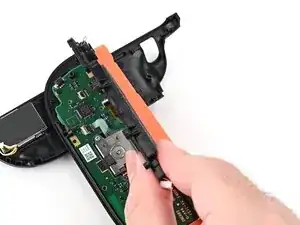

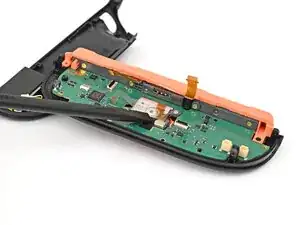

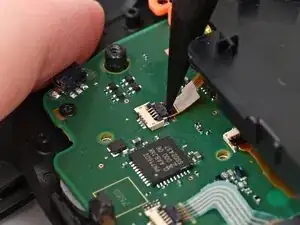

Используйте острый конец лопатки, чтобы отогнуть фиксирующую защёлку на ZIF‑разъёме кабеля средней рамки, расположенном на плате контроллера.

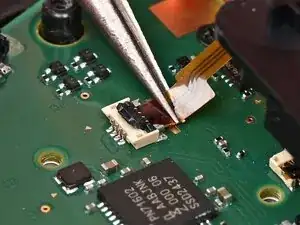

Используйте пинцет или пальцы, чтобы аккуратно вытянуть кабель из его гнезда.

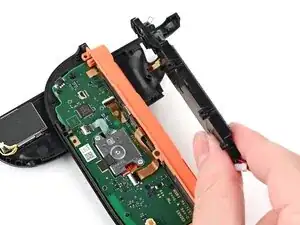

Поднимите и снимите среднюю рамку.

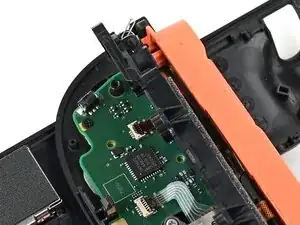

Повторите эту процедуру, чтобы отключить оставшиеся три ZIF‑разъёма на плате контроллера.

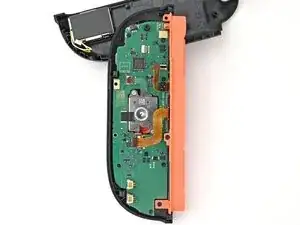

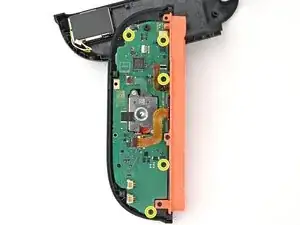

Используйте отвертку JIS 00, чтобы выкрутить пять чёрных винтов длиной 3.1 мм, фиксирующих плату к контроллеру.

Вставьте острие лопатки между платой и контроллером, рядом с гнездом разъёма аккумулятора.

Подденьте плату достаточно, чтобы схватить её край кончиками пальцев.

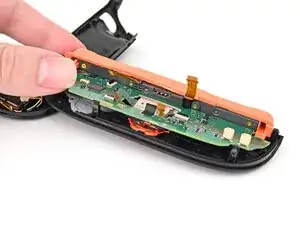

Поднимите плату за её внешние кромки примерно под углом 45 градусов, чтобы она больше не блокировалась узлом джойстика.

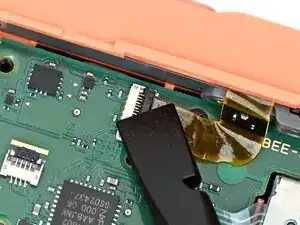

Убедитесь, что чёрная лента полностью отслоена от задней части модуля джойстика. Работайте медленно, чтобы не порвать ленту.

Снимите плату.

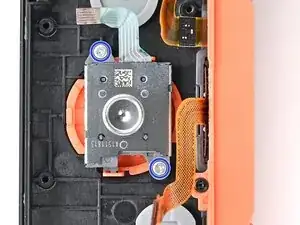

Используйте отвертку JIS 00, чтобы выкрутить два серебристых винта длиной 3.9 мм, фиксирующих джойстик.

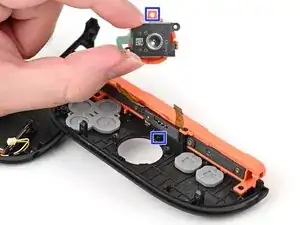

Поднимите и снимите джойстик.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать консоль обратно.

Совместите вырез в пластиковой рамке джойстика с штифтом на контроллере.

Установите джойстик в контроллер. Аккуратно пошевелите джойстик, чтобы убедиться, что он полностью сел на место.

Используйте отвертку JIS 00, чтобы установить два серебристых винта длиной 3.9 мм, фиксирующих джойстик.

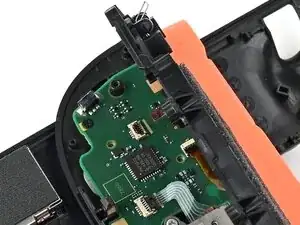

Опустите плоскую сторону платы в контроллер под углом.

Используйте лопатку, чтобы согнуть ленточный кабель джойстика так, чтобы он был перпендикулярен джойстику.

Опустите плату так, чтобы ленточный кабель джойстика прошёл через вырез для джойстика в плате. Убедитесь, что плата располагается под фиксирующей защёлкой рамки.

Сдвиньте плату к внутреннему краю контроллера (сторона с кнопками‑плечами), чтобы предотвратить её столкновение с модулем джойстика.

Опустите плату в рамку.

Используйте палец или плоский конец лопатки, чтобы прижать чёрную ленту к задней части модуля джойстика.

Используйте отвертку JIS 00, чтобы установить пять чёрных винтов длиной 3.1 мм, фиксирующих плату к контроллеру.

Убедитесь, что защёлка ZIF‑разъёма кабеля джойстика отогнута вверх.

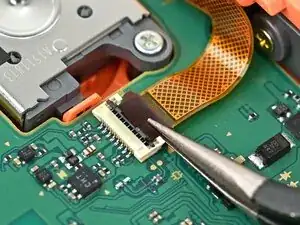

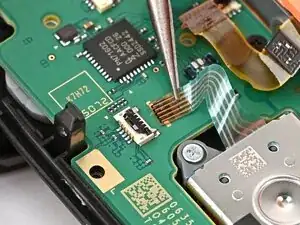

Вставьте ленточный кабель джойстика в его ZIF‑разъём до полного посадочного положения.

Коричневая часть кабеля должна доходить до золотой линии на плате.

Используйте палец или лопатку, чтобы опустить защёлку вниз и зафиксировать кабель.

Убедитесь, что запирающая планка поднята на ZIF‑разъёме кабеля разъёма Joy‑Con.

Вставьте гибкий кабель разъёма Joy‑Con в его ZIF‑разъём до упора.

Используйте палец или лопатку, чтобы опустить запирающую планку и зафиксировать кабель.

Повторите эту процедуру для ZIF‑разъёма кнопки плеча. Кабель полностью вставлен, когда его коричневые «крылья» находятся в выемках по обеим сторонам разъёма.

Этот разъём может быть капризным — возможно, придётся удерживать планку открытой или фиксировать кабель при закрытии планки.

Убедитесь, что запирающая планка поднята на ZIF‑разъёме кабеля средней рамки.

Позиционируйте среднюю рамку так, чтобы её гибкий кабель совпал с гнездом на плате.

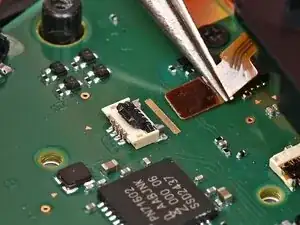

Запрессуйте гибкий кабель в разъём, перемещая среднюю рамку. При необходимости используйте пинцет, чтобы плотно зафиксировать кабель. Более тёмная коричневая метка на конце кабеля должна совпадать с золотой линией на плате.

Выравняйте две пружины на бампере по их двум стойкам на средней рамке и нажмите бампер на место.

Бампер удерживается передней оболочкой контроллера. Если он выпадает, убедитесь, что он полностью установлен в оболочке.

Используйте отвёртку JIS 00, чтобы установить три серебристых винта длиной 3,9 мм, фиксирующие среднюю рамку.

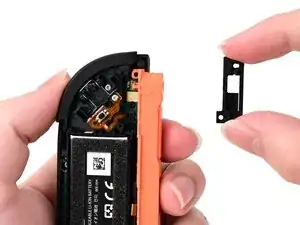

Выравняйте монтажную скобу кнопки сброса с отверстиями для винтов и нажмите её в рамку до щелчка.

Угол с выступающим квадратом должен быть обращён к батарее.

Используйте отвёртку JIS 00, чтобы установить два винта, фиксирующие скобу кнопки сброса.

Один серебристый винт длиной 3,9 мм

Один чёрный винт длиной 6,2 мм

Если вы оставили кнопку триггера на месте, пропустите этот шаг.

Совместите кнопку триггера с верхней частью контроллера так, чтобы гравировка «ZR» была обращена наружу.

Установите кнопку триггера на её металлическую пружину. Убедитесь, что ножки пружины правильно расположены в каналах на средней рамке.

Плотно нажмите на кнопку триггера, чтобы защёлкнуть её на месте.

Проверьте, не сместился ли металлический стабилизатор. Если он сместился, снимите триггер, верните его на место и повторите установку.

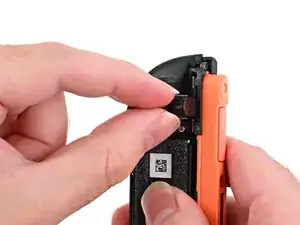

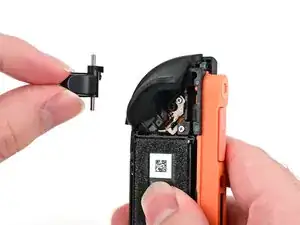

Удерживайте кнопку сброса так, чтобы её гладкая поверхность была перпендикулярна контроллеру.

Вставьте кнопку сброса в её скобу.

Если при нажатии кнопки выпускной штифт не выступает из контроллера, кнопка установлена неправильно. Переустановите или переверните кнопку и попробуйте снова.

Совместите разъём батареи с его гнездом на плате.

Нажмите на разъём до полного села.

Совместите разъём вибромотора с его гнездом на нижнем краю платы и нажмите вниз до полного соединения.

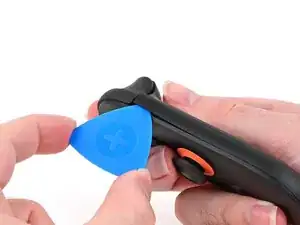

Используйте медиатор для открытия, чтобы прижать и удерживать кнопку сброса.

Установите заднюю крышку на корпус контроллера так, чтобы вырез для кнопки сброса был чуть ниже самой кнопки.

Кнопка сброса удерживается вниз, когда выпускной штифт выступает из рамки. Если кнопка сбрасывается, верните её на место и попробуйте снова.

Нажмите и сдвиньте заднюю крышку вверх, пока вырез для кнопки сброса не совместится с кнопкой.

Убедитесь, что провода вибромотора (жёлтый и белый) полностью внутри рамки.

Удалите медиатор для открытия.

Установите два винта на правом краю контроллера:

Один чёрный винт Y00 три‑точечный длиной 3,1 мм

Один серебристый винт JIS 00 длиной 3,0 мм

Совместите защёлки на пластиковой планке с вырезами на правом краю корпуса контроллера.

Вставьте защёлки на нижнем крае в первую очередь, затем вставьте остальные, чтобы планка села заподлицо.

Используйте отвёртку Y00 три‑точечную, чтобы установить два чёрных винта длиной 3,1 мм на левом краю контроллера.
