Замена джойстика Joy-Con 2 (левый)

Используйте трёхзубую отвёртку Y00, чтобы выкрутить два чёрных винта длиной 3,1 мм на правом крае контроллера.

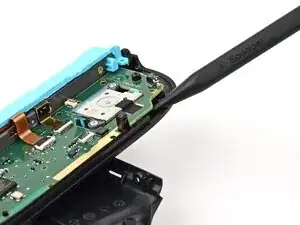

Вставьте медиатор для вскрытия в зазор под кнопкой бампера с левой стороны контроллера, направив острие медиатора вниз.

Подденьте, чтобы слегка приподнять пластиковую планку, идущую вдоль левого края контроллера.

Проведите медиатором вокруг до передней части контроллера.

Пройдите медиатором вдоль пластиковой планки, чтобы разъединить защёлки и клей, фиксирующие её к корпусу контроллера.

Подденьте нижний край пластиковой планки медленным, равномерным усилием.

Повторяйте поддевание вдоль всей длины планки, пока она полностью не отстанет.

Снимите пластиковую планку.

Снимите два винта на левом крае контроллера:

Один чёрный трёхзубый винт Y00 длиной 3,1 мм

Один серебристый винт JIS 00 длиной 3,0 мм

В крайнем случае можно использовать крестовую отвёртку, но вы рискуете повредить или сорвать шлиц винта. Надавите отвёрткой сильно и крутите медленно. Часто полезно сменить отвёртку, даже если размеры кажутся одинаковыми.

Пока не пытайтесь снимать заднюю крышку.

Вставьте медиатор в зазор между передней и задней половинами корпуса контроллера с его левой стороны.

Проведите медиатором вниз, чтобы отщёлкнуть защёлки.

Оставьте медиатор у нижнего края левой стороны контроллера, прямо перед его закруглением.

Медиатор выпадет, как только задняя крышка будет снята. Если он выпадет раньше, вставьте его обратно, чтобы удерживать половинки разъединёнными.

Держите контроллер вверх дном.

Вставьте остриё другого медиатора рядом с кнопкой сброса в верхней части контроллера.

Используйте медиатор, чтобы нажать кнопку сброса через зазор.

Задняя крышка соединена с контроллером кабелем снизу. Пока не пытайтесь полностью её снять.

Удерживая кнопку сброса медиатором, другой рукой сдвиньте заднюю крышку вниз, чтобы освободить защёлки, фиксирующие её к корпусу.

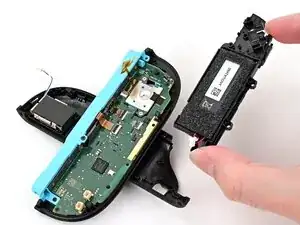

Откройте заднюю крышку.

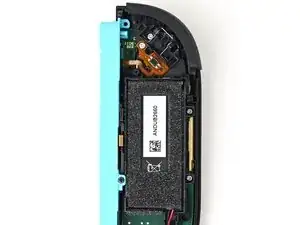

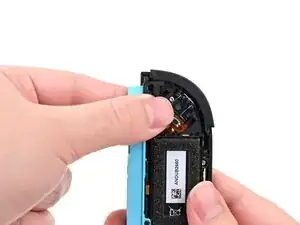

Плотно возьмите два провода (синий и белый) над разъёмом моторчика вибрации, расположенным в нижней части платы контроллера, и вытяните бежевый разъём из гнезда.

Тяну за кабель не повредит его, но не вцепляйтесь ногтями за пластиковую оболочку.

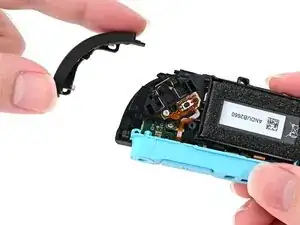

Снимите заднюю крышку.

Используйте пинцет или пальцы, чтобы крепко зажать белый JST‑разъём и потянуть прямо от его гнезда, чтобы отключить его.

После частичного подъёма измените положение пальцев/пинцета под верхней кромкой разъёма, чтобы улучшить захват.

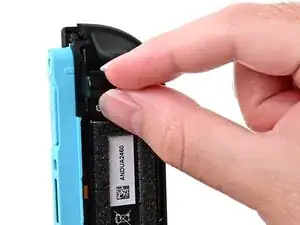

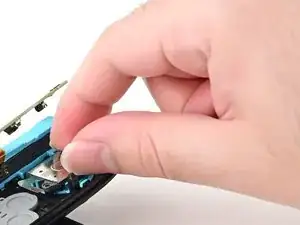

Поднимите кнопку сброса и снимите её.

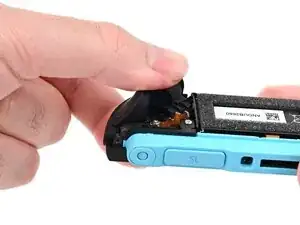

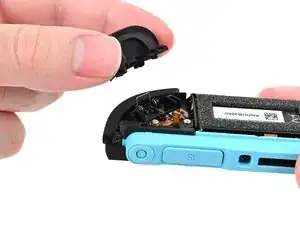

Вставьте медиатор в зазор между кнопками бампера (L) и триггера (ZL) в верхней части контроллера.

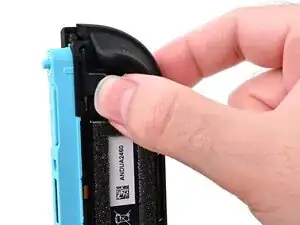

Подденьте кнопку ZL, чтобы отщёлкнуть её и снять.

Можно слегка прижать кнопку ZL пальцем, чтобы она не выскочила.

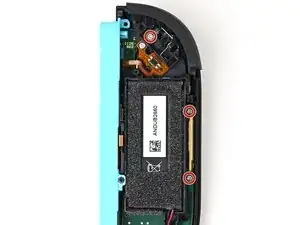

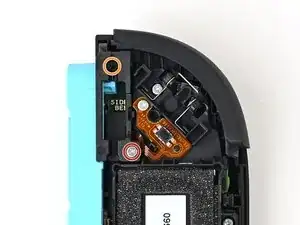

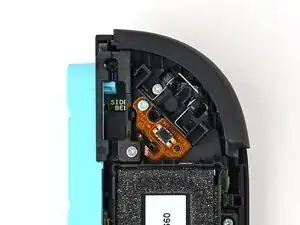

Используйте отвёртку JIS 00, чтобы выкрутить два винта, фиксирующие кронштейн крепления кнопки сброса:

Один серебристый винт длиной 3,9 мм

Один чёрный винт длиной 6,2 мм

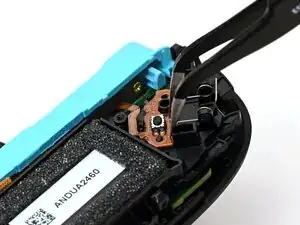

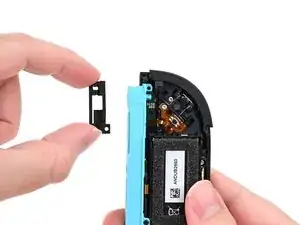

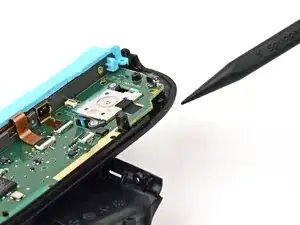

Вставьте медиатор под кронштейн кнопки сброса.

Подденьте его, чтобы снять с контроллера.

Используйте отвертку JIS 00, чтобы выкрутить три серебристых винта длиной 3,9 мм, крепящих среднюю рамку.

Лёгким усилием удерживайте среднюю рамку на месте.

Снимите кнопку-бампер L, оттянув её с монтажных штифтов, и удалите её.

При снятии этой кнопки средняя рамка немного приподнимется.

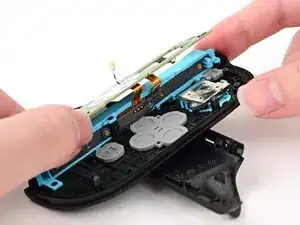

Используйте заднюю крышку как опору для контроллера во время работы.

Кнопки на передней панели контроллера должны опираться на выступ задней крышки, чтобы обеспечить устойчивость.

Используйте отвертку JIS 00, чтобы выкрутить серебристый винт длиной 3,9 мм, крепящий плату кнопки триггера.

Подденьте плату кончиком лопатки и поднимите её, пока она не отщёлкнется.

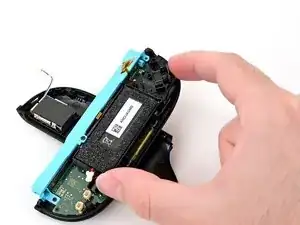

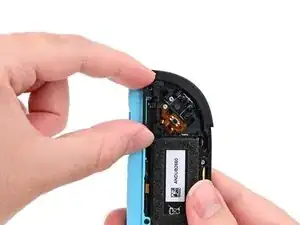

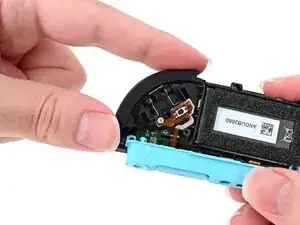

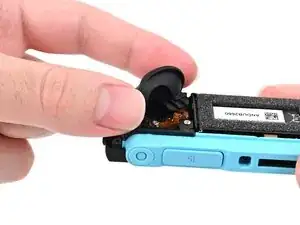

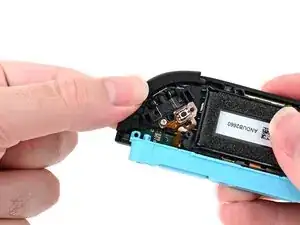

Поднимите и снимите среднюю рамку.

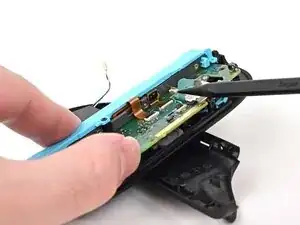

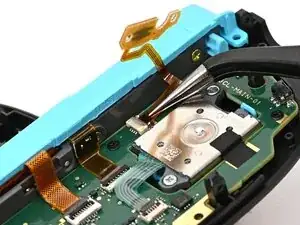

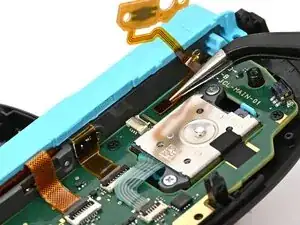

Используйте кончик лопатки, чтобы отогнуть защёлку на ZIF‑коннекторе платы кнопки триггера, расположенном на плате контроллера.

Щипцами или пальцами аккуратно выньте кабель из разъёма.

Снимите плату кнопки триггера.

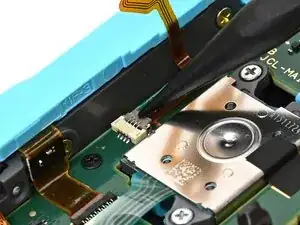

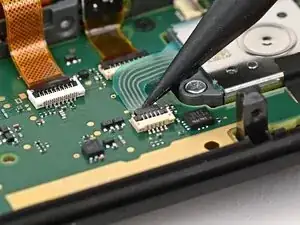

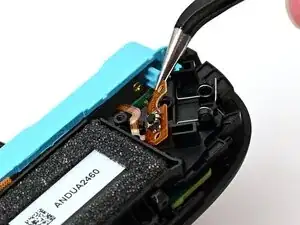

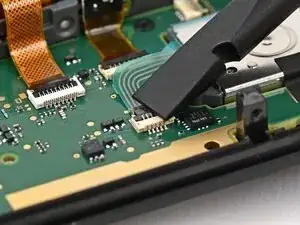

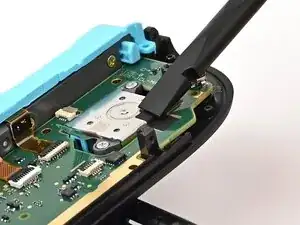

Используйте кончик лопатки, чтобы отогнуть защёлку на ZIF‑коннекторе кабеля джойстика, расположенном в центре платы.

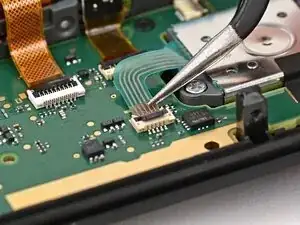

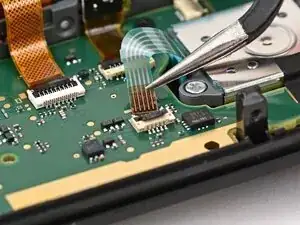

Захватите коричневую часть кабеля пинцетом или пальцами и аккуратно вытяните кабель из разъёма.

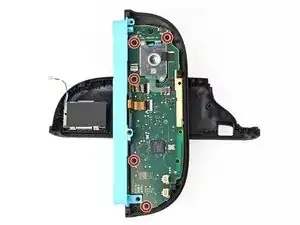

Используйте отвертку JIS 00, чтобы выкрутить пять чёрных винтов длиной 3,1 мм, крепящих плату к контроллеру.

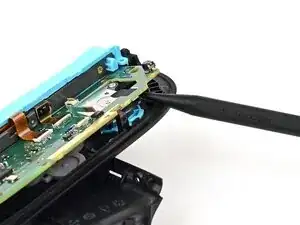

Вставьте кончик лопатки под плату рядом с джойстиком, между платой и рамкой.

Медленно подденьте плату, чтобы приподнять её до тех пор, пока вы не сможете взять её пальцами.

Чёрная лента, приклеенная к джойстику, останется на плате. Работайте медленно, чтобы не порвать ленту.

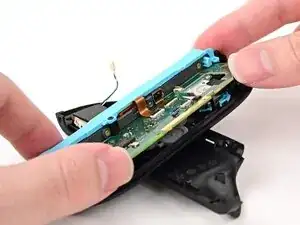

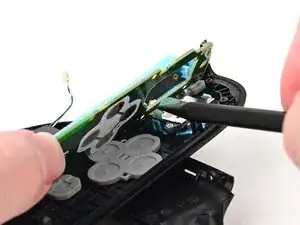

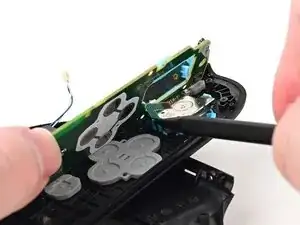

Поднимите кабель джойстика пальцами или лопаткой так, чтобы он стал перпендикулярен модулю джойстика.

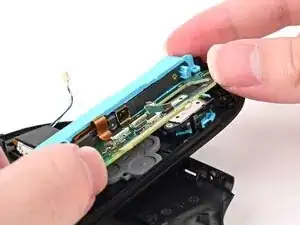

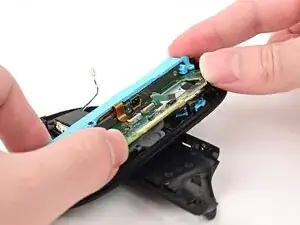

Поднимите плату и переверните её через внутренний край контроллера.

Будьте осторожны, чтобы не согнуть и не порвать два ленточных кабеля, соединяющих плату с контроллером.

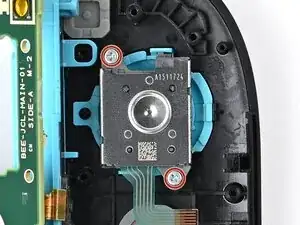

Используйте отвертку JIS 00, чтобы выкрутить два серебристых винта длиной 3,9 мм, крепящих джойстик.

Щипцами или пальцами поднимите и снимите джойстик.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать консоль обратно.

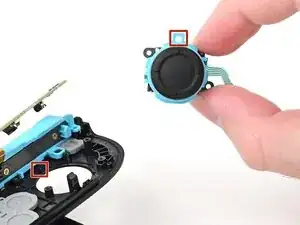

Совместите круглое вырез в рамке джойстика со штифтом рядом с внутренним краем контроллера.

Установите джойстик в контроллер. Аккуратно покачайте джойстик, чтобы убедиться, что он полностью установлен.

Используйте отвертку JIS 00, чтобы установить два серебристых винта длиной 3,9 мм, крепящие джойстик.

Опустите плату в контроллер под углом так, чтобы она оказалась под защёлкой на внутреннем крае контроллера.

Используйте лопатку, чтобы согнуть ленточный кабель джойстика так, чтобы он стал перпендикулярен джойстику.

Опустите плату так, чтобы ленточный кабель джойстика прошёл через вырез для джойстика в плате.

Сдвиньте плату в сторону внутреннего края контроллера (той стороны, где расположены кнопки-плечи), чтобы она не столкнулась с модулем джойстика.

Опустите плату в рамку.

Используйте палец или плоский конец лопатки, чтобы прижать чёрную ленту к задней стороне модуля джойстика.

Используйте отвёртку JIS 00, чтобы установить пять чёрных винтов длиной 3,1 мм, фиксирующих плату к контроллеру.

Убедитесь, что защёлкивающийся флажок поднят на ZIF‑разъёме кабеля джойстика.

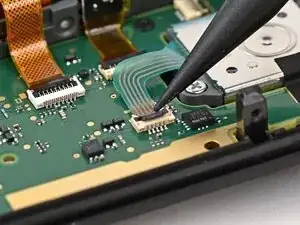

Вставьте ленточный кабель джойстика в его ZIF‑разъём до полного посадки.

Коричневая часть кабеля должна заканчиваться на золотой линии на плате.

Используйте палец или лопатку, чтобы опустить защёлкивающийся флажок и закрепить кабель.

Убедитесь, что защёлкивающийся флажок поднят на ZIF‑разъёме кабеля триггера.

Разместите плату кнопки триггера так, чтобы её ленточный кабель был выровнен с соответствующим ZIF‑разъёмом на плате.

Используйте пинцет или пальцы, чтобы аккуратно вставить ленточный кабель в ZIF‑разъём.

Опустите защёлкивающийся флажок, чтобы закрепить кабель.

Выровняйте среднюю рамку по отверстиям для винтов на внешнем крае контроллера.

Используйте пинцет или пальцы, чтобы заправить нижний край платы кнопки триггера под защёлку на средней рамке.

Прижмите плату на место так, чтобы чёрный штырь на средней рамке выступал через отверстие в нижнем углу платы.

Используйте отвёртку JIS 00, чтобы установить серебристый винт длиной 3,9 мм, фиксирующий плату кнопки триггера.

Выровняйте две пружины на бампере с двумя штифтами на средней рамке и прижмите его на место.

Бампер удерживается передней оболочкой контроллера. Если он выпадает, убедитесь, что он полностью установлен в оболочке.

Используйте отвёртку JIS 00, чтобы установить три серебристых винта длиной 3,9 мм, фиксирующих среднюю рамку.

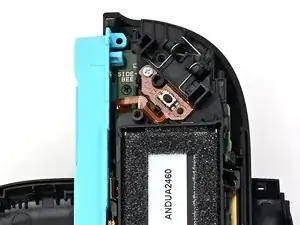

Выровняйте крепление кнопки сброса с отверстиями для винтов и установите его в рамку так, чтобы оно защёлкнулось.

Угол с выступающим квадратиком должен быть обращён в сторону батареи.

Используйте отвёртку JIS 00, чтобы установить два винта, фиксирующих крепление кнопки сброса:

Один серебристый винт длиной 3,9 мм

Один чёрный винт длиной 6,2 мм

Выровняйте кнопку триггера с верхней частью контроллера так, чтобы гравировка ZL была направлена наружу.

Установите кнопку триггера на её металлическую пружину. Убедитесь, что ножки металлической пружины правильно расположены в своих канавках на средней рамке.

Плотно нажмите на кнопку триггера, чтобы защёлкнуть её на месте.

Проверьте, не сместился ли металлический стабилизатор. Если да, снимите триггер, установите его заново и повторите попытку.

Вставьте кнопку сброса в её крепление.

Если фиксирующий штифт не выступает из контроллера при нажатии кнопки, кнопка установлена неправильно. Переустановите или переверните кнопку и попробуйте снова.

Выровняйте разъём батареи над его гнездом на плате.

Нажмите на разъём до полной посадки.

Выровняйте разъём вибромотора с его гнездом на нижнем крае платы и нажмите до полной посадки, чтобы подключить его.

Используйте монтажную лопатку, чтобы прижать и удерживать кнопку сброса.

Разместите заднюю крышку поверх корпуса контроллера так, чтобы вырез для кнопки сброса был чуть ниже кнопки.

Кнопка сброса зажата, когда фиксирующий штифт выступает из рамки. Если кнопка сброса выходит из положения, установите её заново и повторите попытку.

Нажмите и сдвиньте заднюю крышку вверх, пока вырез для кнопки сброса не совместится с самой кнопкой.

Убедитесь, что провода вибромотора (синий и белый) полностью находятся внутри рамки.

Удалите открывающую лопатку.

Установите два винта на левой кромке контроллера:

Один черный винт с трехточечной головкой Y00 длиной 3,1 мм

Один серебристый винт JIS 00 длиной 3,0 мм

Совместите защелки на пластиковой полосе с вырезами на корпусе контроллера.

Сначала вставьте защелки на нижней кромке, затем установите остальные так, чтобы полоска прилегала заподлицо.

Используйте отвертку с трехточечной головкой Y00, чтобы установить два черных винта длиной 3,1 мм на правой кромке контроллера.
