Замена внутреннего блока питания Montgomery Ward GEN-39500

Это руководство по замене внутреннего блока питания.

Шаг 1

Удалите девять винтов с крестовой головкой длиной 35 мм, которые закрепляют заднюю крышку корпуса.

Осторожно снимите заднюю крышку.

Припаянные провода соединяют элементы на задней крышке с внутренними электроникой. Будьте осторожны, чтобы не повредить соединения.

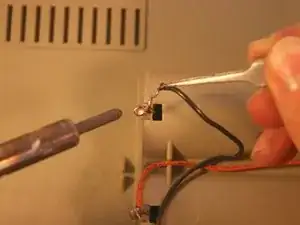

Отключите черные и желтые провода, соединяющие блок питания с остальной электроникой:

Это не обязательно. Этот шаг нужен для того, чтобы задняя крышка могла двигаться больше, пока вы работаете внутри устройства.

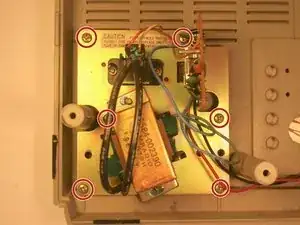

Открутите шесть винтов с крестовой головкой длиной 10 мм, удерживающих монтажную пластину.

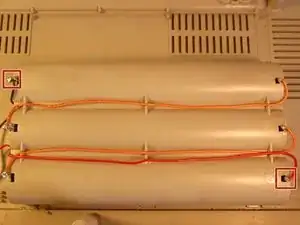

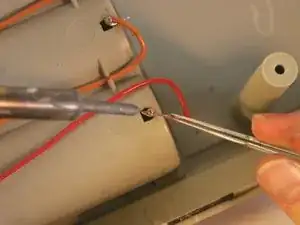

Отпаивайте провода, соединяющие блок питания с контейнером для аккумуляторов.

Удалите блок питания.

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
