Замена кассетного плеера Montgomery Ward GEN-39500 (левая сторона)

Удалите девять 35 мм винтов с крестообразным шлицем, крепящих заднюю крышку корпуса.

Осторожно снимите заднюю крышку.

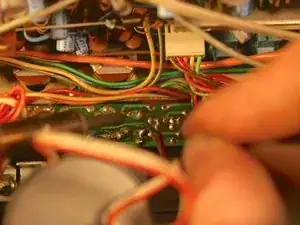

Припаяные провода соединяют электронику на задней крышке с внутренней электроникой. Будьте осторожны, чтобы не повредить соединения.

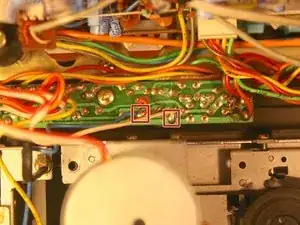

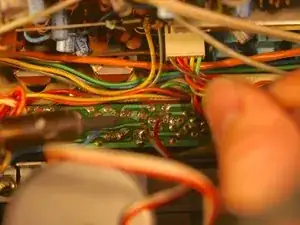

Отключите черный и желтый провода, соединяющие блок питания с остальной электроникой:

Это не обязательно. Этот шаг облегчает перемещение задней крышки во время работы внутри устройства.

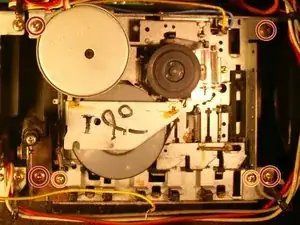

Удалите следующие 6 винтов:

Четыре 25 мм с крестообразным шлицем

Два 2,5 мм с прямым шлицем

Снимите маленькую стальную пластину с правой стороны.

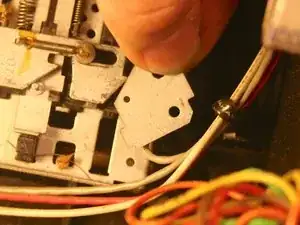

Сдвиньте латунную пластину с прикрепленным пневматическим цилиндром на левой стороне.

Отсоедините пластину у пневматического цилиндра и оставьте пластину прикрепленной к крутильной пружине.

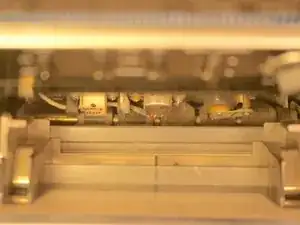

Поставьте устройство вертикально и нажмите кнопку извлечения, чтобы открыть дверцу кассетного плеера.

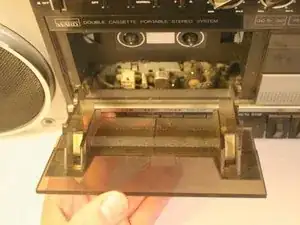

Схватив плеер сзади, потяните дверцу вверх, чтобы отщелкнуть её с планки, вокруг которой она вращается. Для этого может потребоваться усилие.

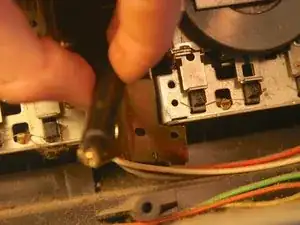

Удалите винт с крестообразным шлицем 5 мм, удерживающий синие и желтые провода на месте.

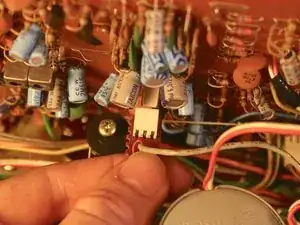

Отпайте красный и белый провода, отходящие от блока кассетного плеера.

Отключите серый провод, идущий от кассетного плеера.

Удалите кассетный плеер.
