Замена сабвуфера Montgomery Ward GEN-39500
Сабвуфер воспроизводит низкие частоты звуков, которые проигрываются. Этот гид покажет вам, как заменить сабвуфер в случае повреждения диффузора динамика.
Шаг 1
Удалите девять винтов Phillips длиной 35 мм, крепящих заднюю крышку корпуса.
Шаг 2
Обережно снимите заднюю крышку.
Припаяные провода соединяют электронику на задней крышке с внутренней электроникой. Будьте осторожны, чтобы не повредить соединения.
Шаг 3
Отключите черные и желтые провода, соединяющие блок питания с остальной электроникой:
Это не обязательно. Этот шаг нужен, чтобы задняя крышка могла двигаться свободнее, пока вы работаете внутри устройства.
Шаг 4

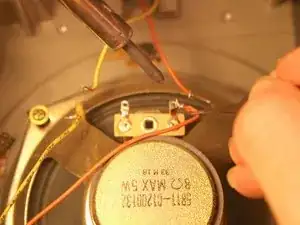

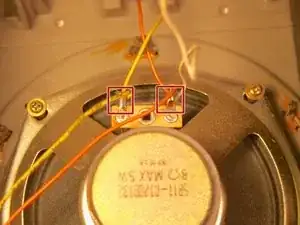

Отпаяйте провода, ведущие к сабвуферу и от него.
Шаг 5

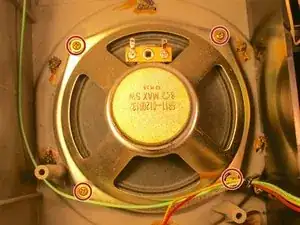

Открутите четыре винта Phillips длиной 12,5 мм, удерживающих сабвуфер на месте.
Один из винтов удерживает металлическийOrganizer для кабелей. Чтобы лучше организовать кабели после сборки, следите за этим организатором.
Шаг 6

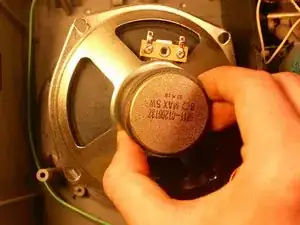

Удалите сабвуфер.
Процесс одинаков для обеих сторон.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
