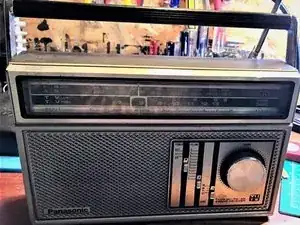

Разборка радиоприёмника Panasonic RF-1101

Обработайте слайдеры и поворотные рукоятки средством Deoxit.

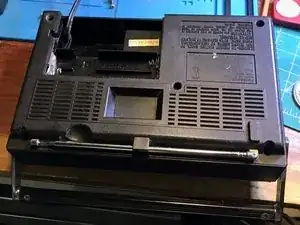

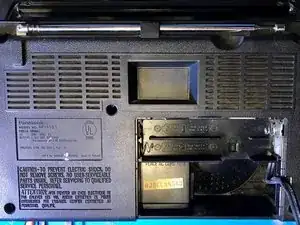

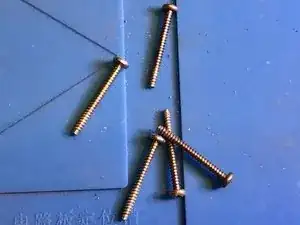

Сняты 5 винтов с задней панели.

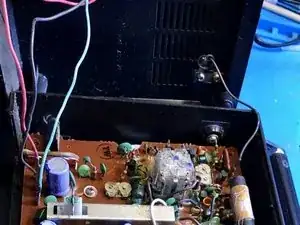

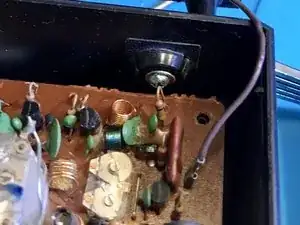

Провод справа — антенна. Он подключается к плате разъёмом. Отсоедините его, чтобы задняя панель могла лечь набок.

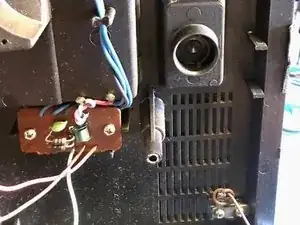

Трансформатор для работы от переменного тока и разъём батареи для питания от постоянного тока.

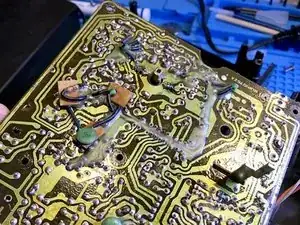

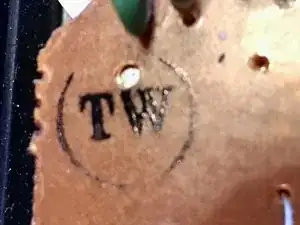

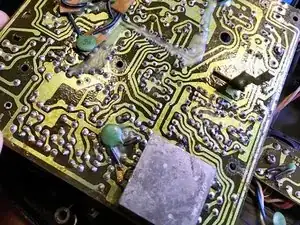

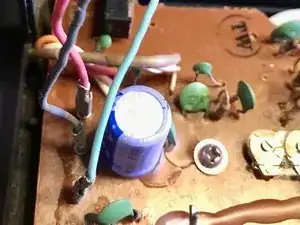

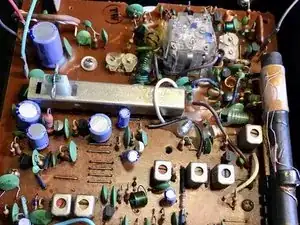

Вид платы сверху и снизу. Удалите 3 винта, чтобы извлечь плату. Обратите внимание на винт с шайбой в верхнем левом углу. Также учтите положение винтов, так как винты на задней панели проходят через плату.

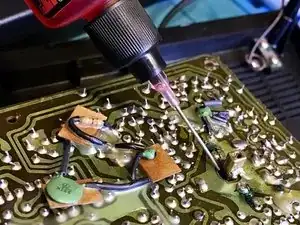

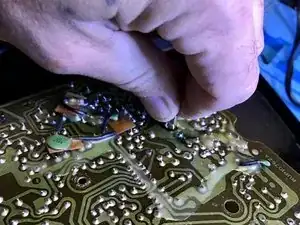

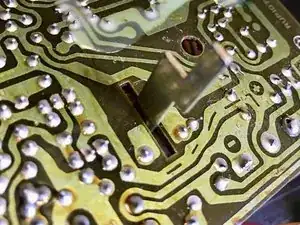

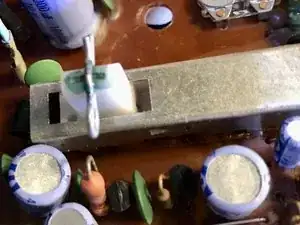

Переключатель питания батареи/сетевого питания проходит через переднюю панель на заднюю часть устройства. Обработайте слайдер в передней части средством Deoxit и участок на задней части платы в трёх местах, как показано.

Используйте Deoxit для очистки и смазки ручки настройки, чтобы устранить статические помехи и треск.

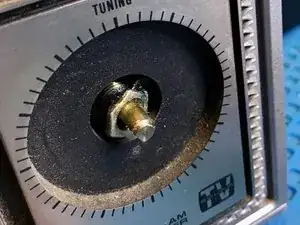

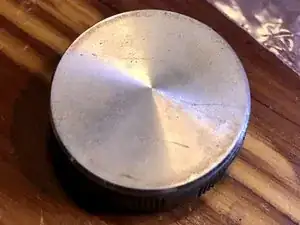

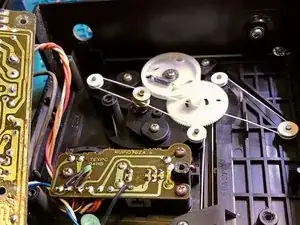

Ручка настройки снимается с передней панели, механизм настройки откручивается гайкой. Deoxit также устраняет треск на регуляторе громкости.

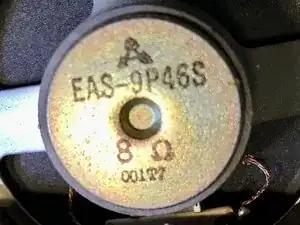

Динамик 8 Ом — отметки находятся на плате и на задней панели устройства.
